钢制管状车辆前防护杠结构设计

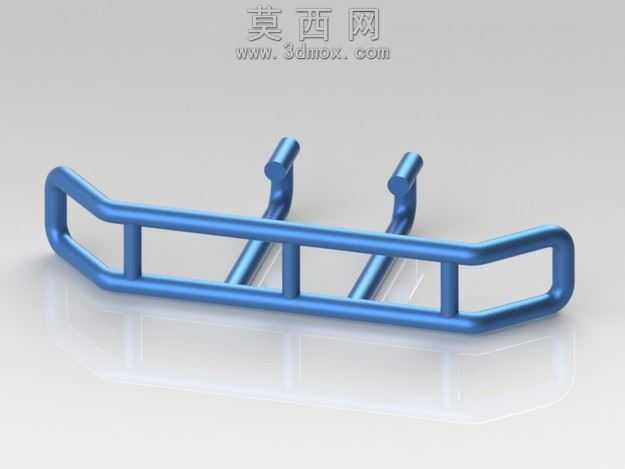

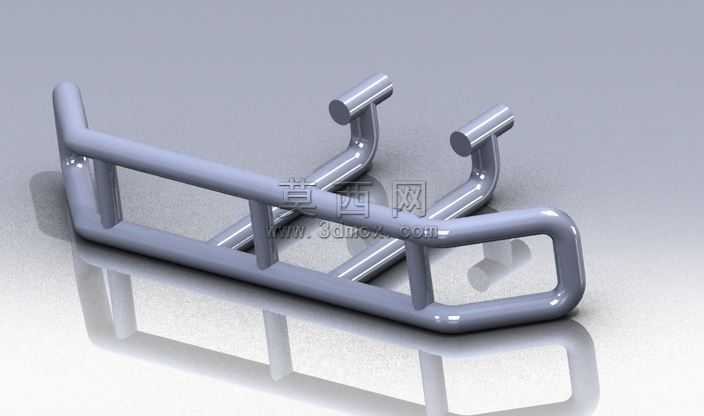

本作品为车辆前部防护杠的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，整体以圆管弯折拼接为核心造型逻辑，首先绘制防护杠的外轮廓基准曲线，通过扫描特征生成主体管身结构，再依次完成横向加强管、两侧安装支脚的特征创建，所有管段衔接处采用圆角过渡处理，避免应力集中的同时保证外观流畅度。建模过程中严格控制管体的弯折半径，匹配常规管材弯折加工的工艺要求，两侧向上延伸的安装支脚预留了标准安装位，可直接适配对应车型的前部车架安装点，无需额外调整结构即可完成装配。材质设定阶段选用哑光钢质材质，调整金属粗糙度参数模拟冷轧钢管的表面质感，添加细微的环境反射效果还原金属构件的真实光影表现，渲染阶段采用影棚级柔光布光，在构件下方设置高反射地面，呈现出防护杠的立体轮廓与结构细节，清晰展示各管段的连接关系与整体造型比例。设计思路上优先考虑防护性能，主体框架采用闭合式矩形管结构，中部增设两根横向加强管提升整体抗冲击强度，两侧安装支脚做了加粗处理，保证安装连接的结构强度，整体造型在满足防撞防护功能的前提下，兼顾了外观的简洁硬朗风格，管体边缘全部做圆弧钝化处理，避免尖锐棱角带来的安全隐患。结构设计上充分考虑加工可行性，所有管段均采用等径圆管制作，无需特殊规格管材即可完成生产，拼接位置的相贯线处理精准，可直接适配焊接加工工艺，降低生产制造的难度与成本，安装支脚的角度经过反复校准，保证装车后与车身前部轮廓贴合，不会出现安装错位或间隙不均的问题。
