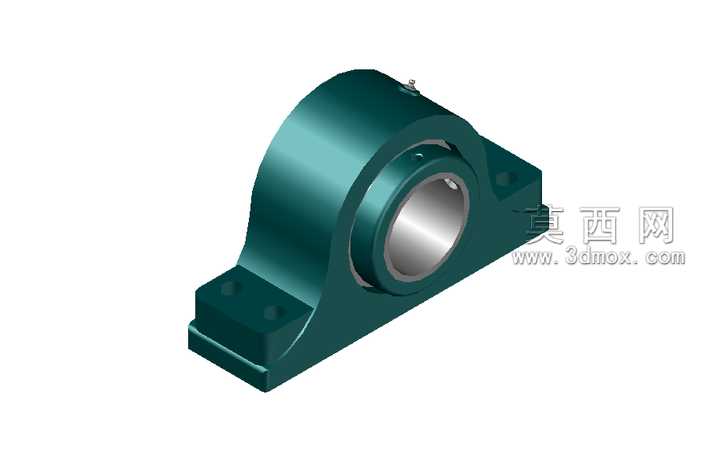

道奇立式带座外球面轴承三维建模作品

本作品为道奇系列立式带座外球面轴承的三维建模成果，建模过程严格遵循实物测绘的尺寸参数，依托三维建模软件完成全参数化结构搭建，确保各部件尺寸公差符合机械设计通用标准。建模初期先梳理带座轴承的组成逻辑，将整体拆分为铸造型立式轴承座、外球面轴承内圈、滚动体、保持架、密封端盖、注油嘴六个独立子部件，分别完成各零件的特征建模后再进行虚拟装配，全程校验各部件的装配干涉关系，保证内圈与轴承座球面配合面的贴合度符合实际安装要求。材质渲染阶段针对不同部件的实际材质做差异化参数调整，轴承座部分采用铸钢材质的哑光深墨绿漆面效果，调整材质的粗糙度、反光度参数还原铸件漆面的细腻磨砂质感，同时保留安装基面、安装孔位的机加工金属光泽细节；轴承内圈采用轴承钢镀铬的高反光金属材质，模拟轴承滚道面的高精度抛光效果，滚动体设置为高铬轴承钢的亮面金属质感，保持架采用冲压钢板的半哑光金属材质，密封件采用丁腈橡胶的哑光深灰橡胶质感，注油嘴采用镀锌金属的亮面质感，不同材质的光影层次分明，可直观区分各部件的材质属性。结构设计上完整还原立式带座轴承的结构特征，轴承座采用一体式铸造结构，底部设置两个对称的长圆形安装孔，方便安装时调整位置，轴承座上部为球面容纳腔，与外球面轴承的外圈球面配合，可实现一定角度的自动调心功能，适配安装基面存在微小角度误差的使用场景；轴承内圈采用宽内圈设计，内孔为光孔结构，可通过顶丝实现与传动轴的锁紧固定，内圈外侧设置双唇式密封结构，可阻挡外界粉尘、水汽进入轴承内部，同时防止润滑脂泄漏，轴承座顶部预留注油嘴安装位，可在设备维护时直接补充润滑脂，无需拆解轴承结构。建模过程中对所有圆角、倒角、安装孔沉台等细节特征都做了完整还原，没有省略工艺结构，保证模型可直接用于虚拟装配仿真、产品展示、工程出图等场景，装配完成后对整体模型做了干涉检查，所有配合面的间隙都控制在合理公差范围内，转动副设置可模拟轴承内圈相对于轴承座的转动效果，还原真实轴承的运动特性。
