手动螺旋式C形夹紧工装结构设计

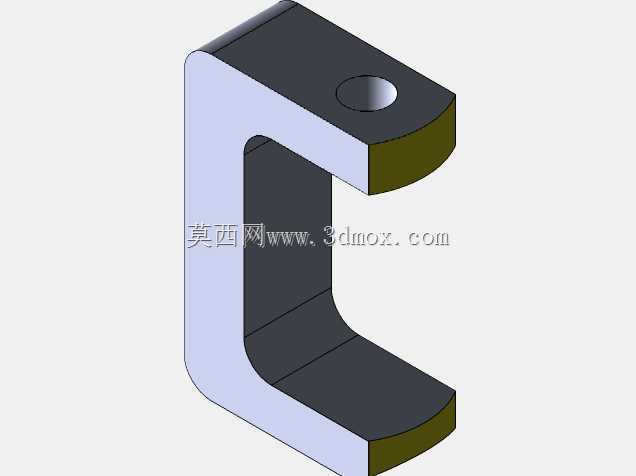

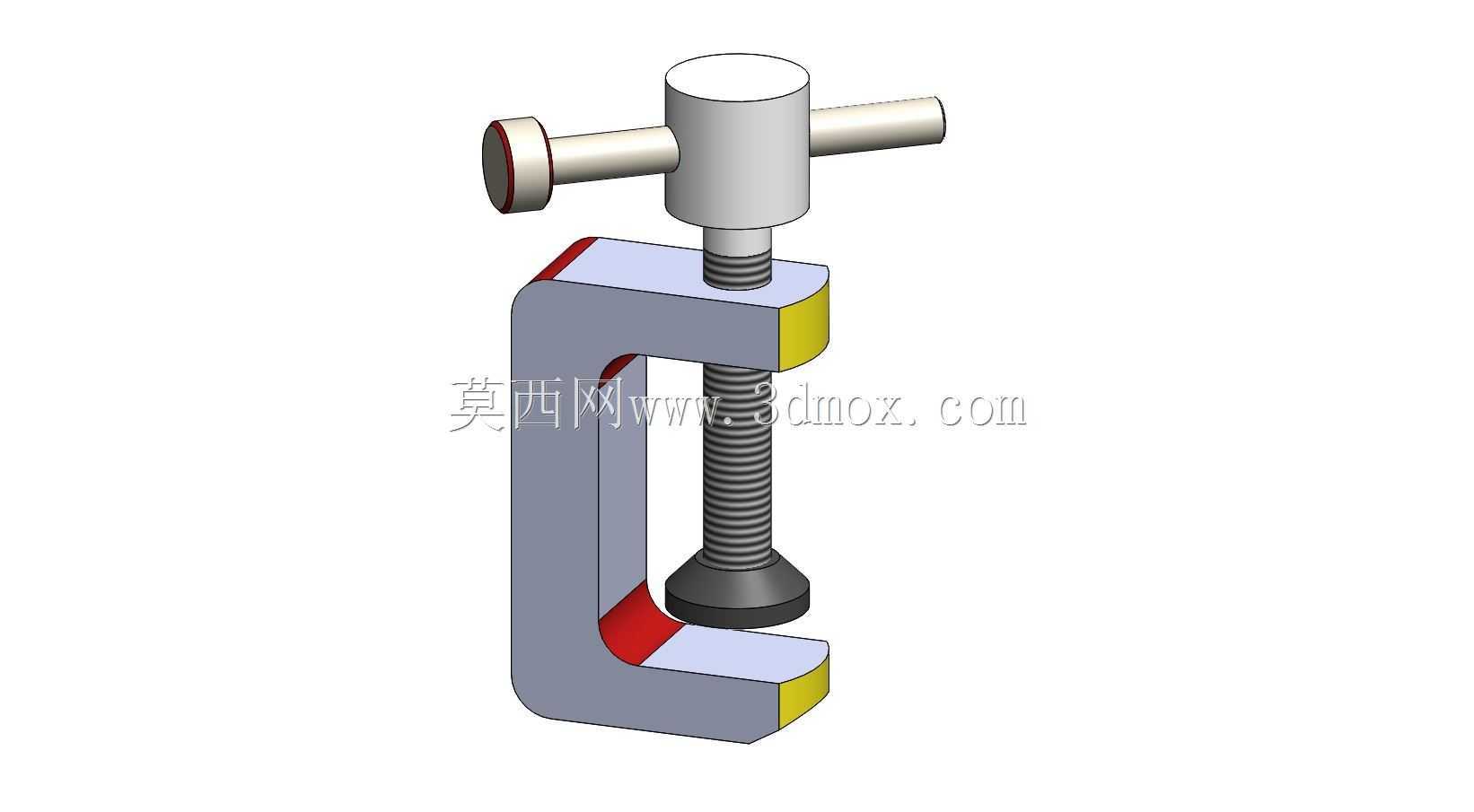

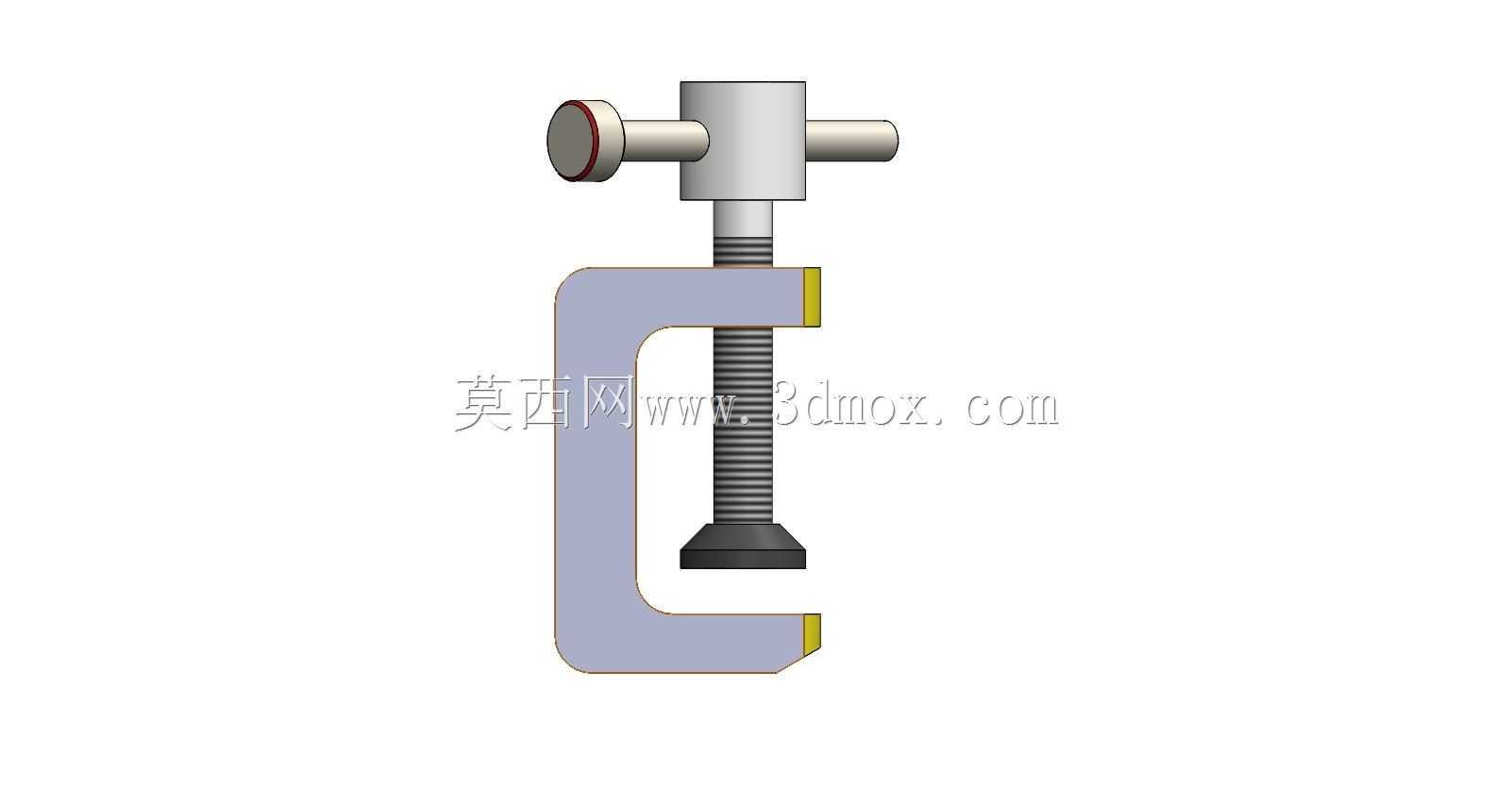

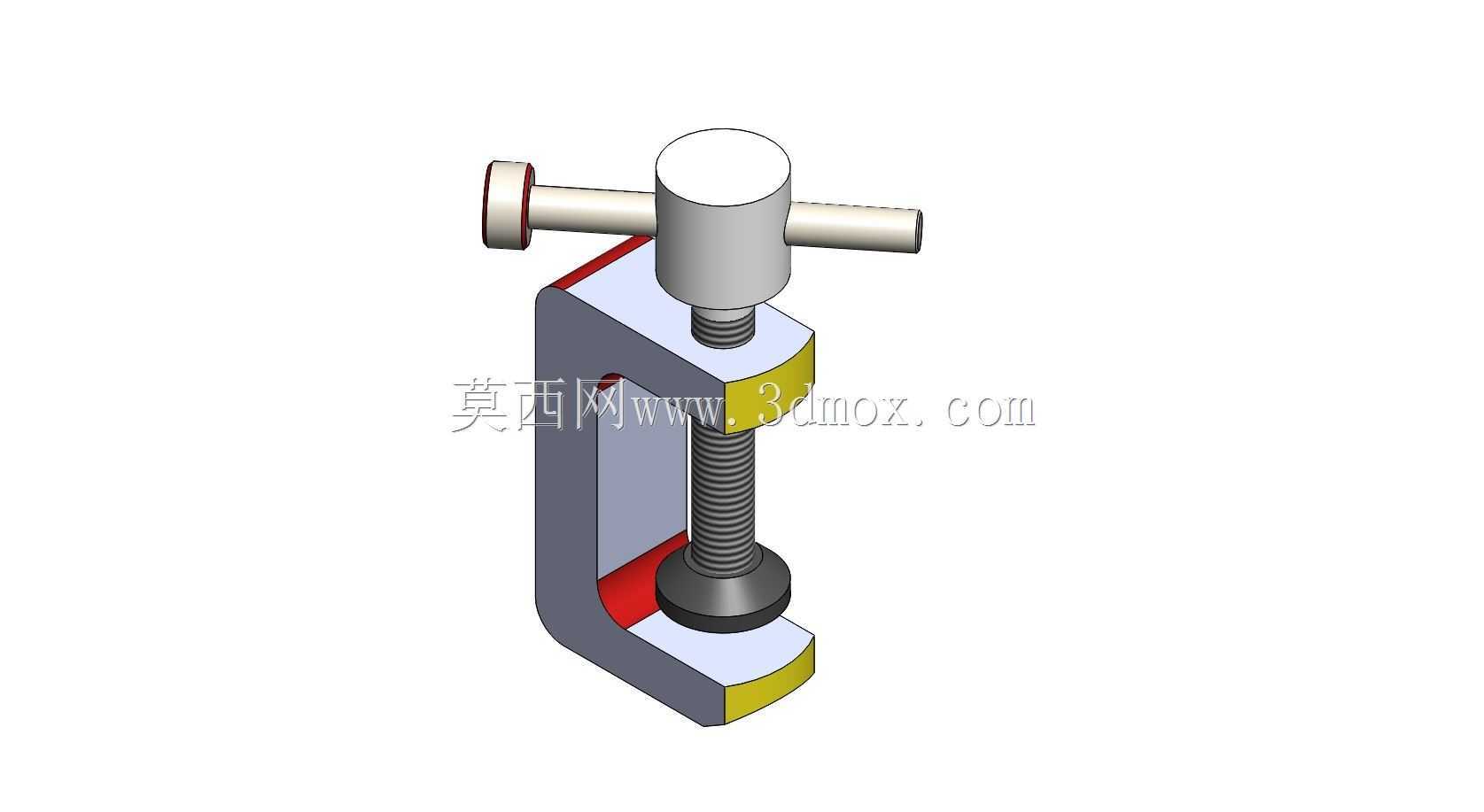

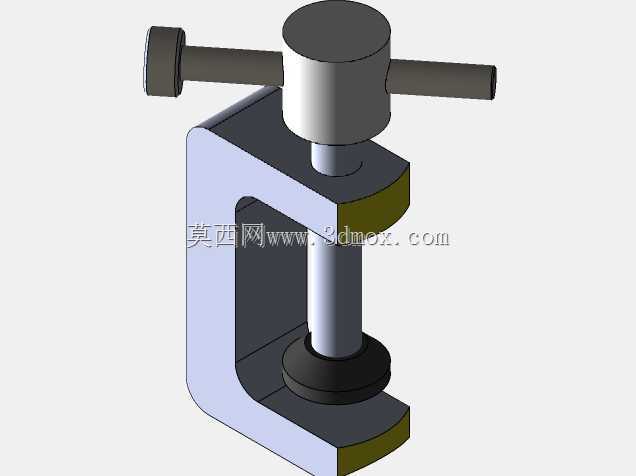

　　在日常的金属焊接加工、木工构件拼接、小型零部件台钳固定、现场管线临时定位等作业场景里，这类螺旋驱动的C形夹紧结构是一线操作工人最常取用的辅助工装之一，不同于液压、气动类夹紧装置需要配套动力源，纯机械结构的手动C形夹不需要外接管线、电源，单人即可快速完成装夹操作，适配零散维修、小批量加工、现场临时固定等多种非流水线作业场景。从结构设计逻辑来看，该夹紧装置采用C形开口的一体式框架作为主体承载结构，框架的开口跨度决定了单次装夹可容纳的工件最大厚度，框架背部的封闭弧形过渡结构主要承担夹紧作业时产生的拉应力，设计时需要在开口内侧的上下承压面做局部加厚处理，避免长期夹紧受力后框架开口出现塑性变形、张角变大的问题，上下承压面还做了防滑垫结构设计，

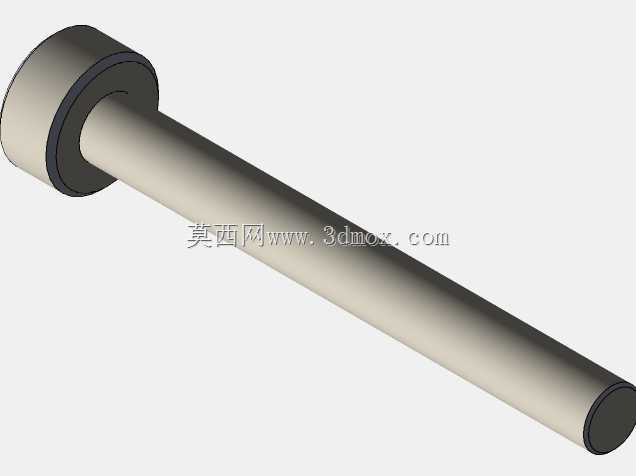

　　既可以增大与工件接触面的摩擦力，防止夹紧后工件滑移，也能避免硬质金属框架直接接触工件表面造成压痕损伤，针对有色金属、木质、塑料等易损伤表面的工件装夹场景，这种软垫结构能有效保护工件外观质量。夹紧执行部分采用梯形螺纹传动结构，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力更均匀，能承受更大的轴向夹紧力，同时具备一定的自锁性能，夹紧后不会因为作业过程中的振动出现螺杆自行回退、夹紧力失效的问题；螺杆顶端设计了T型转动手柄，手柄的力臂长度经过匹配设计，操作人员单手握持转动时不需要施加过大的腕部力量就能输出足够的夹紧力，手柄与螺杆采用可拆卸的销接结构，当手柄出现磨损变形时可以单独更换，不需要整体报废整个夹具体。

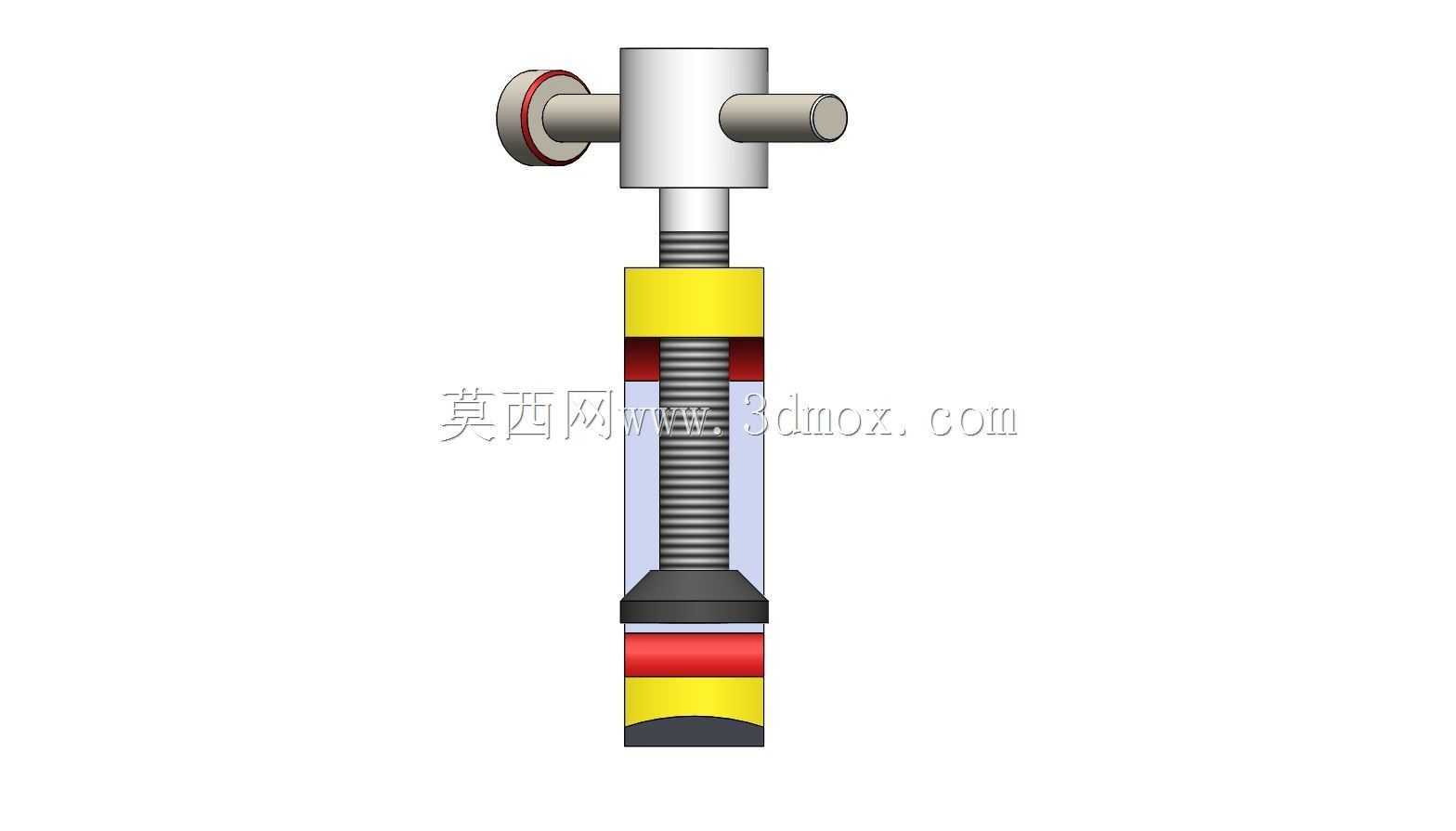

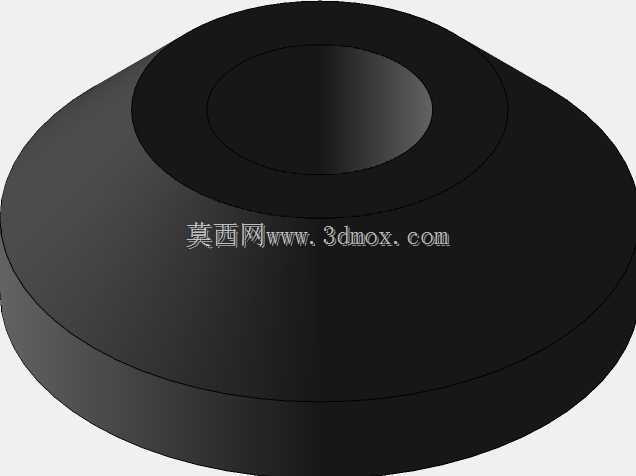

　　螺杆底端的压盘采用活动铰接结构，夹紧过程中压盘可以根据工件表面的倾斜角度自动微调贴合角度，保证压盘与工件表面完全接触，避免出现点接触、线接触导致的局部压强过大压坏工件，或是接触面积不足导致夹紧力不够的问题。从安装与使用边界来看，这类C形夹不需要额外的固定安装基座，整体为独立手持使用结构，使用时仅需要将C形开口跨在待夹紧的工件或拼接构件上，转动手柄带动螺杆进给，直到压盘与框架下承压面将工件牢牢夹紧即可，作业完成后反向转动手柄松开螺杆，即可直接取下夹具，不需要复杂的拆装流程。在焊接作业场景中，该夹具可以用来临时固定两个待焊接的金属板材、型材的拼接位置，替代人工手扶固定，保证焊接过程中构件不会出现移位，提升焊接拼接的尺寸精度；

　　在木工加工作业中，可以用来固定待胶合的木构件，等待胶水固化过程中保持持续的压紧力，保证胶合面紧密贴合；在零部件维修场景中，还可以用来辅助压紧轴承、衬套等过盈配合零件的压装作业，或是临时固定断裂构件的粘接位置。设计过程中需要重点校核C形框架的截面抗弯强度，当螺杆输出最大夹紧力时，框架开口处的最大拉应力需要控制在材料许用应力范围内，避免长期满载使用出现框架断裂的风险；同时梯形螺纹副的配合公差需要合理选取，既要保证转动过程顺畅无卡滞，也要避免配合间隙过大导致夹紧时出现旷量，影响夹紧精度。整体结构没有复杂的异形曲面，加工工艺性较好，框架部分可以采用模锻成型后再做机加工处理，也可以采用型材铣削加工，适合小批量生产制作，整体结构紧凑，重量适中，操作人员可以随身携带，适配多场景的灵活使用需求，相比大型台钳、液压夹紧工装，这类小型C形夹的使用场景更灵活，不受作业场地、配套设施的限制，是机械加工、维修、木工、装修等多个行业领域必备的基础辅助工装。
