千瓦级特斯拉涡轮光盘式转子结构设计

　　本次设计的千瓦级功率特斯拉涡轮光盘转子，核心依托边界层效应实现流体能量到机械能的转换，区别于传统叶片式涡轮依靠流体冲击叶片做功的原理，这类转子依靠流体与盘面之间的粘性剪切力传递扭矩，在小功率分布式能源回收、低压头流体能量利用场景中有着独特的应用优势。从实际应用场景来看，这类千瓦级功率等级的转子，适配20米水头的低压水流工况，可用于小型分布式水力发电单元、工业低压余压回收管路、小型余热驱动的有机朗肯循环发电装置，尤其适合流量稳定但压力不高的流体能量回收场景，相比传统叶片涡轮，在小尺寸、小功率工况下不存在叶片间隙泄漏损失、叶片冲蚀损坏的问题，对流体中含有的微小杂质耐受度更高，长期运行维护成本更低。

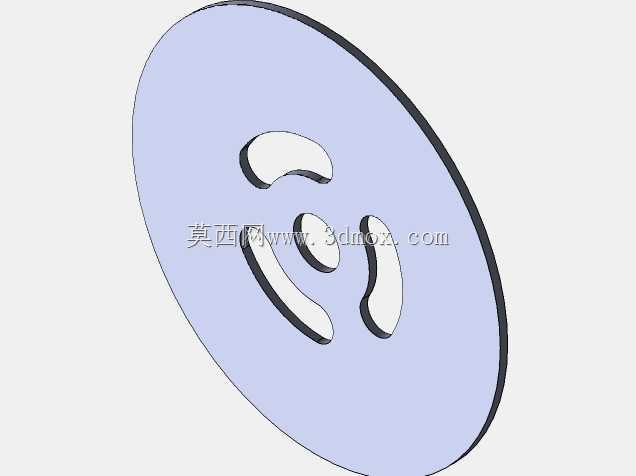

　　从结构功能特性来看，该转子采用多光盘平行排布的核心结构，盘面开设的三个弧形通流槽与中心定位孔形成完整的流体通路，工作时流体从转子外缘进入盘片间隙，在粘性力作用下随盘片同步旋转，逐步向中心流动的过程中完成能量传递，最终从中心区域的通道排出。盘面的弧形槽并非简单的减重结构，其弧度经过流场仿真优化，能够引导盘间流体的流动方向，减少流体从外缘向中心流动过程中的涡流损失，同时平衡转子高速旋转时的盘面应力，避免圆盘在离心力作用下出现外缘翘曲变形。中心的圆孔为动力输出轴的安装定位孔，孔位与盘片的同轴度公差控制在IT7级以内，保证转子高速旋转时的动平衡精度，减少运行过程中的振动噪声。

　　设计过程中首先需要确定的是盘片的直径与厚度参数，千瓦级功率下匹配20米水头的工况，盘片外径需要结合流体入口流速、设计转速进行匹配，盘片厚度选择上兼顾结构强度与转动惯量控制，过厚的盘片会增加转子整体重量，提升启动扭矩要求，过薄的盘片在高速旋转下容易出现失稳变形，盘片之间的间隙取值是这类涡轮设计的核心参数，间隙过大会降低流体与盘面的粘性剪切效率，间隙过小则会增加流体在盘间的流动阻力，提升不必要的沿程损失，针对水作为工作介质的工况，盘间间隙需要结合流体的运动粘度、设计转速进行计算匹配，保证流体在盘间能够形成稳定的边界层流动。

　　安装边界方面，该转子需要配合两端的轴承座实现支撑，中心轴与转子盘片之间采用键连接或者过盈配合传递扭矩，转子外缘与涡轮壳体之间需要保留均匀的径向间隙，间隙值控制在0.2-0.5mm之间，既避免转子旋转时与壳体发生刮蹭，又减少流体未经过盘间间隙直接从外缘间隙短路流走的流量损失。转子的轴向定位需要考虑工作时的热膨胀量，尤其是在采用蒸汽或者有机工质作为工作介质时，盘片受热后的轴向伸长量需要在定位结构中预留补偿间隙，避免热胀导致的轴承附加载荷。盘面的弧形槽位置需要与壳体上的流体喷嘴位置匹配，保证流体进入盘间时的入射角度与转子旋转方向适配，最大化粘性剪切力的做功效率。

　　从结构可靠性角度出发，盘片的材料选择需要兼顾表面光洁度与结构强度，表面光洁度直接影响边界层的形成效果，过于粗糙的盘面会增加流体流动的紊流损失，降低能量转换效率，因此盘面加工时需要达到Ra1.6以上的表面粗糙度。盘片上的弧形槽边缘需要做倒圆角处理，避免应力集中导致的盘片疲劳开裂，尤其是在高速旋转工况下，槽孔边缘的应力集中系数会直接影响转子的极限转速与使用寿命。转子装配完成后需要进行动平衡校正，平衡精度等级达到G2.5级以上，避免高速旋转时的不平衡量导致轴承过早损坏、整机振动超标。这类光盘式转子相比传统叶片转子的另一个优势是加工难度低，不需要复杂的叶片型面加工，仅需要通过激光切割或者冲压工艺即可完成盘片的成型，制造成本更低，适合小功率场景下的批量应用，在低压小流量的能量回收场景中，其能量转换效率能够达到同功率等级传统叶片涡轮的水平，同时具备更好的抗杂质冲击能力，运行稳定性更强。
