内螺纹连接手柄式二通球阀结构设计

　　这款手动内螺纹二通球阀，是民用给排水、小型液压回路、低压气动系统、普通化工流体输送管路里最常见的通断控制元件，日常做管路维护、支路切换、设备检修的时候，都能见到这类阀件的身影。不同于法兰连接的大口径工业球阀，这款采用两端内螺纹的连接形式，安装时不需要额外配对法兰、密封垫片组，只需要在管端外螺纹上缠绕合适的密封生料带或者加装螺纹密封胶，直接拧入阀体两端即可完成固定，对安装空间的要求更低，适合小管径管路的紧凑布置场景。

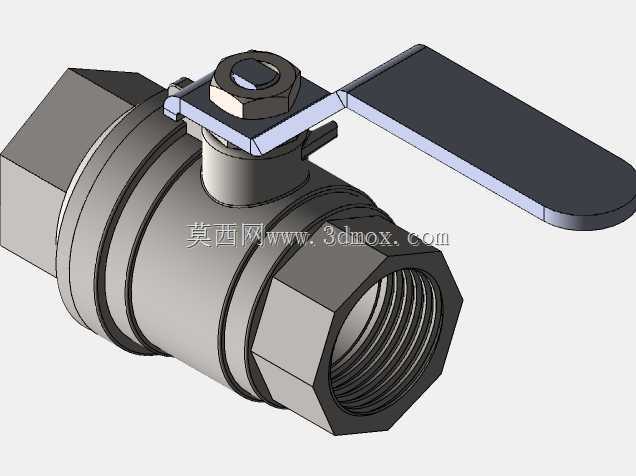

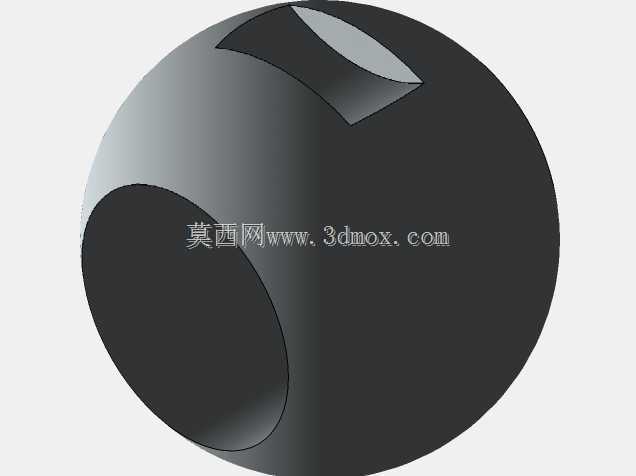

　　从结构设计逻辑来看，整个阀件的核心密封副采用金属球体配弹性阀座的形式，球体中间开有与管路通径一致的直流通道，当手柄与管路轴线平行时，球体通道完全对齐两端流道，介质可以近乎无阻力地通过，流阻系数远低于同通径的截止阀、闸阀，不会造成明显的管路压力损失；当手柄扳动90度与管路轴线垂直时，球体的密封面完全贴合两端阀座，实现管路的截断密封，这种90度回转的操作方式，不需要像闸阀那样旋转多圈手轮，操作人员只需要单次扳动就能完成全开全关操作，紧急工况下可以快速切断介质通路，操作效率很高。

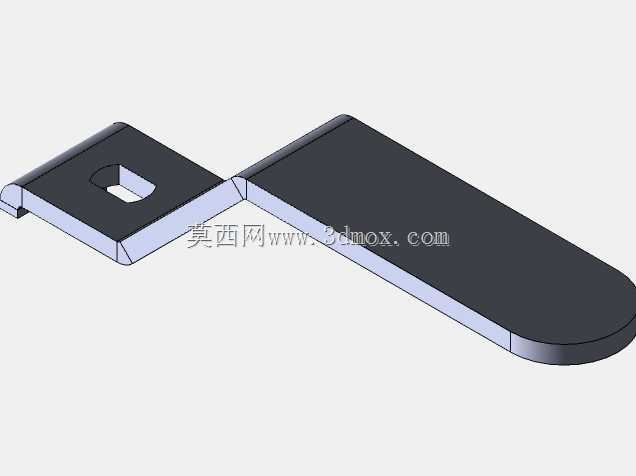

　　设计时首先要考虑的是安装边界尺寸，两端内螺纹的规格要匹配常用的低压管路螺纹标准，阀体的六角外形是专门为安装扳手预留的夹持位，拧装时可以用普通活动扳手或者开口扳手卡住阀体六角位施加扭矩，不会因为拧动管接头导致阀体跟转、损坏内部密封件。手柄的长度设计经过扭矩校核，既保证操作人员不需要施加过大的力就能克服阀座与球体的摩擦力完成开关动作，又不会因为力臂过长导致开关力矩过大损坏密封副，同时手柄的转动范围内不能有其他管路部件干涉，保证90度的回转行程完全不受阻。

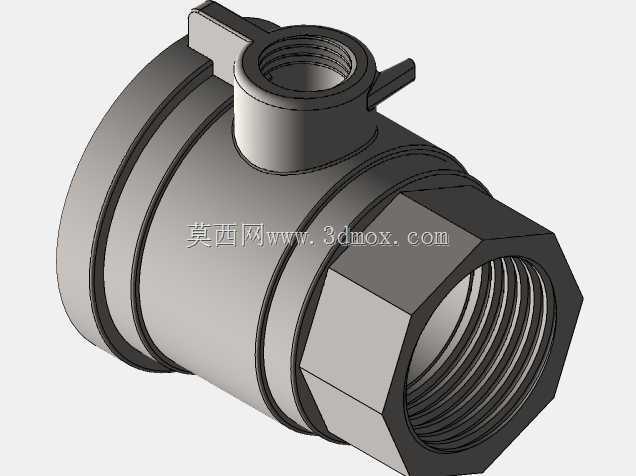

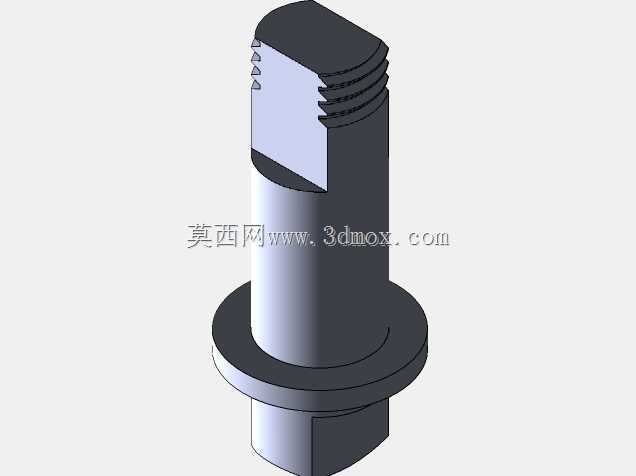

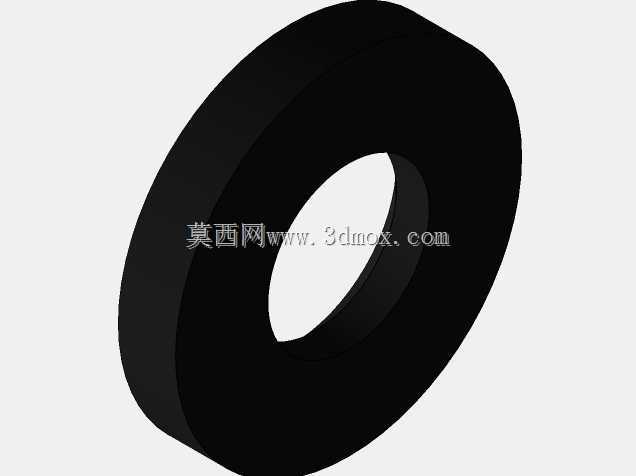

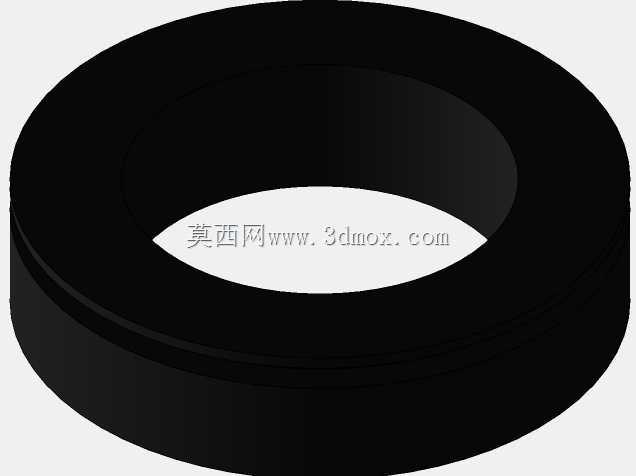

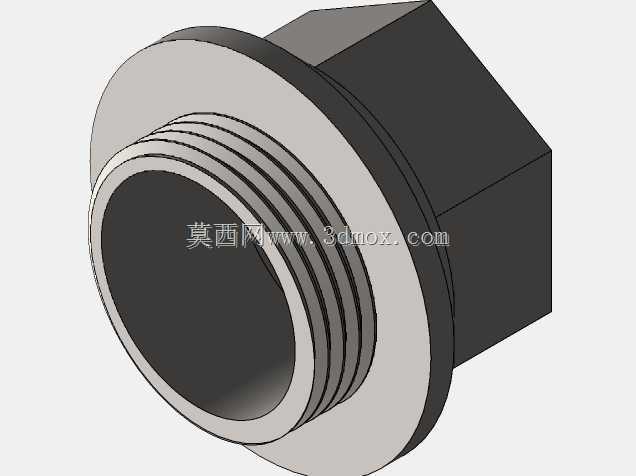

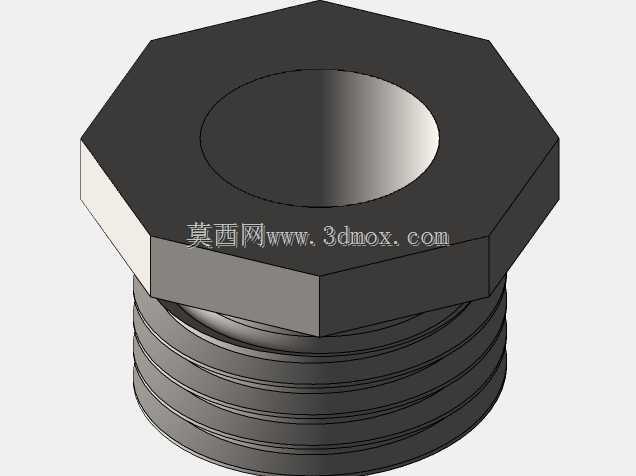

　　阀体采用分体式组合结构，中间的密封锁紧环将左右两部分阀体压合在一起，装配时先将球体、阀座从阀体一端装入，再压合另一侧阀体通过螺纹或者压圈锁紧，这种结构既方便加工时的内流道精度控制，也便于后期密封件磨损后的拆解维护，不需要整体更换阀件就能替换老化的阀座密封圈，降低后期运维成本。阀杆部位采用多层密封结构，防止介质从阀杆与阀体的配合间隙处泄漏，阀杆顶部的扁位与手柄的安装孔精准配合，同时加装防松螺母避免长期操作后手柄松动脱落，保证操作的可靠性。

　　在实际选型应用中，这类球阀要根据输送介质的特性匹配对应的密封件材质，普通水介质可以采用丁腈橡胶阀座，有弱腐蚀性的化工介质则需要更换氟橡胶或者聚四氟乙烯材质的阀座，金属球体的表面粗糙度要控制在合理范围内，降低开关过程中的密封件磨损，延长阀件的使用寿命。日常使用时要避免长期处于半开半关的节流状态，否则高速流动的介质会持续冲刷球体密封面，造成密封面冲蚀磨损，导致阀件关闭后出现内漏，这类球阀的设计定位就是管路通断控制，而非流量调节，这也是结构设计时明确的功能边界。

　　建模过程中要重点关注几个配合尺寸的公差控制：球体与阀座的配合过盈量要合适，过盈量太大会导致开关力矩过大操作费力，过盈量太小则会出现密封不严内漏的问题；阀杆与阀体的配合间隙既要保证阀杆转动灵活，又要控制间隙值避免介质泄漏；两端内螺纹的同轴度要严格控制，否则安装后会出现管路别劲，产生额外的装配应力，长期使用会导致阀体开裂或者密封失效。阀体的外形倒角、过渡圆角都做了合理设计，避免应力集中，保证在额定压力工况下的结构强度，不会因为压力波动出现阀体破损的问题。
