气动回路二位二通电磁控制换向阀

　　在常规自动化产线的气动执行回路里，气路通断的响应速度、安装占位的紧凑度直接决定整台设备的布局效率，这款电磁驱动的气路控制阀，就是为中小流量气动系统的开关控制场景开发的核心执行元件。它最常见的部署位置，是分拣工位气缸的进气支路上、气动夹具的保压供气管线中、小型吹屑除尘喷嘴的供气管路前端，替代传统手动球阀完成远程电控通断，不需要操作人员靠近工位手动扳动阀件，在整线PLC输出开关量信号的瞬间就能完成气路状态切换，适配绝大多数工业气动系统0.1-0.8MPa的常规工作压力区间。

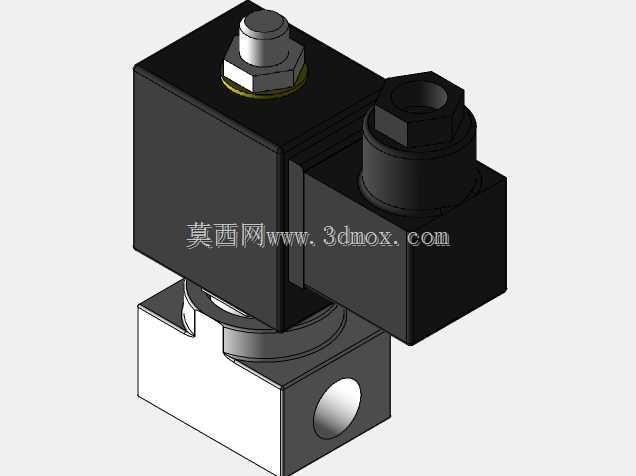

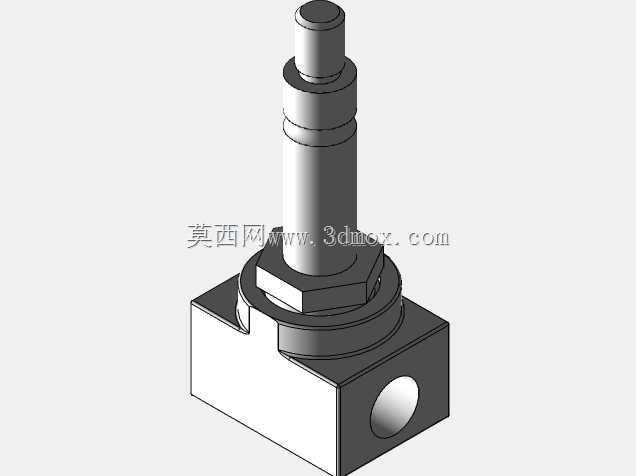

　　从结构布局来看，这款阀采用分体式堆叠设计，下半部分是铝合金材质的流体通路阀体，加工出两个垂直相交的通气流道，侧部预留的圆形接口为标准气动快插接口适配位，可直接对接常用规格的PU气管，阀体底部的平整安装面预留了两个固定孔位，安装时既可以通过支架固定在设备安装板上，也可以直接串联在气路管线中悬空布置，不会因为管路振动出现松脱。阀体上部的密封接合面做了平面研磨处理，和电磁驱动模块的接合面之间加装耐油橡胶密封垫，杜绝压缩空气从配合面泄漏，长期运行下不会因为气压脉动出现密封垫错位失效。

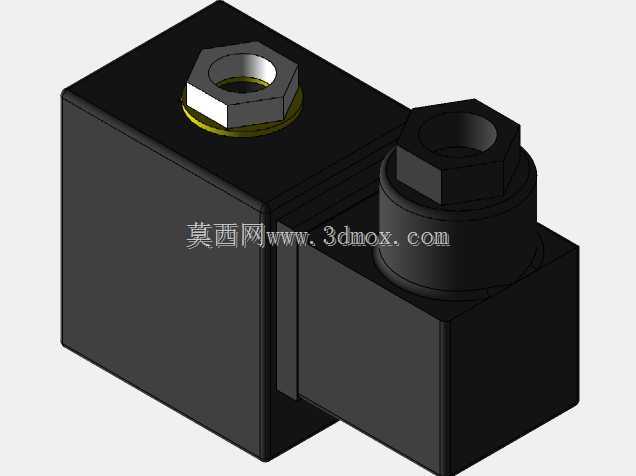

　　上部的电磁驱动模块是整阀的控制核心，黑色方形壳体内部封装了电磁线圈、动铁芯、复位弹簧组件，壳体侧部引出的接线端采用标准工业接线座，既可以适配DIN接头式接线，也可以直接引出导线接入控制回路，接线部位做了防松结构，设备运行产生的持续振动不会导致接线端子松脱断电。线圈模块顶部的锁紧螺母用来调整铁芯行程的初始预紧量，出厂时已经完成标定，现场安装不需要额外拆解调整，侧部的六角结构是手动应急操作位，当设备断电、控制系统无输出时，可以用扳手按压该位置手动顶开气路，完成调试或者应急泄压，避免生产线因为断电卡在中间工位无法复位。

　　设计阶段针对气动回路的常见痛点做了多处适配优化：首先是流道的通径做了等径设计，气流从入口到出口没有突变的缩径结构，压缩空气通过时的压损控制在极低水平，不会因为阀件节流导致气缸出力不足；其次是内部的密封件全部采用丁腈橡胶材质，既耐压缩空气里残留的微量油雾，也能适应车间0-60摄氏度的常规环境温度，不会因为夏季机柜旁高温出现密封件老化粘连；动铁芯和导向套之间采用无油润滑结构，压缩空气里携带的微量雾化润滑油就能完成运动副润滑，长期频繁通断也不会出现铁芯卡滞。

　　安装边界方面，这款阀的整体轮廓方正，没有外凸的突兀结构，电磁线圈模块和流体阀体呈直角错位布置，接线方向和气管接口方向互相垂直，布线和布管的时候不会出现管线干涉，在密集排布的阀岛组里安装时，相邻阀件之间只需要留出极少的间隙就能完成接线操作，不需要额外预留扳手操作空间。阀体的进出气接口中心距、安装孔位间距都符合行业通用气动电磁阀的安装尺寸规范，现场旧阀替换时可以直接原位安装，不需要重新改动管路和安装支架。

　　实际工况运行中，这款阀的响应延迟控制在数十毫秒级别，接收到通电信号后动铁芯立刻吸合，带动内部密封阀芯打开气路，气缸可以立刻完成伸出动作；断电后复位弹簧瞬间推动铁芯回位，切断气路同时把下游侧的残余气体通过预设的微型排气孔泄放，让气缸快速回位，不会出现气缸缓慢漂移的问题。针对车间常见的气源杂质问题，阀件进气侧的内置滤网可以拦截压缩空气里携带的细小尘粒、密封带碎屑，避免杂质卡滞阀芯导致关断不严，日常维护时只需要拆下接口处的挡圈就能取出滤网清理，不需要整阀拆解。

　　建模过程中完整还原了所有零件的配合关系：阀体的流道倒角、线圈壳体的卡扣结构、顶部螺母的六方细节、侧部操作位的六角特征都完全按照实际加工尺寸绘制，没有做简化省略，结构工程师在做整台设备的气路布局时，可以直接把该模型调入装配体，核对管线走向、安装孔位、操作空间是否存在干涉，也可以基于该模型衍生设计适配不同工位的专用安装支架，不需要重新测绘阀件外形，大幅缩短气动系统的设计周期。
