循环阀配套紧凑型行星齿轮箱结构设计

　　这款配套循环阀使用的齿轮箱，核心服务于工业流体管路系统中循环阀的驱动调节场景，在化工循环水系统、暖通空调水循环回路、工业制程流体输送管线中，循环阀需要精准的扭矩输出来完成开度调节，应对管路内流体压差带来的阀瓣负载，这款齿轮箱正是为匹配这类驱动需求开发的减速传动单元。

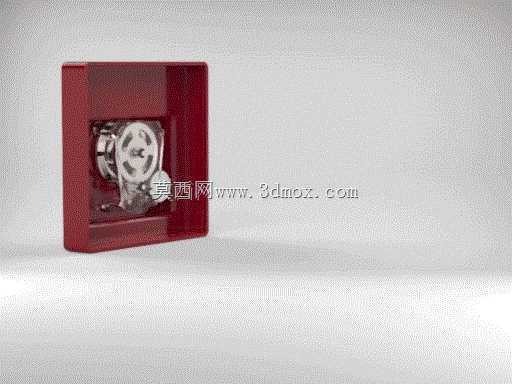

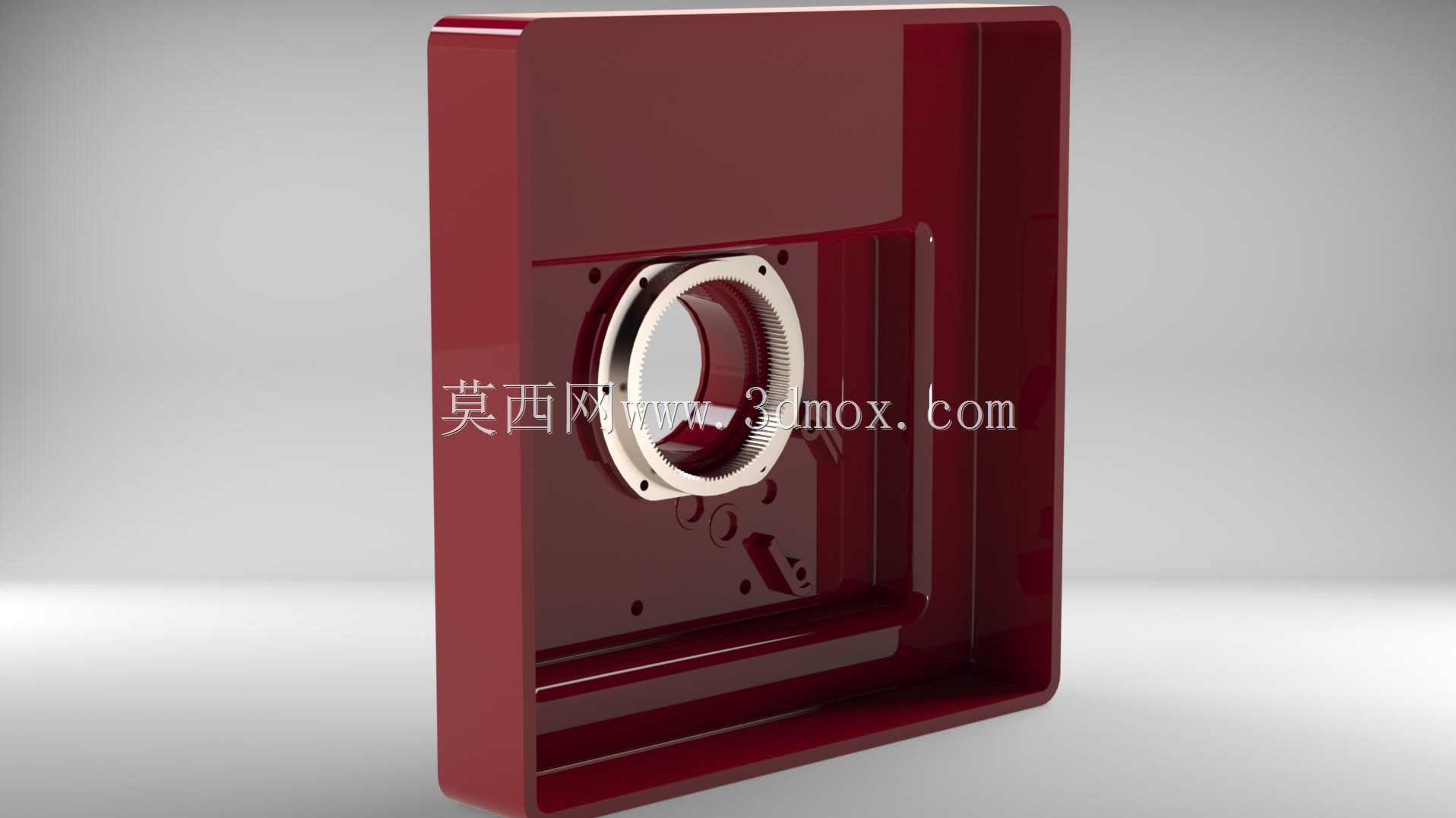

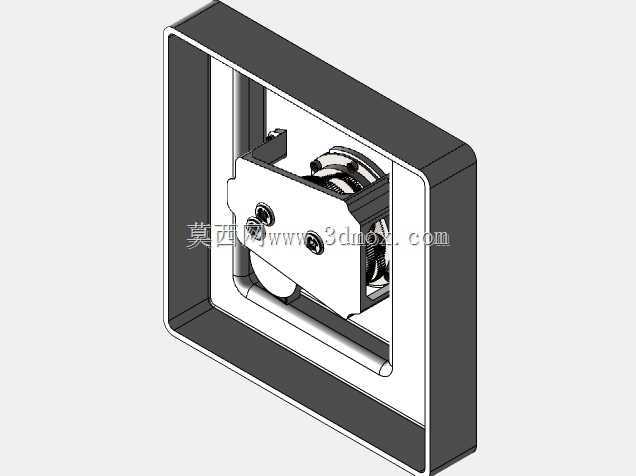

　　从实际使用场景出发，循环阀的安装空间往往受限于管路周边的布局，尤其是贴近设备底座安装的阀组，留给驱动齿轮箱的Z向安装空间十分局促，设计之初就把安装边界作为核心约束条件，最终将齿轮箱与安装底座的间距控制在35mm范围内，既满足了贴近底座安装的空间要求，也给输入轴预留了足够的轴承支撑跨距，避免轴系悬臂过长带来的挠度变形问题。

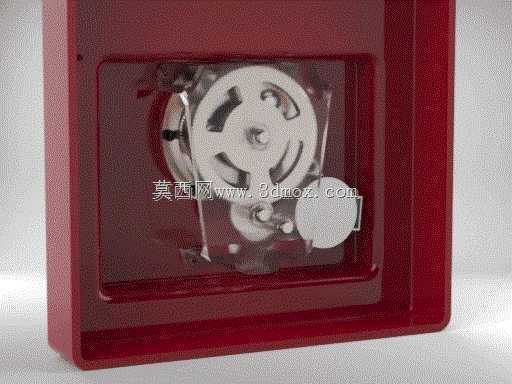

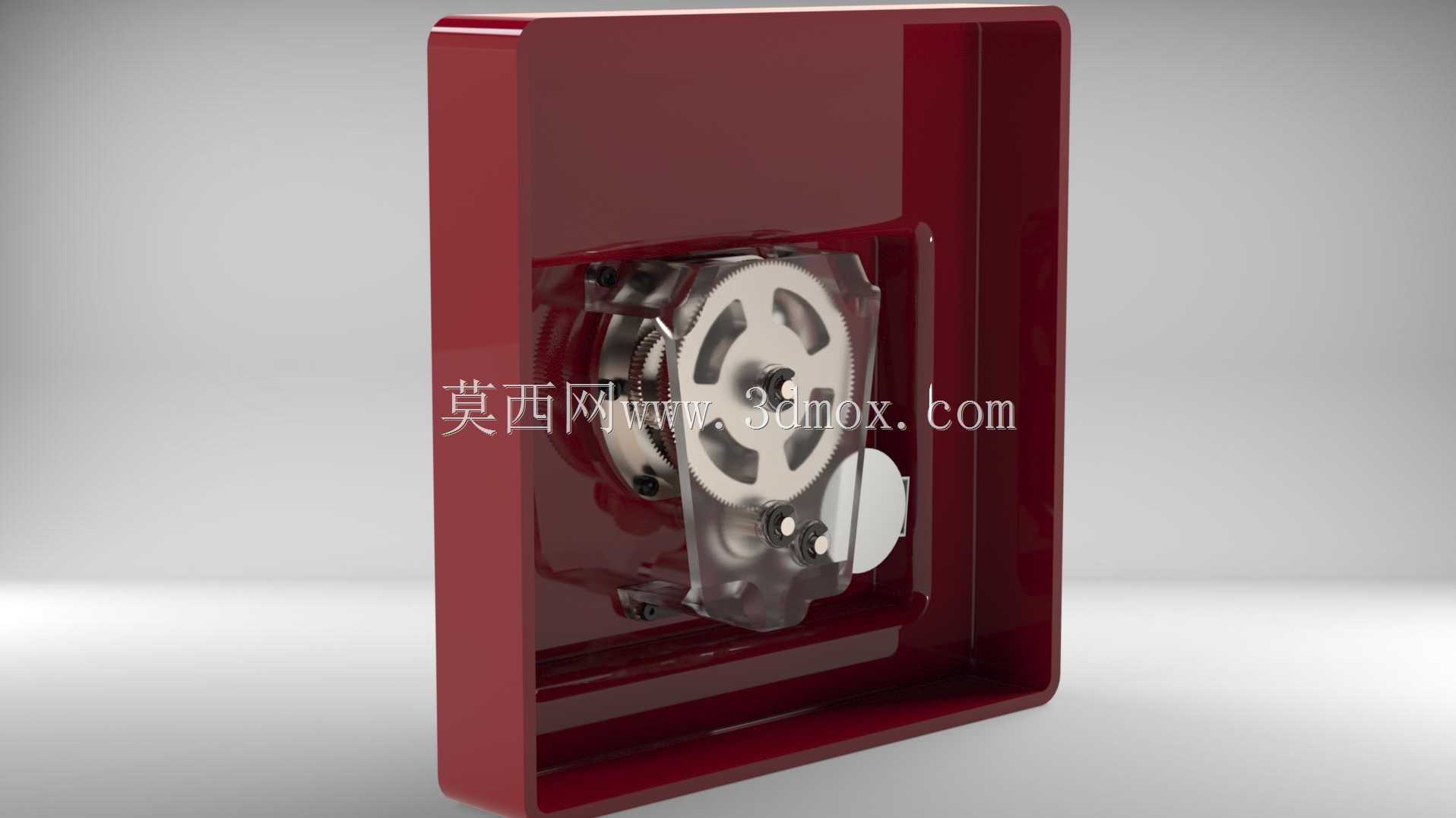

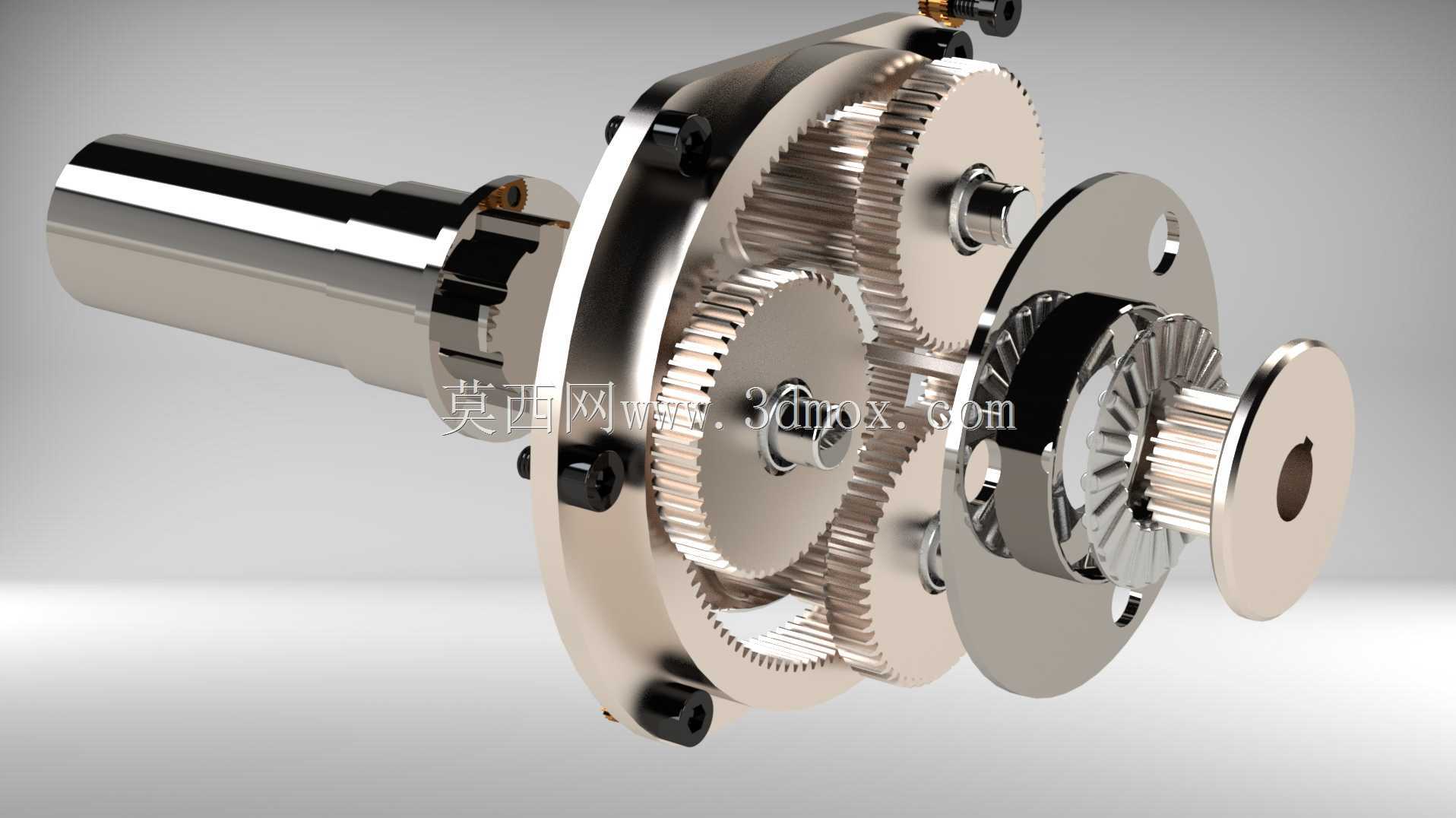

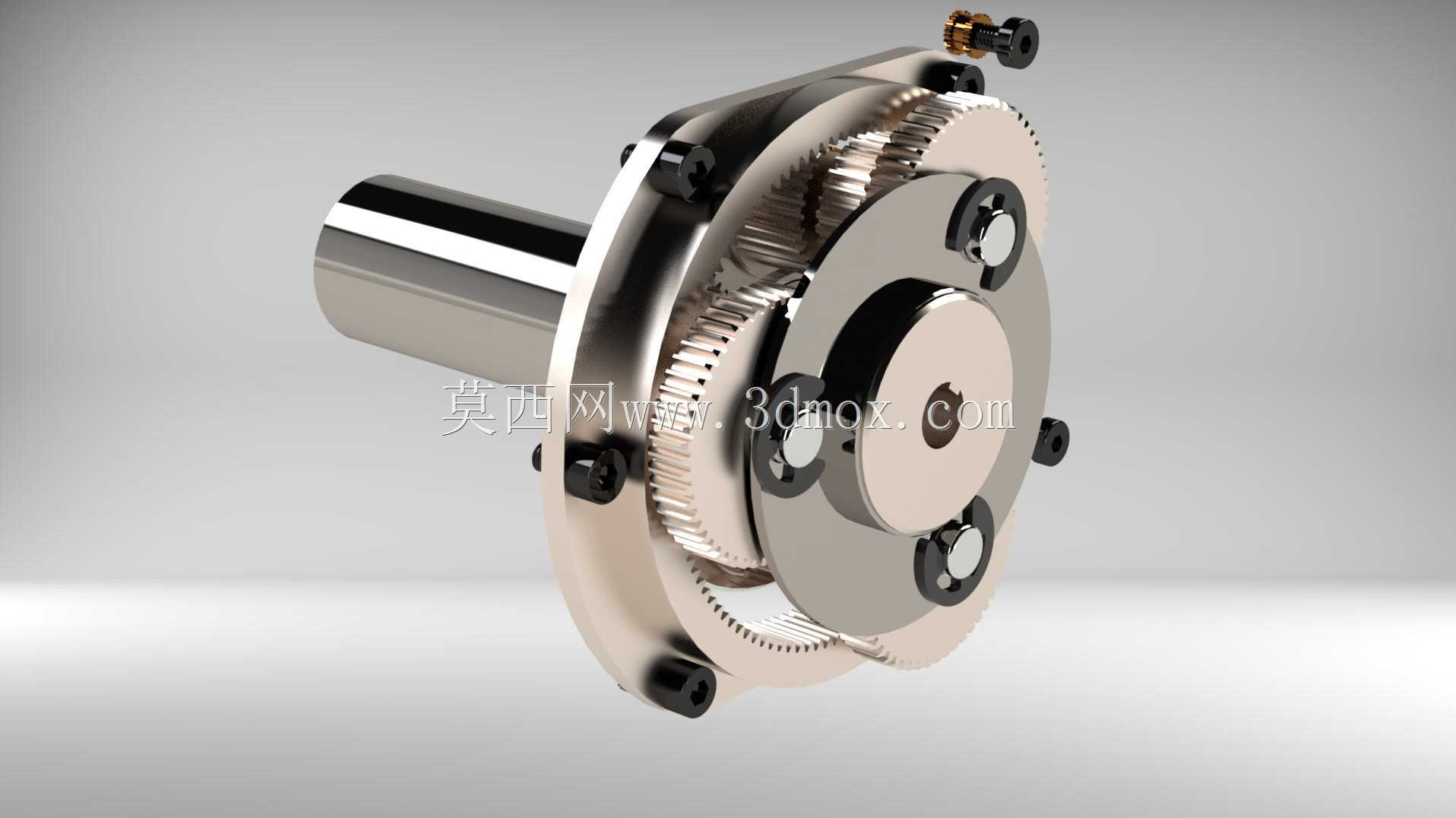

　　传动方案选型上，没有采用两级行星传动的常规配置，而是选择阶梯式行星齿轮结构，核心考量是单位宽度的减速比输出能力——同等齿宽条件下，阶梯式行星结构能提供更高的减速比，最终实现597:1的总传动比，完全匹配循环阀调节时低转速大扭矩的输出需求。传动效率核算阶段，按照单对正齿轮副95%的传动效率做损耗拆分，每一级正齿轮副预留5%的功率损耗，最终行星轮组总功率损耗控制在5%，相比普通直齿轮减速结构，整体传动效率更高、结构更紧凑，能在更小的体积内输出足够的驱动扭矩。

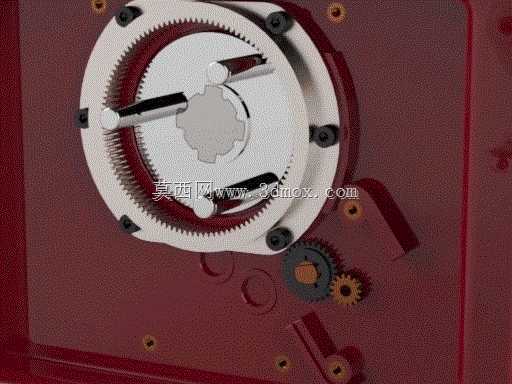

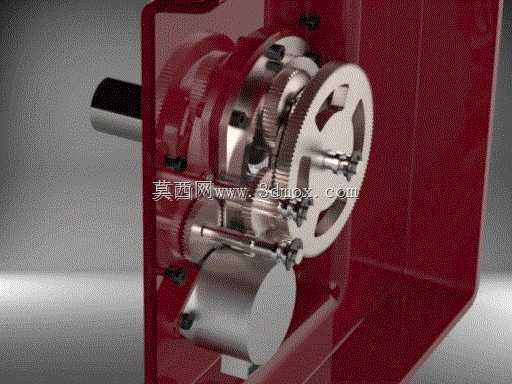

　　结构可靠性设计上，针对循环阀调节过程中可能出现的径向负载，特意强化了齿圈的结构强度，让齿圈紧固件能够分担轴系传递的300N径向力，避免径向载荷直接作用在轴承上，大幅降低轴承的偏磨风险，延长组件的维护周期。振动控制是这款齿轮箱设计的核心考量点，循环阀长期在管路旁运行，管路本身的流体脉动会带来外部振动，如果齿轮箱自身的振动控制不佳，很容易和外部振动形成共振，导致紧固件松脱、齿轮啮合精度下降。为了抑制振动，除了控制齿轮箱与底座的安装距离提升整体刚性，还在轴系设计上做了优化，将齿轮直接嵌入轴上消除键连接带来的传动间隙，减少间隙带来的冲击振动；同时在外壳上设计了挤压件定位结构，不需要反复调整就能让各组件在Z向组装时自动导正到设计位置，即使多次拆装维护，也能保证轴系的同心度和对齐精度，避免装配偏差带来的附加振动。

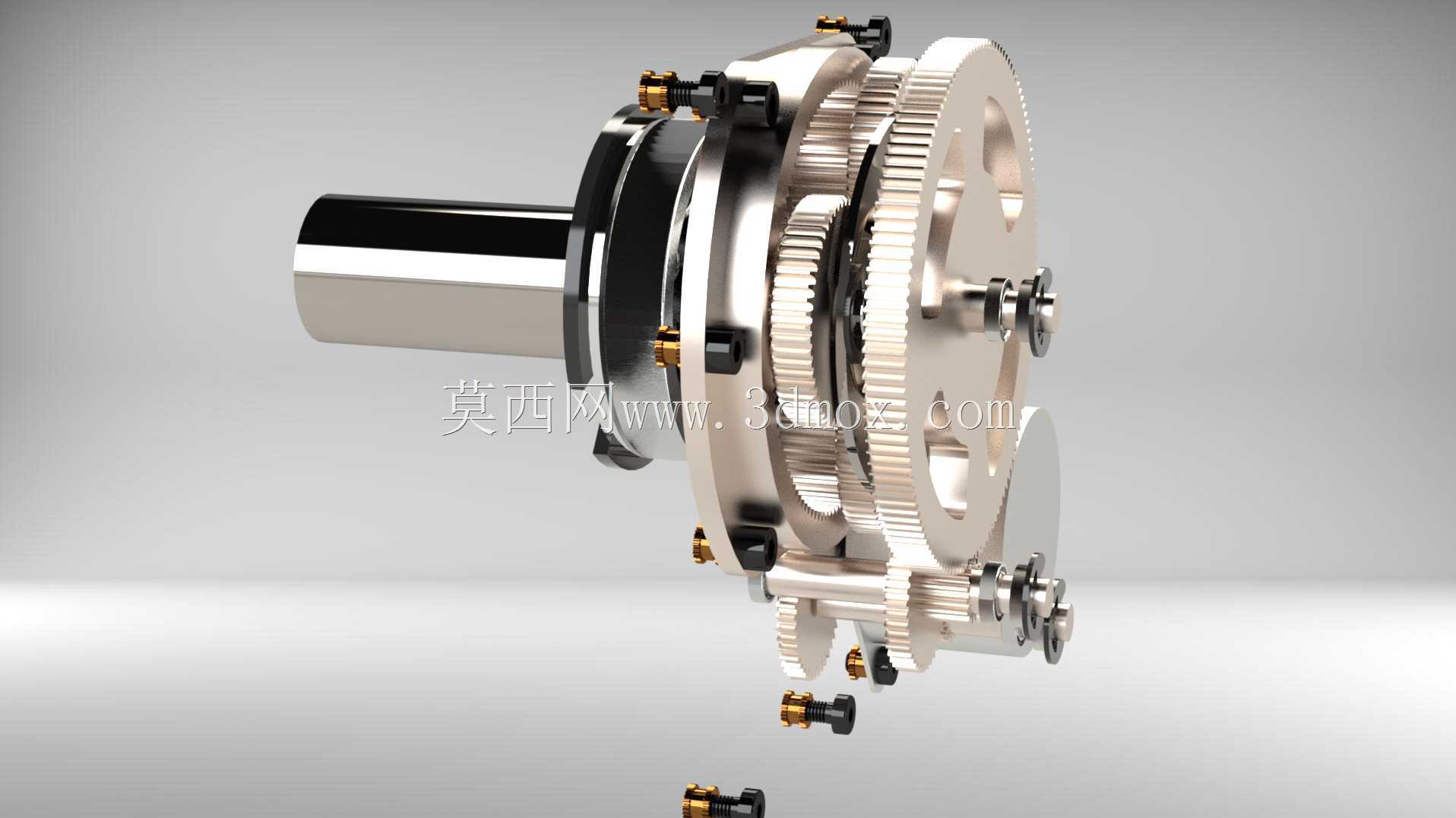

　　安装固定方式上，考虑到齿轮箱贴近底座安装时操作空间不足，没有采用传统的螺纹固定组件，而是选用螺纹插入件作为固定结构，螺纹插入件预先集成在固定部件的设计中，现场安装时不需要额外攻丝或者预留大的操作空间，根据实际生产的工艺条件，既可以在外壳成型时通过插入成型工艺将螺纹嵌件预埋到位，也可以在外壳加工完成后通过加热压装的方式装入嵌件，适配不同的生产加工条件。外壳的结构设计也兼顾了刚性和装配便利性，挤压定位结构的存在让装配时不需要复杂的工装找正，只需要顺着挤压导槽就能将各级行星轮、输入输出轴、轴承等组件推到设计位置，大幅降低装配难度，也减少了人工装配带来的误差。

　　在实际工况适配中，这款齿轮箱的输出扭矩特性刚好匹配循环阀的调节负载特性，阀门开关过程中扭矩变化平缓，行星齿轮结构的多齿啮合特性也让传动过程更平稳，不会出现普通直齿轮减速的啮合冲击，避免阀瓣调节时出现卡顿或者开度跳变的问题，保证循环阀的流量调节精度。同时紧凑的结构尺寸也让它可以适配更多小空间安装的循环阀场景，不需要对现有管路阀组的安装底座做大规模改造，直接替换原有驱动单元就能完成升级。
