手动工业口罩粉碎回收设备结构

　　该设备面向小型工业防护用品处理场景，核心任务是将废弃工业口罩送入剪切腔，经多轴交错刀具撕裂后转化为可再利用的纤维状物料。整机采用箱式封闭布局，上部设置倾斜导料斗，物料从顶部投入后沿斜面滑入剪切区；中部为粉碎主机，包含平行布置的剪切辊、交错刀片、侧板与轴承支承；下部设置集料抽屉，粉碎后的纤维直接落入抽屉内，便于集中取出和后续打包。侧面保留手轮操作轴，通过手动输入扭矩带动传动件运转，适合无气源、无固定电源或试验性回收工位使用。

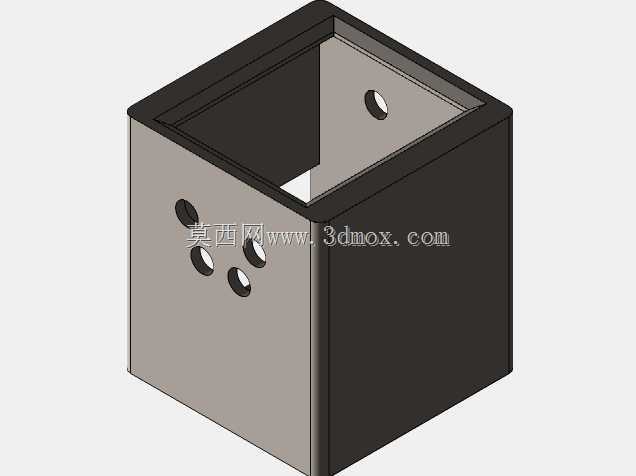

　　从结构设计角度看，设备并不追求高速粉碎，而是强调低能耗、易清洁和安全隔离。外壳以透明侧板表达内部装配关系，实际制造时可采用钢板折弯、透明防护板或局部观察窗组合。透明区域能够让操作者观察物料卡滞、刀片啮合和集料状态，同时在维修时快速判断内部位置。箱体外形接近立方体形，进料斗向一侧抬高，手轮轴从左侧伸出，出料抽屉位于前下方，整体占地边界紧凑，适合放置在车间边角、实验室台面或废弃物暂存区。

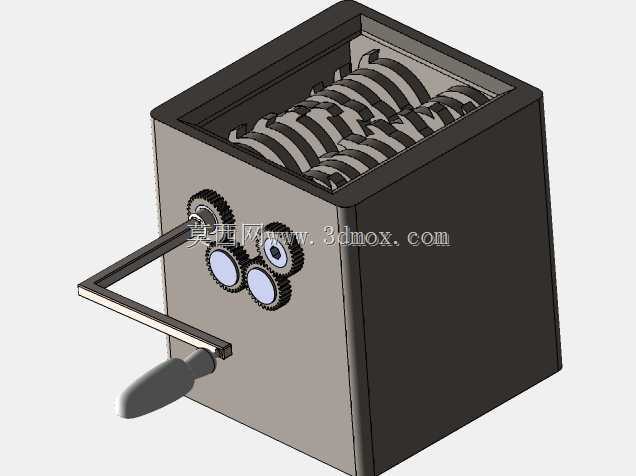

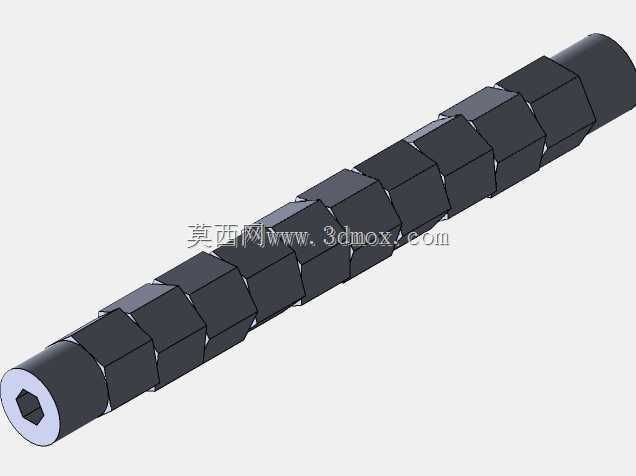

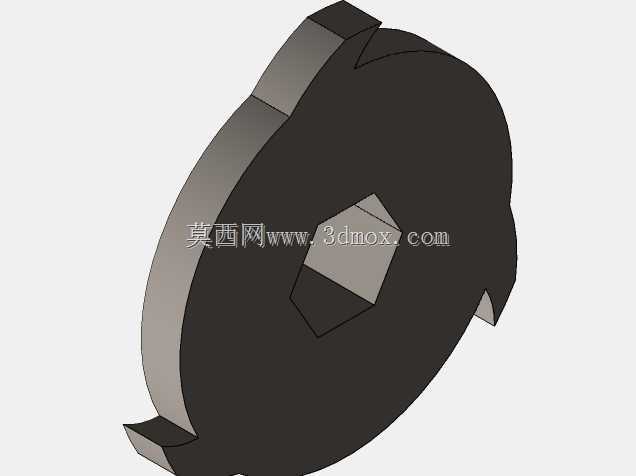

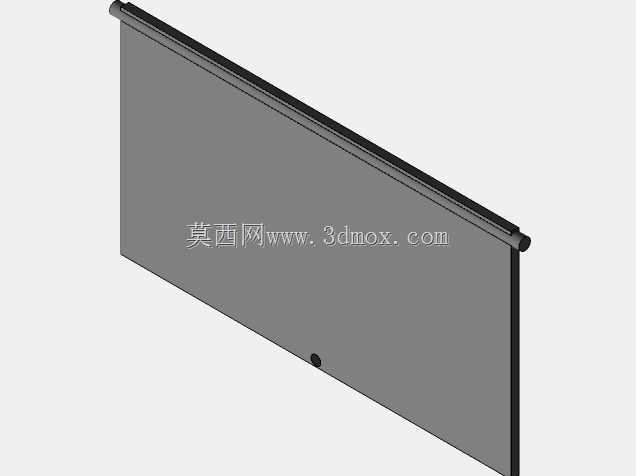

　　剪切腔是整机的关键区域。两根辊轴沿水平方向平行布置，刀片沿轴向分段安装，相邻刀片在旋转过程中形成交错剪切间隙。口罩材料包含无纺布、熔喷布、弹性耳带和少量金属鼻梁条，普通单轴撕扯容易出现缠绕，因此模型中采用多片刀齿连续咬合的方式，使布料先被拉入，再被横向切断和纵向撕裂。辊轴两端由侧板上的轴承位支承，轴端与手动传动件连接；侧板同时承担刀具定位、箱体连接和防护封挡作用。设计时需要控制刀片外径、刀齿厚度和两轴中心距，保证啮合间隙既能咬住柔性布料，又不会因过切造成刀片干涉。

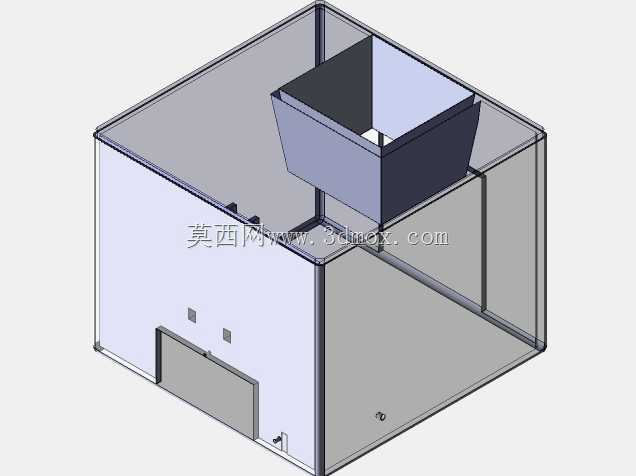

　　进料路径的设计兼顾导向与防回弹。料斗由斜板和两侧挡板组成，上口面积较大，便于连续投放口罩；下口收窄并正对剪切辊，使物料在自重作用下进入刀齿范围。斜板角度不宜过缓，否则轻薄口罩容易堆积；也不宜过陡，否则物料会快速冲击刀具并增加返料风险。料斗与主机箱体之间采用可拆卸连接思路，便于在更换物料类型或清理纤维残留时拆开检查。对于含耳带的口罩，进料区还需要避免带状物挂在轴端，模型中通过侧板包覆和内部导向面将外露转动件与投料区隔开。

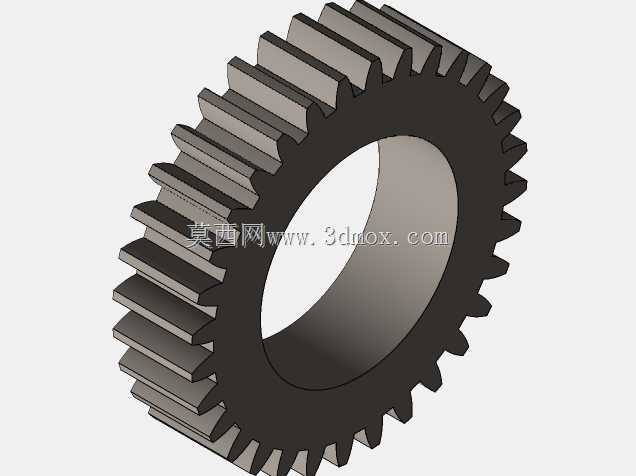

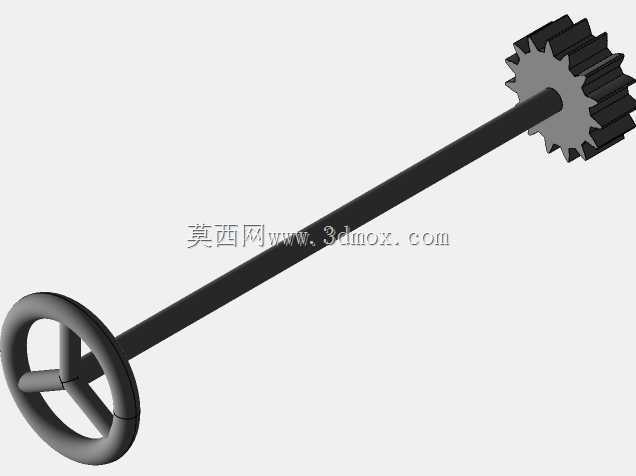

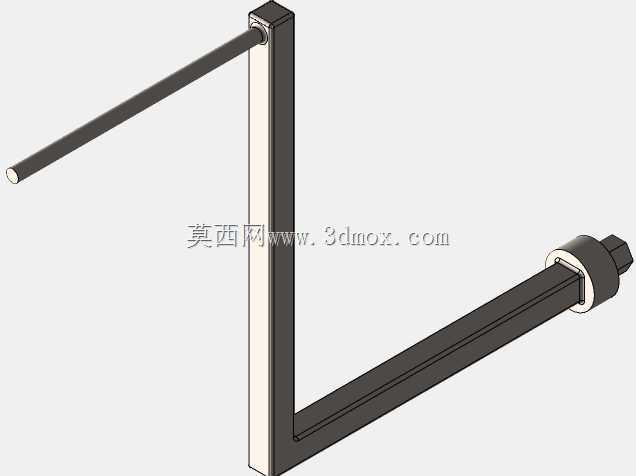

　　手动操作部分由手轮、长轴、支承座和传动连接组成。手轮布置在箱体外侧，操作者站立位置即可转动；长轴穿过箱体侧板后接入粉碎机构，轴线上设置支承点以减小悬臂长度。手动方案的优势在于结构简单、启停直接、维护成本低，也便于教学演示和小批量试样；若后续改为电机驱动，可在手轮轴端保留联轴器接口，将动力源替换为减速电机，并在侧板外侧增加电机座。需要注意的是，手动输入转速较低，刀具直径和传动比应匹配人力扭矩，避免出现卡死时操作者反向受力。

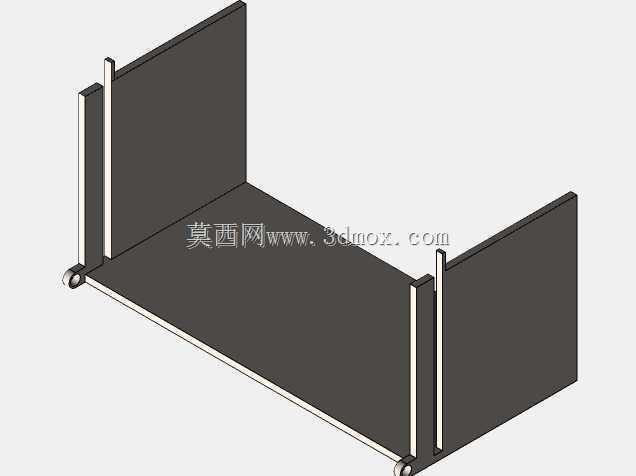

　　集料区采用抽屉式结构，位于剪切腔正下方。粉碎后的纤维靠重力下落，抽屉前端设置拉手和限位边，抽出时可直接清运。抽屉与箱体之间保留滑动间隙，底部应平整，防止细碎纤维卡在缝隙中。箱体下部框架承担整机重量，并为抽屉、剪切腔和上部料斗提供安装基准。外形尺寸在建模时以剪切辊长度、刀盘直径和集料容积反推：宽度方向需容纳两根辊轴及轴承座，深度方向需覆盖料斗投影和抽屉行程，高度方向则由投料高度、粉碎腔高度和集料空间叠加确定。

　　安装边界方面，设备后侧应预留开盖或拆板空间，左侧手轮区域需保留操作者站立和转动半径，前下方抽屉抽出方向不能堆放物料。若置于台面上，台面需承受箱体、刀具和集料满载后的总重量，并保证手轮操作时不发生明显晃动。地脚或底部支撑可设置防滑垫，减少手动扭转带来的位移。维护时主要检查刀片磨损、轴端缠绕、抽屉密封和紧固件松动；对于长期处理口罩的工况，还应考虑纤维粉尘积聚，箱体内部应避免难以清理的深槽和死角。

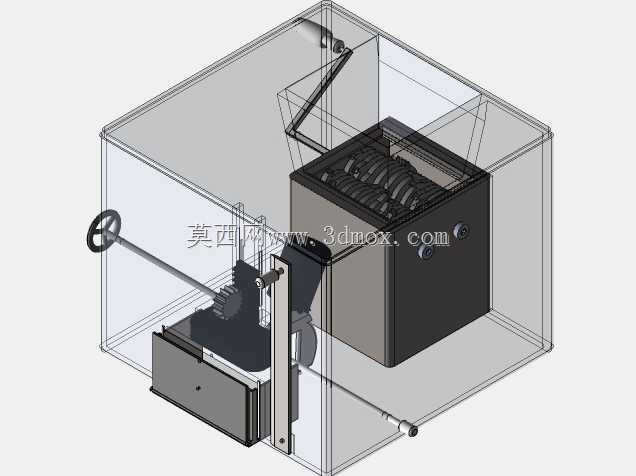

　　三维结构表达上，模型将外罩、料斗、剪切辊、手轮轴、集料抽屉和机架分层装配，能够清晰展示物料从投入、剪切到收集的完整路径。对结构设计人员而言，该方案可用于小型粉碎设备的原理验证、手动机构教学、低功率回收装置改造，也可作为电动撕碎机的初始布局参考。后续细化时可补充刀片工程图、轴系公差、轴承选型、抽屉导轨、防护板固定方式以及安全联锁位置，使概念结构进一步转化为可加工装配的设备方案。
