长条式集成电子元器件印刷电路板结构

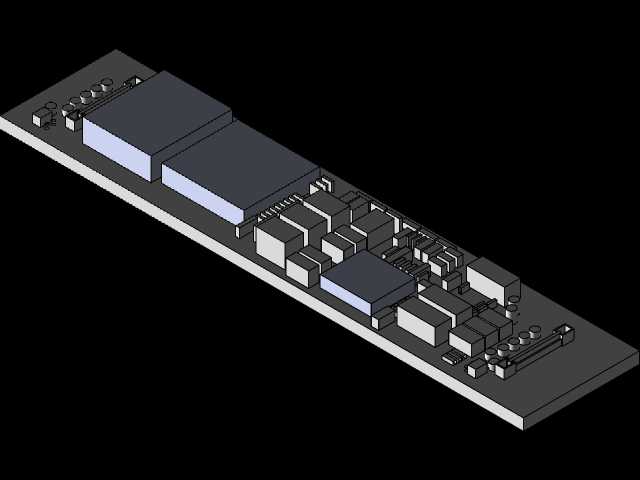

这款长条形态的印刷电路板，主要面向狭长安装空间的电子设备内部集成场景，常见于小型工控扩展模块、长条型智能传感终端、嵌入式通讯转接单元这类对安装纵深有严格限制的设备中，承担不同电子元器件之间的信号连通、电力分配核心作用，是整套电子系统实现功能的物理载体。从结构设计层面来看，整块板采用长条形轮廓布局，所有元器件排布顺着板件长轴方向依次铺展，大尺寸的封装芯片被放置在板件中段靠上的位置，周边预留了足够的焊接操作空间与散热间隙，避免高发热元件工作时热量堆积影响周边阻容件的运行稳定性；板件两端排布的是接插类元件与小型被动元件，对应设备对外的接口连接位置，不需要额外增设飞线就能直接和设备外壳上的外接端口完成对接，减少组装工序中的额外接线工作量。设计过程中优先考虑了安装边界的适配性，板件整体厚度控制在常规PCB的标准厚度区间，边缘预留的安装孔位匹配狭长型设备内部的固定柱位置，不需要额外增设转接支架就能直接完成螺丝固定，板件上所有元器件的最高高度都控制在统一的限高范围内，装入设备壳体后不会和外壳内壁或者上层盖板产生干涉，哪怕是设备内部需要叠加安装其他功能板件，也能预留出足够的层间间隙走通扁平连接线。不同容值、封装规格的电阻、电容、芯片元件按照信号流向依次排布，电源线与信号线的走线路径避开了易产生信号干扰的区域，大电流通路的走线宽度做了加宽处理，满足载流要求的同时减少线路发热；元件之间的焊盘间距符合常规波峰焊的工艺要求，量产时不需要调整钢网开孔参数就能直接上线生产，元件排布的间距也预留了后期返修操作的空间，单个元件损坏时可以直接用热风枪拆除更换，不会波及周边的小型元件。板件边缘做了圆角处理，避免组装过程中板边毛刺划伤设备内部的连接导线，接插件的位置对齐板边，外接插头插入时不会被板件轮廓阻挡，插拔操作的受力方向和板件平面平行，长期插拔也不会导致板件固定位置出现松动。
