浮式水域漂浮垃圾自动收集清理装置

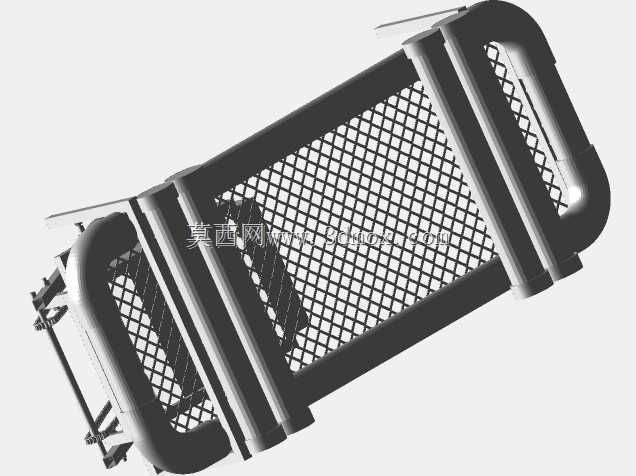

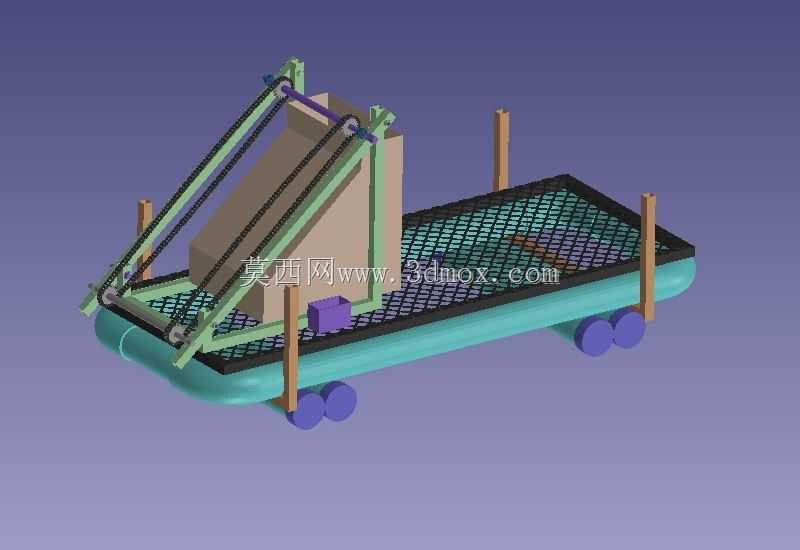

　　这套浮式清漂装备的三维结构，围绕池塘、景观湖、缓流河道等静止或低流速水域的表层漂浮物归集作业展开，整体采用双浮筒承托的平板载体布局，作业吃水浅、转向灵活，适合人工驾驶或低速遥控在近岸、水生植物间隙穿行。从结构装配关系看，承载框架铺设镂空网格台面，既为动力件、输送机构提供安装基准，也可临时暂存捞起的落叶、塑料瓶、断枝等轻质漂浮垃圾；网格开孔能够在沥水阶段让夹带的水体快速回流，避免整机载荷随存料量上升而过快增加。前端倾斜布置的带挡条输送网带是核心捞取部件，其下端没入水面以下一定深度，上端抬升至台面存料区上方，运行时把水面漂浮物连续向上拨送，越过卸料端后自然落入暂存区域。网带两侧设置张紧轮与导向支撑，长跨度倾斜段通过立柱和斜拉杆固定，

　　保证链条或带面在湿滑、带载工况下不跑偏、不下垂；框架杆件多采用型材拼接思路，节点位置预留装配余量，便于现场调整输送带倾角与入水深度。浮筒沿载体两侧纵向布置，提供稳定浮力并形成明确的安装边界：整机宽度需兼顾水面通行能力与捞取幅宽，长度方向要同时容纳前端捞取段、中部暂存台面和后部动力控制区，重心尽量落在浮筒浮力中心附近，防止前端输送带满载下扎。台面四角的立杆可用于挂载防护栏、标识件或临时系泊，底部两侧的轮状结构在三维方案中可作为靠岸接触件、浅滩支撑件或辅助移动轮的布置参考，使设备在岸边拖移、停靠时减少浮筒磨损。设计时需要重点校核倾斜输送机构在湿垃圾附着、单侧偏载情况下的运行阻力，驱动端布置在输送带上方有利于远离水面飞溅，

　　维护时也更容易检查链轮、轴承和张紧装置。存料区不设置复杂箱体，而是利用镂空台面配合简易围挡，使垃圾先沥水后集中转运，适合小面积水域高频、轻载的保洁场景。整机结构没有采用大型船体外壳，零部件以杆件、网带、浮筒、辊轮和支架为主，建模时可清晰表达运动件包络、维修空间和水面相对位置，对清漂设备的方案论证、机构干涉检查及轻量化改型具有直接参考价值。
