环卫站垃圾桶内壁高压喷淋清洗舱结构

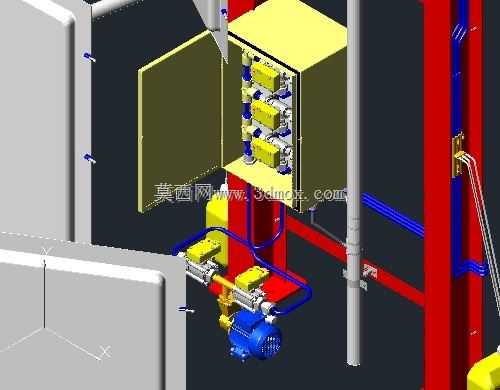

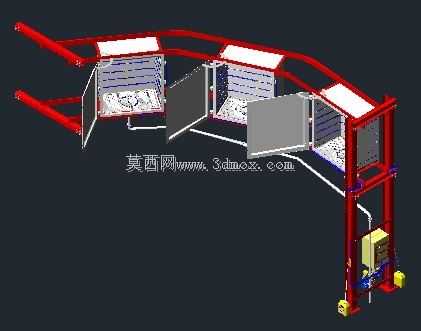

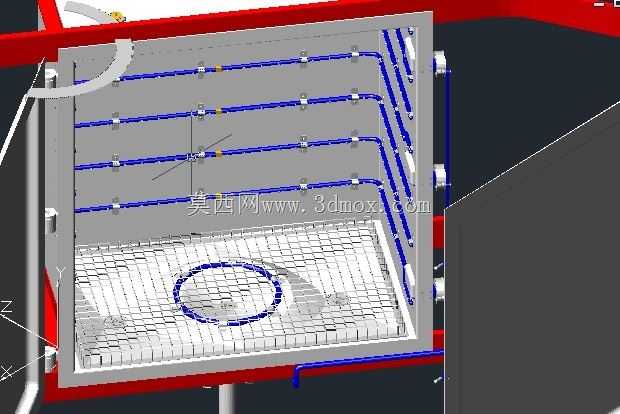

　　城区环卫转运站里，240L标准垃圾桶在倾倒完厨余、生活垃圾之后，桶内壁会残留粘稠泔水、腐烂菜叶与结块污垢，人工刷洗耗水量大且异味扩散严重，这套顶喷式清洗舱就是对接垃圾回收线的桶体自动冲洗工位。整套结构嵌入在转运车间的地坑侧边，红色方管焊接的外框架承担整机承重，框架内侧铺设整块不锈钢围板形成封闭冲洗腔，避免高压水花外溅到车间通行区域。舱体内部最核心的是顶部排布的四路横向喷淋管，蓝色管路沿舱顶横向等距铺设，每根主管上串联六只广角雾化喷嘴，喷嘴朝向斜下方对准倒扣送入舱内的垃圾桶内壁，管路两端通过90度弯头转接竖向供水管，竖向管路沿舱体右侧壁竖直排布，下端接入车间高压供水泵组，管路所有接头处都预留了快装卡盘位置，

　　后期检修拆换喷嘴不需要整段拆解管路。舱底铺设整块网格栅板，栅板采用冲孔不锈钢板折弯成型，倒扣的垃圾桶桶口朝下落在栅板中心定位圈上，中心定位圈为环形弯管焊接件，刚好卡住240L垃圾桶的桶口外缘，冲洗时桶体不会被高压水流冲移位，冲洗后的污水带着桶壁脱落的污垢直接透过栅板漏入下方地坑排污渠，栅板表面做了防滑凸纹，操作人员推送桶体入舱时脚踩在栅板上不会打滑。舱体左侧设置翻转导向弧板，弧板采用厚钢板弯制，对接垃圾桶翻转机构的输出端，空桶经过倒料工位之后顺着导向弧板自动倒扣滑入清洗舱，不需要人工抬桶对位，弧板侧边安装的位置传感器会检测桶体是否完全到位，桶体卡入定位圈之后传感器触发信号，供水管路的电磁阀自动开启，高压水按照预设时长持续喷淋，

　　四路横管的喷嘴覆盖桶底、桶侧壁所有内表面，不存在冲洗死角。舱体右侧预留了检修门安装位，门板采用铰链侧开结构，日常清理喷嘴堵塞、更换密封件的时候操作人员可以直接从侧门进入舱内作业，不需要拆解顶部管路。外框架的红色方管选型采用国标矩形钢管，框架立柱底部焊接地脚板，地脚板上开四个膨胀螺栓孔，整机安装的时候直接打膨胀螺栓固定在车间混凝土地面，框架横向跨度匹配标准垃圾桶的最大外径，倒扣状态下桶体外壁和舱体内壁之间预留不少于十五厘米的检修间隙，顶部喷淋管距离桶底的高度经过校核，喷嘴喷射的扇形水雾在桶内壁位置刚好完全交叠，不会出现条状未冲洗区域。管路布置的时候所有横管都通过管卡固定在舱顶的加强横梁上，管卡和水管之间垫橡胶减震垫，

　　高压水脉冲的时候管路不会出现震颤松脱，竖向水管在舱壁位置加装穿墙套管，套管和水管之间填充密封胶，避免舱内积水顺着管壁渗到舱外。栅板下方的支撑梁采用槽钢焊接，承重冗余按照满桶带水的重量校核，即使操作人员误将满桶推入舱内，栅板也不会出现弯折变形。这套结构可以直接对接现有的垃圾回收自动化线，不需要额外改造车间原有输送轨道，冲洗产生的污水统一汇入厂区污水处理站，相比人工刷洗单桶清洗耗时压缩到十几秒，耗水量也大幅降低，冬季还可以在供水管路串接加热器，喷出温水融化桶壁凝固的油脂，清洗效果在低温环境下也能保持稳定。
