槽轮间歇传动机构三维结构设计

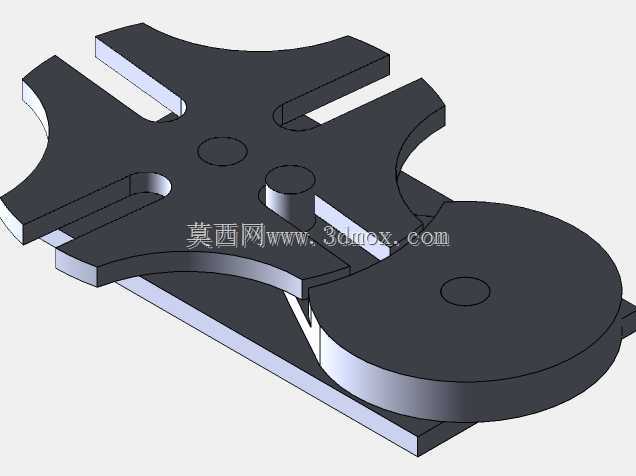

　　间歇转位动作在轻工、包装、仪表装配类设备里非常常见，很多工位需要从动件在一段角度内快速转过固定步距，其余时间保持静止锁止，若直接用连续旋转电机配合普通齿轮传动，无法获得停顿区间，靠气缸推送又会带来冲击、定位刚度不足的问题，槽轮机构正是针对这类步进分度需求发展出的经典机械结构。这套模型还原的是外啮合四槽槽轮配合主动拨盘的完整传动单元，拨盘端设置圆柱销，回转过程中销柱进入槽轮径向槽，拨动槽轮转过90度分度角，销柱脱离后，拨盘上的外凸锁止弧与槽轮的内凹锁止弧贴合，将槽轮牢牢约束在当前工位，不会因负载扰动出现自由偏转。从实际选型角度看，这类机构最适合中低速、轻载、分度数固定的场合，比如多工位回转工作台、灯泡封口机、胶片步进送进、

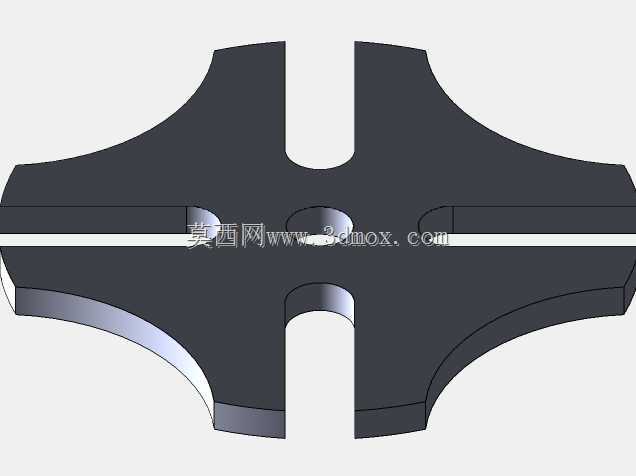

　　小型仪表组装转盘，它不需要复杂的电控逻辑，仅靠纯机械几何约束就能实现固定节拍的间歇运动，运动同步性完全由零件轮廓保证，长期运行不会出现程序失步、信号干扰之类的问题。建模过程中首先要确定的是槽轮槽数与中心距的匹配关系，四槽槽轮的运动系数对应拨盘每转一周，槽轮仅有四分之一周期处于运动状态，剩余四分之三周期保持静止，这个停动比刚好适配多数需要在工位停留完成加工、检测、上下料动作的设备。设计时主动拨盘的回转中心与槽轮回转中心的中心距是核心安装边界，两个销轴的中心距必须严格等于槽轮径向槽的分度圆半径，否则圆柱销进入槽口时会出现卡滞、碰撞，或者脱离后锁止弧无法完全贴合。槽轮上的径向槽采用两侧平行、端部半圆的轮廓，槽宽与拨销直径取小间隙配合，

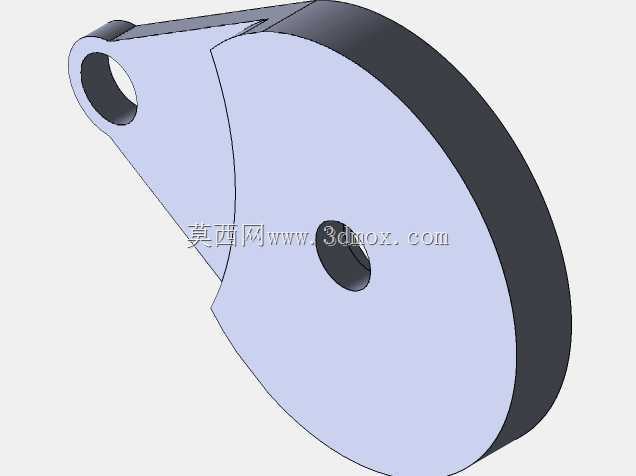

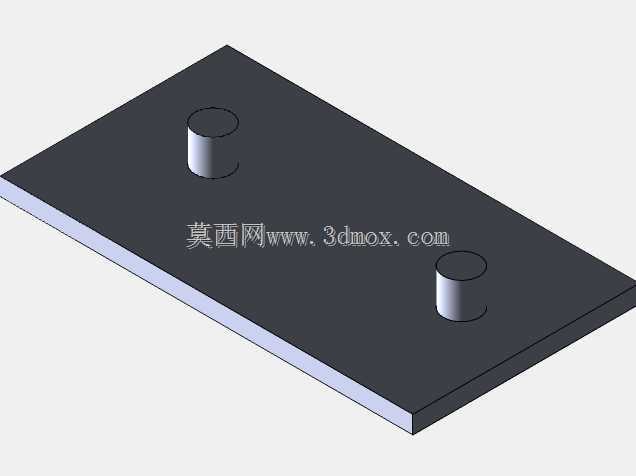

　　既保证拨销可以顺畅滑入滑出，又避免间隙过大导致转位终点出现冲击回差。锁止弧的轮廓设计是容易被忽略的细节，槽轮上相邻两个径向槽之间的凹圆弧半径，要和拨盘上锁止凸弧的半径保持一致，二者在拨销脱离槽道的瞬间刚好完成弧面贴合，整个静止阶段弧面始终保持接触，约束槽轮的周向自由度。模型里槽轮主体采用盘类叠加薄板的结构形式，底部设置安装基板，两个核心回转件的轴孔位置预留了轴承安装位，实际装配时可以在基板下方嵌入深沟球轴承，转轴从基板背面穿出连接驱动源，主动轴端可配套减速电机或者同步带轮输入连续旋转动力。外形尺寸方面，槽轮的最大外缘由分度圆和锁止弧共同决定，四槽结构的槽轮外轮廓不会超出中心距对应的包络范围，

　　安装时只要保证两个轴孔的中心距公差控制在IT7级以内，轴系平行度误差小于0.05毫米，机构运行就不会出现干涉。从动力学特性来看，槽轮机构在拨销进入和退出槽道的瞬间存在角加速度突变，因此不适合高速重载工况，通常拨盘转速控制在每分钟几十转以内，负载转盘的转动惯量要匹配槽轮的输出能力，如果工位负载偏大，可以在槽轮输出端额外搭配端面定位销，在静止区间插入锥销完成精确定位，抵消槽轮传动本身的微小位置误差。建模时所有配合面都做了等壁厚处理，槽轮的槽口边缘、拨盘的销柱根部都预留了圆角过渡，避免热处理或者长期交变载荷下出现应力集中开裂。这套结构没有复杂的异形曲面，全部由拉伸、切除、凸台、阵列特征完成，参数化修改非常方便，如果需要六槽、八槽的不同分度数，只需要调整径向槽的阵列角度、锁止弧的对应包角，再同步修改拨盘拨销的回转半径，就可以快速衍生出不同停动比的间歇传动方案，在非标自动化设备的分度工位设计中，这类纯机械槽轮结构相比凸轮分割器成本更低、加工门槛更小，针对节拍要求不极端严苛的工位，是性价比极高的分度解决方案。
