十三寸重载行走轮轮毂总成

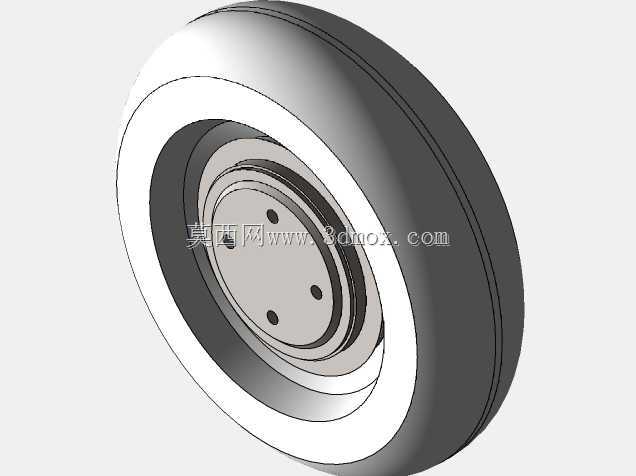

　　在工业厂区短途转运、低速重载作业平台以及非道路小型行走设备的轮系设计中，行走轮的承载能力、安装适配性与运行平顺性直接决定整套设备的作业可靠性。这款十三寸轮体总成的三维结构，完整还原了橡胶外圈、轮辋支撑段、中心轮毂以及端面安装孔位的全部配合关系，建模过程中优先还原了轮体各段的同轴度约束，把实际装配时最容易出现偏差的安装基准做了显性化表达。从现场使用场景来看，这类轮体常配套在厂区内低速行驶的重载转运台车、小型工程辅助设备、仓储无人搬运底盘以及非道路作业机具上，轮面采用大宽度实心橡胶结构，接触地面的承压面积更大，在同等载荷下对地压强更低，驶过车间拼接缝、厂区碎石路面或者轻度不平整地面时，橡胶层的形变可以吸收大部分冲击，

　　避免硬接触带来的轮毂交变应力集中。轮辋部分采用阶梯式环形支撑结构，橡胶胎体的内侧限位台阶完全贴合胎圈轮廓，既约束橡胶层在径向承载时的过度形变，也限制轮体高速转动时胎体与金属轮辋之间的周向滑移，长期承受启停扭矩也不会出现胎圈脱开的问题。中心轮毂区域做了多层沉台设计，最内侧的端面上均匀分布四个安装通孔，孔位所在的端面经过精加工找平，和对接的轮轴法兰面完全贴合，装配时螺栓穿入后可以保证轮体回转中心和轴端基准严格重合，杜绝运转时的径向跳动。轮毂和外圈轮辋之间通过连续的环形辐板过渡，辐板的壁厚从中心向外侧平缓变化，既避免了截面突变带来的应力集中，也在控制整体自重的前提下保证了轮体的径向刚度，承受垂向重载时辐板不会出现局部屈曲，

　　转向承受侧向力时也能提供足够的支撑力矩。建模时把轮体的轴向总宽度、外圆最大直径、中心安装孔的分布圆直径、端面沉台的深度都按照实际装配边界做了1:1还原，设计人员在对接整车底盘时，可以直接把该轮体模型调入行走机构总成中，核验轮体和车架侧板、刹车组件、挡泥板之间的运动间隙，不需要再反复测量二维图纸的零散尺寸。针对不同的使用工况，这套结构也预留了足够的调整空间：如果应用在室内环氧地坪的仓储场景，可以在橡胶外圈的型面上微调弧度，减少转向时的胎面刮擦；如果应用在室外砂石路面，可以在轮辋外侧增设防尘端盖，避免泥沙进入轮毂配合面；如果设备的单轮载荷更高，也可以在辐板的过渡位置增设加强筋，不用改动外部安装接口就能提升整体承载上限。

　　整个轮体的结构没有冗余的复杂特征，所有环形面都围绕回转中心布置，既适配常规的车削加工工艺，也方便后续做工程图导出、干涉检查和装配仿真，对于行走设备的轮系选型、底盘布局设计来说，这套完整的三维结构可以直接作为设计校核的基准，帮助工程师在方案阶段就排除安装干涉、承载不足、回转跳动超差等潜在问题。
