椭圆轨迹缆绳牵引滑动小车机构

　　这套机构在现场调试时最先要确认的是两侧立板的开槽边界，两块平行布置的立式导向板承担了滑块全程的侧向约束，板体上开出的纵向通槽不是随意留的避让缺口，槽宽直接和两端滑块的配合间隙挂钩，间隙放得太大，滑块走到椭圆轨迹长轴端点时会出现明显的横向窜动，间隙压得过小，低温环境下润滑脂粘度上升，滑块就会在槽内出现卡滞。实际布线车间里，这类机构常被用在往复排线工位，线缆从牵引臂中间的过线孔穿过，小车沿着预设的椭圆路径做复合运动，既能完成横向的匀速铺线，又能在行程两端通过轨迹的曲率变化自动完成换向，不用额外加装行程开关和换向电磁阀，靠纯机械的轨迹约束就能把动作跑顺，在老旧的成缆设备改造里，这种不用额外接控制信号的机械结构反而比电控换向方案故障率低很多。

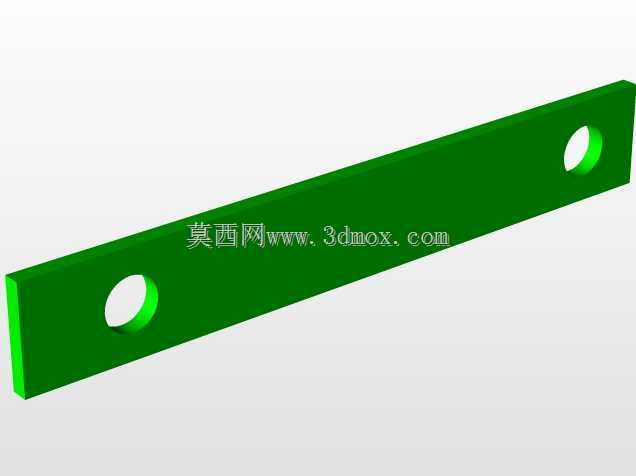

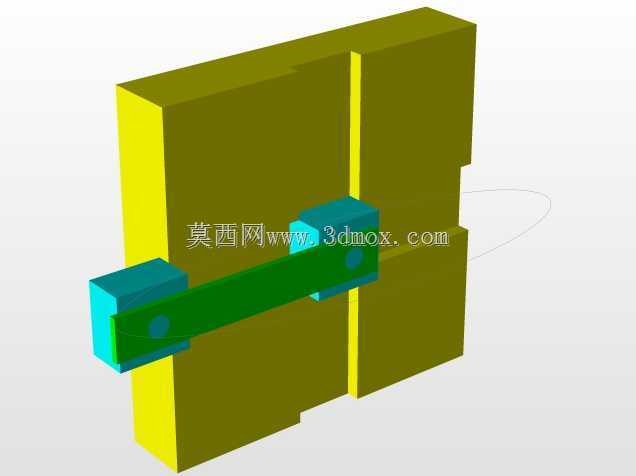

　　建模的时候最先搭的不是中间的牵引臂，而是先把两侧导向立板的基准面锁死，两块立板的平行度公差要控制在0.1毫米以内，立板底部的安装法兰边预留了六个沉头孔，孔位间距按照现场常用的80型铝型材台面间距做了匹配，直接把整组机构落在台面上拧紧紧固件就能完成固定，不需要额外做转接底板。两端的滑动块做成了方块式嵌装结构，块体和立板槽壁接触的两个面做了0.5毫米的倒角，既方便装配时顺着槽口滑入，也能避免滑块棱边刮伤槽壁的阳极氧化层。连接两个滑块的长条形牵引臂是整组机构的运动核心，臂身整体做了等截面减重处理，在保证抗弯刚度的前提下把壁厚控制在合理范围，臂身上开出的两个铰接孔分别和两端滑块的凸台轴颈配合，铰接位置没有选在滑块的中心，而是偏置了一段距离，正是这个偏置量让两个滑块在各自竖槽里上下滑动的时候，牵引臂的中点走出标准椭圆轨迹，这也是整个机构最核心的设计巧思。

　　从安装边界来看，整组机构的总宽度刚好适配常规成缆机的排线架安装空间，立板高度方向留出的滑块行程覆盖了常用线缆盘的排线宽度，不需要再额外加高导向板。牵引臂两端和滑块连接的位置没有用复杂的轴承组件，直接采用间隙配合的铰接方式，日常维护时只需要定期在铰接面和滑块槽壁涂抹少量润滑脂就能长期运行，在多粉尘的线缆生产车间里，这种少零件的结构反而不容易被纤维碎屑卡死。做运动模拟的时候要重点校验两个极限位置：第一个是牵引臂走到水平状态的位置，此时两个滑块分别处在竖槽的最下端和最上端，臂身和立板槽口的最小安全间隙要留够2毫米以上，避免运行中出现臂身蹭到槽边的情况；第二个是牵引臂走到接近竖直的位置，此时两个滑块几乎处在同一高度，要确认滑块的端面不会和槽的上下限位块发生刚性撞击，可以在限位块表面贴一层薄的聚氨酯缓冲垫，把换向时的冲击噪音降下来。

　　这套结构没有采用复杂的凸轮或者齿轮组，全部运动都靠滑块和铰接臂的几何约束实现，零件总数不到十个，加工时立板用普通钢板激光切割后再做槽口铣削就能达到精度要求，牵引臂可以直接用型材切割后打孔，两端滑块用尼龙或者硬质铝件加工都能满足使用需求，对于需要低成本实现椭圆往复牵引动作的工位来说，这种结构的适配性非常强，既可以用在缆绳排线，也能改装成小型喷涂线的往复挂具驱动机构，只需要根据实际需要的轨迹长短调整两个铰接点的偏置距离和竖槽的有效行程，就能快速衍生出不同规格的变体结构。
