工业换热冷凝箱体结构三维设计

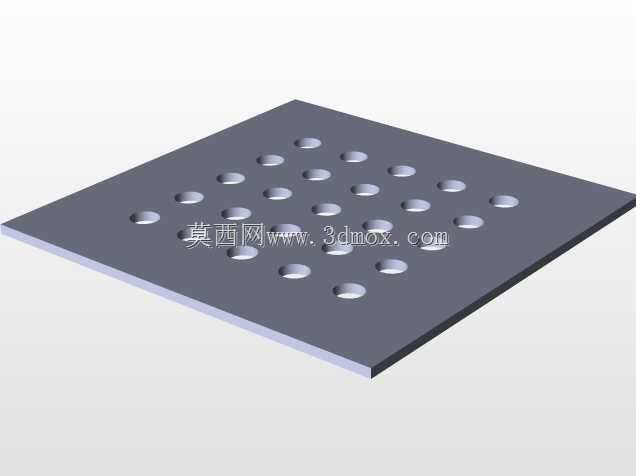

　　这套冷凝换热单元的结构建模，核心围绕密闭承压腔体与外部安装适配展开，在小型温控系统、工业冷却回路、实验台架热交换段里都能见到同类结构的落地应用。实际工况中，这类部件承担气态介质降温相变、带走回路余热的作用，腔体内部一般排布换热流道或者冷却芯体，两端的法兰端板既承担密封压紧的作用，也作为整个部件和上下游机架对接的安装基准。

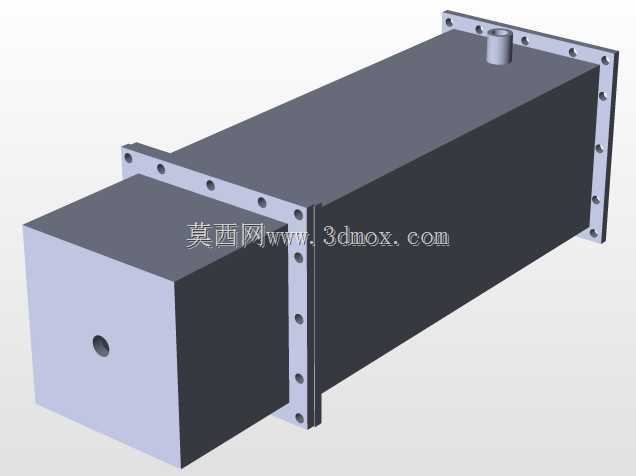

　　从结构布局来看，主体采用长方箱型腔体作为承压主体，相比圆筒式冷凝腔体，矩形箱体在有限安装空间里的空间利用率更高，尤其适合设备内部安装位为方形预留槽的场景，不需要额外做弧形占位的避让校核。腔体两端伸出的带孔法兰板是整个设计里的安装核心，法兰面上沿周向均匀排布的螺栓孔，孔位间距、孔径都按照常规密封压装的规范设定：装配时螺栓沿对角顺序逐步锁紧，能让端板和箱体端面的密封垫片受力均匀，避免局部压合不实出现介质渗漏，法兰板的厚度也做了加厚处理，锁紧螺栓时不会出现板面翘曲变形，长期承受腔内压力也能保持密封面的平面度。

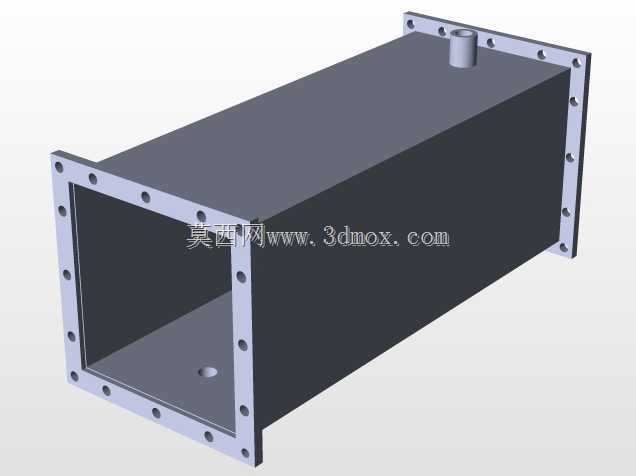

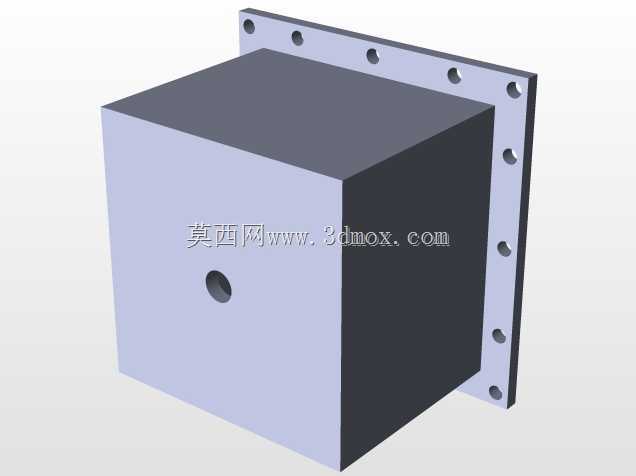

　　腔体顶面伸出的小管径接口是介质进出的通路之一，接口采用圆柱凸台结构，根部做了圆角过渡，避免焊接或者一体成型时根部应力集中，外接管路时可以直接对接标准管接头，不需要额外在箱体顶面开孔补焊，减少了泄漏点。腔体左端的端面上还预留了一个同轴小孔，这个接口一般作为冷却介质的第二通路或者测温、测压探头的安装位，现场装配时可以根据回路需求选择接管路或者安装温度传感器，不用再对腔体做二次加工。

　　建模过程中首先确定的是安装边界尺寸：两端法兰的外轮廓宽度、高度要比箱体主体的截面尺寸大出一圈，留出螺栓安装的操作空间，法兰上的螺栓孔中心到箱体侧壁的距离要满足扳手操作的最小空间要求，实际装机时不用把周围相邻部件全部拆除就能完成冷凝器的拆装维护。箱体的长度方向尺寸根据换热功率需求匹配，换热面积越大腔体长度越长，这套结构的长径比例适配中小功率冷却场景，既不会因为腔体过短导致介质停留时间不足、冷凝不充分，也不会因为腔体过长造成设备内部空间浪费、整机重量不必要增加。

　　结构细节上，箱体的所有棱边都做了小倒角处理，没有尖锐的加工毛刺，一方面是钣金或者机加工成型时避免应力集中，另一方面装配运维时也不会划伤安装人员。法兰和箱体主体的连接位置做了连续的贴合面设计，如果是焊接成型的版本，这个位置可以走连续密封焊缝，焊后再对法兰密封面做精加工，保证端面的平面度公差；如果是装配式结构，这个位置可以放置整体密封垫，靠两端法兰的锁紧力实现密封。

　　在实际选型适配的时候，结构工程师首先会核对两端法兰的安装孔位间距是否和机架预留的安装孔匹配，法兰的整体厚度是否能承受整机运行时的振动载荷——车载移动设备或者伴随振动的生产线工位上，法兰厚度不足容易出现螺栓松动、密封失效，这套结构的法兰板加厚设计刚好适配这类有振动的工况。其次要核对各个接口的方位：顶面接口、端面侧孔的朝向要和设备内部的管路走向一致，避免装机后出现管路强行弯折、接头应力过大的问题，三维建模时可以直接在装配体里模拟管路走线，提前排查干涉问题。

　　腔体的壁厚选取也结合了承压需求，常规水冷或者低压冷媒工况下，壁厚不需要过大，兼顾结构强度和整机减重；如果是高压工况，只需要在现有模型基础上调整壁厚参数、校核法兰的螺栓承载能力即可，整体结构的模块化程度很高，衍生不同压力等级的型号时不需要重新做整体布局，只需要调整局部尺寸参数就能快速出图。整个部件没有多余的复杂异形结构，所有加工特征都适配常规的钣金折弯、焊接、机加工工艺，量产时加工成本可控，密封点位少，后期运维更换密封垫或者清理腔体内部水垢都非常方便，拆开两端法兰的连接螺栓就能直接抽出内部换热芯体，不需要切割管路或者破坏主体结构。
