空调风冷翅片式换热盘管结构

　　该结构对应小型空调与制冷设备中常见的风冷翅片换热器，核心由密集铝质翅片、多回程蛇形铜管以及两端伸出的连接弯管组成，整体呈扁平矩形芯体形态，适合嵌入机组风道、窗式空调、冷风机或小型冷凝单元内使用。工程布置时，气流沿翅片间隙横向穿过芯体，管内冷媒在多排铜管中往复流动，通过铜管壁和翅片扩大空气侧换热面积，实现空气与制冷介质之间的热量传递。

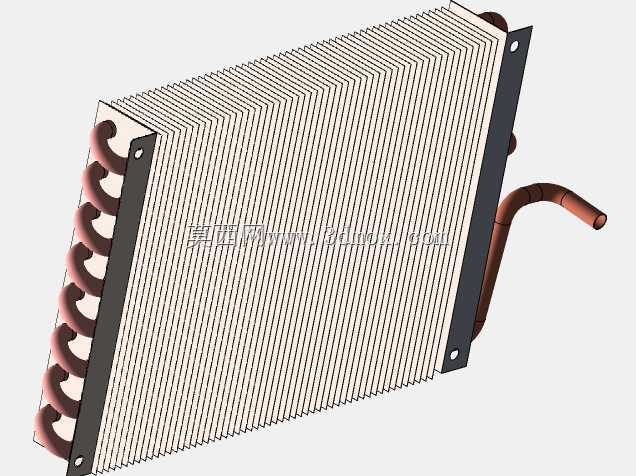

　　从实际用途看，这类部件既可作为蒸发器吸收空气热量，也可在工况匹配后作为冷凝器向外排热。翅片采用连续穿片方式与铜管结合，片距均匀，能够在有限迎风面积内形成较大的二次换热面；铜管沿芯体长度方向分层排布，端部通过U形弯头连接，形成稳定的多流程通道。模型中两侧伸出的管路带有弯折段，末端方向便于与系统毛细管、分液管、压缩机管路或阀件对接，弯管半径和伸出长度为现场接管预留了操作空间。

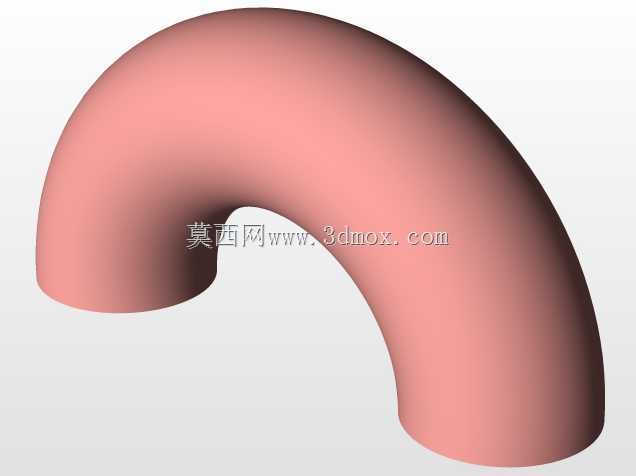

　　结构设计上，芯体厚度由管排数决定，翅片高度和长度决定迎风边界，铜管中心距需兼顾翅片翻边高度、片体强度与空气阻力。多排管路并非简单并列，而是通过弯头构成连续流路，使冷媒在芯体内部经历多次折返，延长换热路径。端部弯头外露区域应避开风机支架和箱体钣金，防止装配干涉；管路伸出段还需考虑焊接位置、保温层包覆以及减振空间。若用于蒸发器，冷凝水排出方向、翅片表面亲水涂层和接水盘边界需要同步校核；若用于冷凝器，则应关注排风短路、周边热回流以及压缩机舱散热组织。

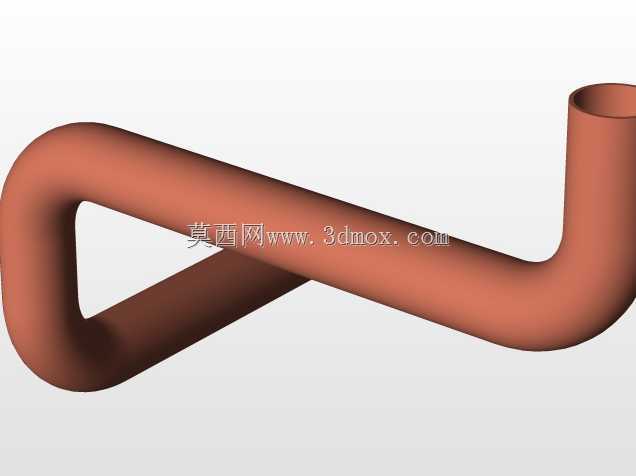

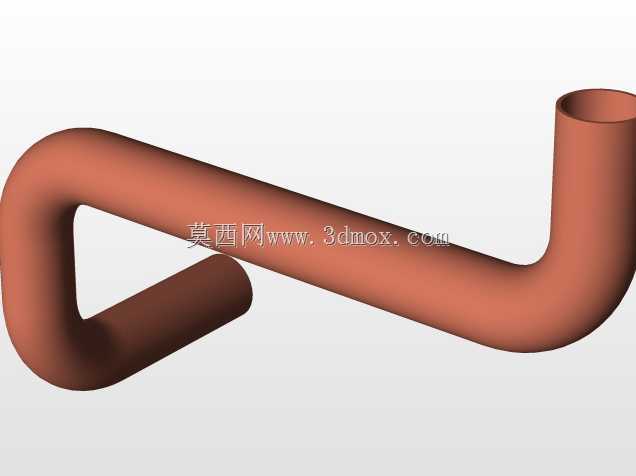

　　外形边界方面，该模型主体为规则长方体，最外侧轮廓由翅片包边确定，管路弯头在芯体左右方向形成额外突出尺寸。安装时不能仅按芯体长宽高预留空间，还需把弯管高度、接管螺母或钎焊操作距离、管路挠度变形以及维护拆卸间隙计入边界。芯体与钣金框架之间通常设置侧边固定孔或压板，模型端部可见的安装位可用于定位；装配后应保证翅片面与风道密封，避免未经过换热的空气旁通。

　　三维建模时，翅片阵列数量大、重复特征多，适合先建立单片翅片轮廓与翻边孔，再按片距进行线性阵列；铜管可按直管段与弯头分段构建，保证中心线连续、折弯半径一致。端部弯管是干涉检查重点，尤其是靠近箱体、风机网罩和管路接头的位置，需要在装配环境中核对运动件与静止件的最小间隙。翅片边缘较薄，建模时不必追求每一处微观翻边，但片距、管孔位置、排距和整体外轮廓必须准确，因为这些参数直接影响风量、压降和换热能力。

　　在设备选型阶段，这类芯体通常依据制冷量、风量、迎面风速、管内介质温度和环境条件确定排数与片距。片距过小会提高换热面积，却容易积灰或增大凝露风阻；片距过大则空气侧换热不足。铜管管径和回路数影响冷媒压降，回路过长会造成流动阻力增大，回路过短又可能导致分配不均。实际工程中还需结合风机曲线校核芯体阻力，使工作点落在风量与噪声均可接受的范围。

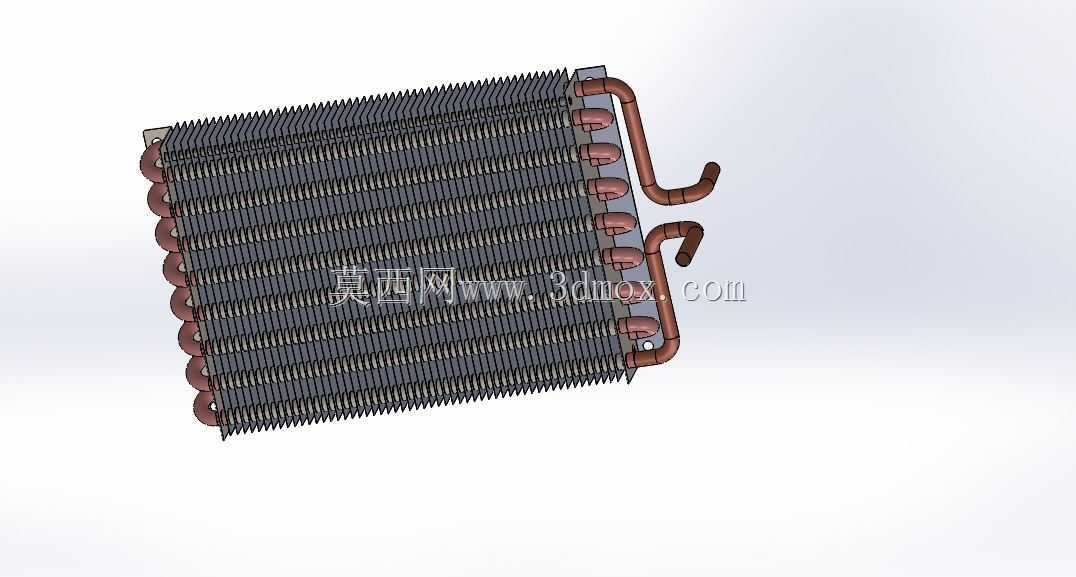

　　该模型清晰表达了翅片、直管、U形弯管和外接管嘴之间的空间关系，可用于空调箱体布局、风道设计、管路走向检查、装配干涉分析以及教学演示。对结构工程师而言，重点不在单个零件的复杂造型，而在于薄翅片阵列、密集管路与整机安装边界之间的协调；对制冷系统设计人员而言，该结构则是连接热力计算、风路组织和现场管路装配的关键部件。
