增压发动机板翅式中冷换热总成

　　在增压柴油动力、小排量涡轮增压汽油动力以及固定式燃气机组的进气管路布置中，压缩后的新鲜空气经压气机叶轮做功后温度会明显抬升，高温进气直接进入燃烧室会带来充量密度下降、爆震边界收窄、排温升高以及氮氧化物生成量增加等一系列连锁问题，中冷换热总成正是布置在压气机出口与节气门或者进气歧管之间的关键换热部件，通过环境侧横掠气流带走压缩空气携带的热量，在不改变增压压力目标值的前提下把进气温度拉回到合理区间，直接提升整机扭矩输出余量与高负荷工况运行稳定性。

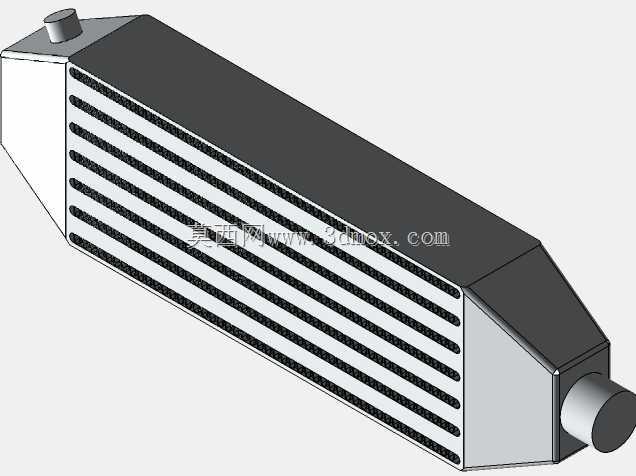

　　这套换热总成采用板翅式芯体作为核心换热结构，冷热两侧通道由多层堆叠的隔板与冲压成型的翅片分隔构成，热侧走增压后的高温压缩空气，冷侧走车辆行驶或者冷却风扇驱动产生的环境横风，相邻流道之间通过钎焊形成连续导热路径，翅片一方面承担二次扩展换热面的作用，把隔板表面的热量快速分散到气流边界层内部，另一方面在堆叠方向为薄隔板提供刚性支撑，避免增压脉冲压力下芯体出现鼓胀变形。从模型呈现的结构可以看到芯体整体为规整的六面体堆叠形态，两侧集成封闭端箱结构，端箱并非薄壁空心腔体，内部预留了流道导向与安装加强结构，气流从一侧端箱的接口进入后被均匀分配到每一层热侧流道，完成换热后在另一侧端箱汇集送出，避免局部流道流量分配不均导致的换热死区。

　　建模过程中首先需要锁定芯体的堆叠基准，所有翅片层、隔板、封条都以芯体中心面为对称参照逐层阵列，保证冷热流道交替顺序不会出现错位；端箱与芯体结合面需要保留完整的搭接密封边，对应实际生产中的钎焊焊缝区域，不能为了简化外观把结合面做成零厚度贴合；进出气接口的朝向、法兰边厚度以及安装支耳的开孔位置都按照整车机舱的布置边界预留，接口端面保留足够的平面区域用于对接硅胶管或者硬管法兰，支耳位置避开芯体最外侧的薄弱封条区域，把整车振动带来的交变载荷传递到端箱的加强筋位置，避免焊缝长期受拉出现泄漏。

　　外形尺寸层面，芯体的迎风面宽度、厚度以及堆叠高度需要和机舱前端冷却模块的安装框匹配，正面投影不能和散热器、空调冷凝器的迎风区域发生干涉，厚度方向要给前后的密封海绵、导风罩以及管路弯头留出装配间隙，端箱向外伸出的接口段要和发动机缸盖侧的进气管路走向对齐，避免橡胶管出现大角度弯折造成流阻陡增。安装边界上，总成四周与机舱横梁、线束、空调管路的静态间隙需要覆盖动力总成悬置在启停、急加速工况下的最大窜动量，底部支撑点采用带减震垫的螺栓连接，抵消路面颠簸带来的刚性冲击。

　　结构设计阶段还要重点考量两侧流道的阻力匹配，热侧增压空气的流道截面不能过度收窄，否则会导致压气机背压升高、泵气损失上升，冷侧翅片的密度可以适当提高，利用车辆行驶的迎面风压获得足够的换热系数，在换热效率和进气阻力之间找到平衡；端箱内部的导向曲面做平滑过渡，消除气流急转弯带来的局部涡流，同时端箱壁厚按照承压工况设计，能够承受增压系统瞬态泄压时的压力冲击，长期运行下不会出现开裂脱焊。这类换热部件在工程机械、商用车辆、乘用增压车型以及小型燃气发电机组中都有广泛应用，完整的三维结构可以直接用于机舱布置校核、换热流道仿真前处理以及安装工装的设计参考。
