单缸往复式蒸汽动力机组结构

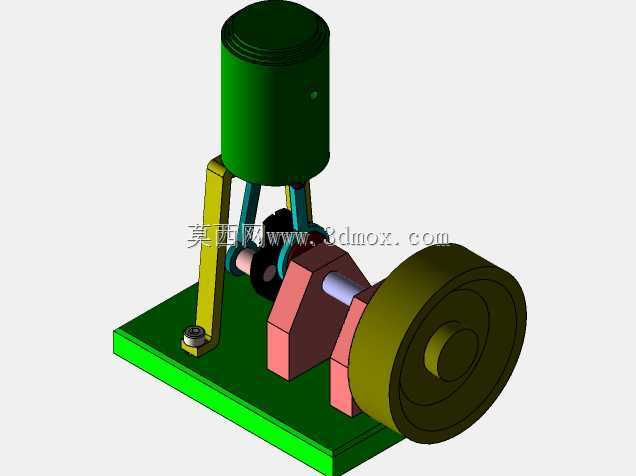

　　这套单缸往复式蒸汽动力装置以立式汽缸、曲柄连杆转换机构和惯性飞轮为核心，完整呈现了早期热力动力设备将蒸汽压力能转化为旋转机械能的典型结构逻辑，在机械原理教学演示、小型动力装备复原、传统动力设备科普展陈以及复古动力装置研发参考场景中都有明确的应用价值。整套装置采用一体式平板底座承载所有功能部件，底座为矩形平板结构，边缘预留了多个安装固定孔位，现场布设时可直接通过螺栓将整机锁定在混凝土基础、钢制台架或者实验工作台面上，安装边界清晰，底座长宽尺寸可覆盖全部运动部件的投影范围，侧向预留的检修空间仅需满足连杆摆动、飞轮旋转的安全距离即可，不需要额外搭建复杂的支撑框架。从结构布局来看，立式圆柱形汽缸布置在底座后侧上方，

　　通过两根立式支撑立柱与底座刚性连接，汽缸内腔容纳往复运动的活塞组件，蒸汽进排汽通道集成在汽缸侧部，工作时高压蒸汽进入汽缸推动活塞沿竖直方向做直线往复运动；活塞下端通过十字头结构与连杆铰接，连杆斜向布置，将活塞的直线推力传递到前侧的曲轴轴段，曲轴由两组分体式轴承座支撑，轴承座通过紧固件固定在底座前侧区域，轴系的同轴度可通过轴承座底部的调整垫片进行校准，保证曲轴转动时无卡滞、偏磨问题。曲轴的输出端安装大直径厚重飞轮，飞轮轮缘质量占比高，运转时可储存足够的转动惯量，有效抵消单缸动力做功冲程的间歇性扭矩波动，让曲轴输出的转速保持平稳，避免活塞经过上下止点时出现机构卡死或者转速骤降的问题；飞轮端同时作为动力输出端，可通过带轮、

　　联轴器或者齿轮副外接小型发电机、轻工机械负载或者演示用作业机构，适配低转速、大扭矩的动力输出需求。设计过程中首先围绕动力传递路径排布部件：将汽缸的竖直运动轴线、十字头滑动导轨的导向面、曲轴的回转中心布置在同一装配基准平面内，避免连杆运动时产生附加侧向弯矩，降低运动副的磨损速率；支撑立柱采用对称布局，既承担汽缸的重量，也可抵消活塞往复运动产生的竖直冲击载荷，防止汽缸工作时出现晃动。所有运动铰接位置都预留了润滑注油空间，销轴类零件采用可拆卸配合结构，长期运行后可快速更换磨损的轴套、密封件，维护拆解不需要整体拆卸底座，大幅降低了检修工作量。整机外形轮廓紧凑，最高处为汽缸顶端，最外侧突出部件为飞轮轮缘，

　　安装时只需保证飞轮旋转半径范围内无障碍物，连杆摆动区域不与周边管线、护罩发生干涉即可完成布设；外露的运动部件可额外加装安全防护网，在教学演示场景中既能清晰展示曲柄连杆的运动过程，也能避免操作人员误触运动构件。整套结构完整还原了往复式蒸汽机的核心工作原理，每个零件的装配关系、运动配合间隙都经过合理校核，既可以作为机械原理课程中曲柄滑块机构、能量转换系统的具象教学载体，也能为小型余热蒸汽动力装置、传统动力复原项目的结构设计提供直接的参考依据，帮助设计人员快速理解立式单缸动力设备的布局逻辑、受力传递路径和安装固定方式。
