差速器总成传动结构三维设计

　　差速器总成是车辆传动系统中连接主减速输出与左右驱动半轴的核心部件，主要布置在驱动桥桥壳内部，也可根据整机布局集成在变速器输出端。它的核心作用是在动力持续传递的过程中，允许两侧驱动轮以不同角速度旋转，使车辆在转弯、路面起伏或两侧轮胎附着条件不一致时，避免轮胎拖滑、扭转载荷累积和传动件异常磨损。

　　从实际工况看，差速器不仅承担扭矩分配，还要承受半轴齿轮、行星齿轮、十字轴以及差速器壳之间反复变化的冲击载荷。直线行驶时，两侧驱动轮阻力相近，行星齿轮随差速器壳整体公转，将动力均衡传递给左右半轴；转弯时，内侧车轮行驶半径较小、转速降低，外侧车轮需要更高转速，行星齿轮便在十字轴上产生自转，通过行星齿轮与半轴齿轮的啮合关系自动补偿两侧转速差。该结构在乘用车、商用车、工程机械、农用运输设备以及部分轮式特种装备中都有广泛应用。

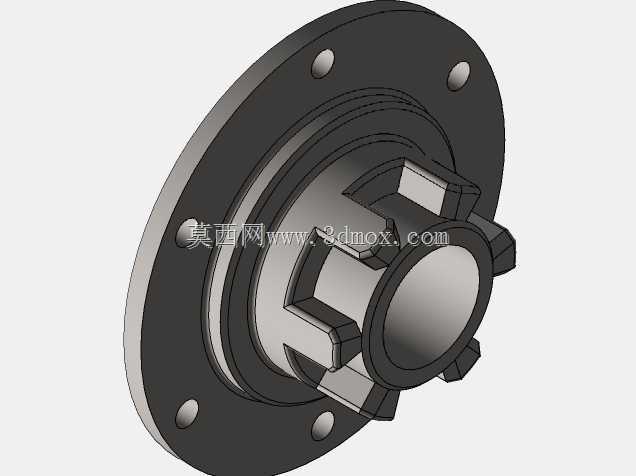

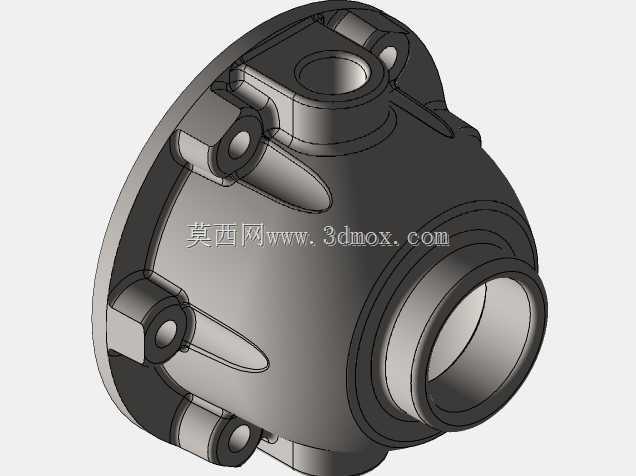

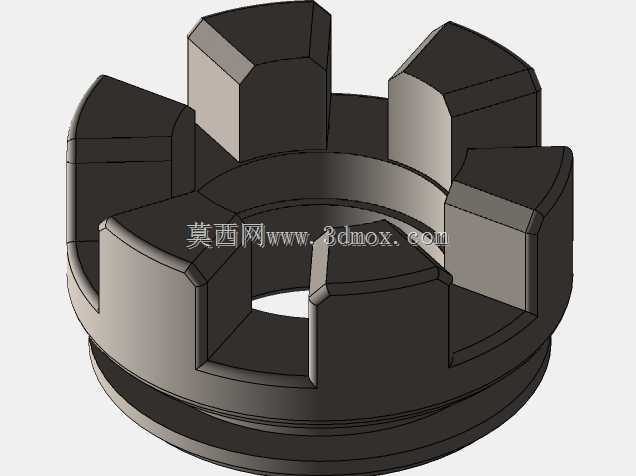

　　本套三维结构围绕开放式锥齿轮差速器展开，主体由差速器壳、行星锥齿轮、半轴锥齿轮、十字行星轴、轴承配合段、连接螺栓、输入法兰及半轴输出接口等部分组成。差速器壳作为承载基体，外部设置与主减速从动齿轮连接的安装面和螺栓孔，内部形成齿轮容纳腔。壳体轮廓并非单纯按外观造型处理，而是围绕齿轮包络空间、润滑油流动路径、螺栓装拆空间和轴承支承位置逐步确定。壳体壁厚在轴承座圈、齿轮支承区和螺栓连接区进行局部加强，在非主要承力区域则通过合理减薄控制转动惯量。

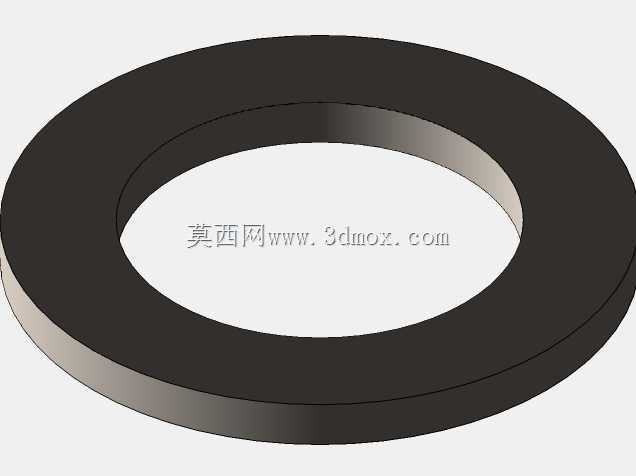

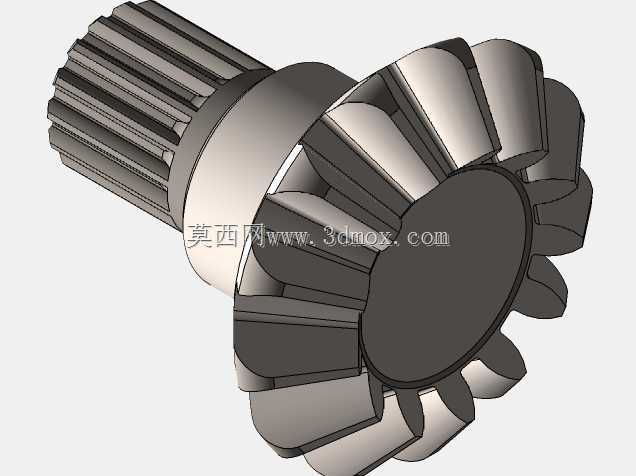

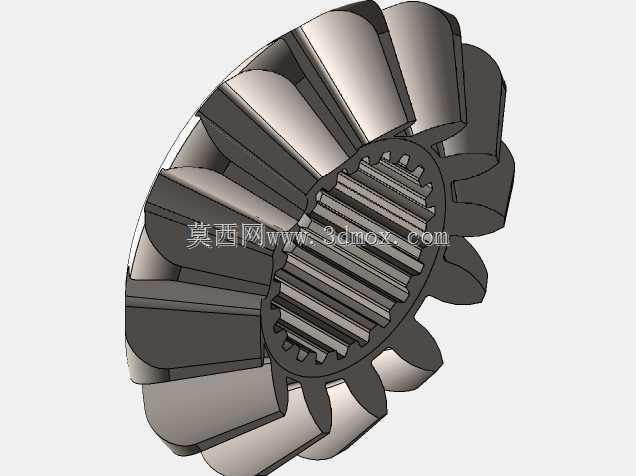

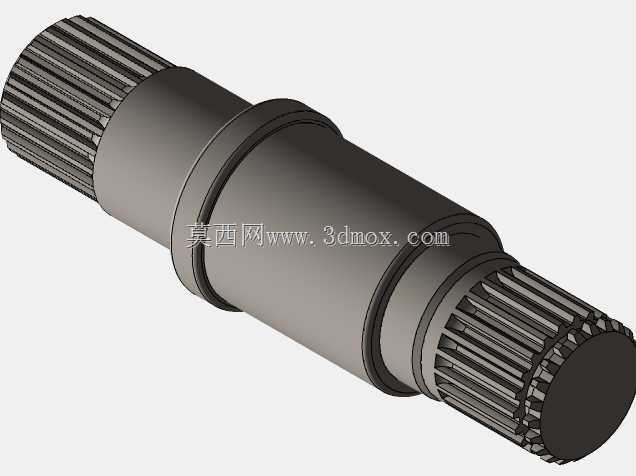

　　齿轮部分采用锥齿轮啮合形式，行星齿轮套装在十字轴轴颈上，半轴齿轮从壳体两侧伸入并与行星齿轮相啮合。建模时需要重点控制齿轮节锥角、背锥位置、啮合侧隙和齿面接触区。行星齿轮背面与差速器壳支承面之间通常设置减摩垫片或球面支承结构，用于承受齿轮啮合产生的轴向分力，并在磨损后提供调整余量。半轴齿轮内孔采用花键结构与驱动半轴连接，花键参数需与半轴强度、扭矩等级和装配间隙匹配，既要保证扭矩可靠传递，也要避免花键端部应力集中。

　　十字轴是差速器内部的关键传力件，四个轴颈分别支承行星齿轮。轴颈中心线与半轴齿轮轴线应保持准确相交，轴颈之间的位置度直接影响齿轮啮合平稳性。若十字轴轴线偏斜，行星齿轮在自转和公转过程中会出现齿面载荷不均、局部卡滞和温升异常。三维设计中通常将十字轴与差速器壳的定位孔、行星齿轮内孔、垫片厚度作为一组装配尺寸链进行校核，而不是孤立绘制单个零件。

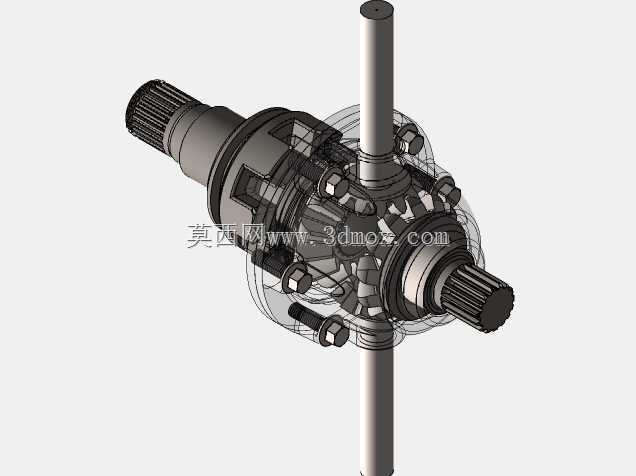

　　外形与安装边界方面，差速器总成整体呈横向布置，左右两端为半轴齿轮及轴承支承区域，中部为鼓形壳体，内部容纳齿轮组。主减速从动齿轮通常通过螺栓固定在差速器壳法兰上，从动齿轮的分度圆、螺栓分布圆和壳体外圆之间需要预留足够壁厚。总成两侧由圆锥滚子轴承支承在桥壳或变速器壳体轴承座内，轴承跨距决定壳体受载时的弯曲变形趋势。输入端与输出端的轴线关系、桥壳内腔最小间隙、半轴插入深度、螺栓扳手空间以及润滑油进入壳体的油孔位置，都需要在总装阶段同步检查。

　　设计思路上，差速器壳体不宜只追求封闭完整，而要兼顾装配可达性。齿轮、十字轴和垫片通常从壳体侧面或背部开口装入，再通过盖体、螺栓或止动结构封闭。壳体上的开窗和油孔可使齿轮运转时带起润滑油，对齿面啮合区、十字轴轴颈和轴承位置进行飞溅润滑。若油道布置不合理，高速工况下容易出现局部缺油，导致齿轮胶合和垫片烧蚀。

　　在结构校核中，应关注差速器壳法兰螺栓的预紧方向、轴承预紧力对壳体变形的影响，以及行星齿轮在最大差速转速下的运动干涉。半轴齿轮花键端部应避免与壳体内壁发生接触，行星齿轮转动极限位置不得与壳体加强筋碰撞。对于重载设备，还需考虑差速器在单边车轮打滑时的扭矩放大效应，壳体加强筋应沿螺栓拉力和齿轮轴向力传递方向布置，而不是均匀增加壁厚。

　　从三维建模角度看，该总成适合采用自顶向下方式建立：先确定左右半轴轴线、主减速齿轮轴线和桥壳安装基准，再布置十字轴中心与齿轮节锥交点；随后根据齿轮包络生成壳体内腔，依据轴承外圈尺寸确定支承孔，最后补充螺栓、垫片、油孔和加强筋。这样处理能够保证运动件与固定件之间的间隙关系清晰，也便于后续根据桥壳空间或扭矩需求调整齿轮规格、法兰尺寸和轴承位置。整体结构强调装配逻辑、载荷传递路径和润滑维护空间，是机械传动设计中典型的差速装置三维实例。
