CFD分析用离心泵蜗壳叶轮流体域结构

　　这套几何结构面向计算流体动力学仿真需求搭建，完整还原了离心泵从进口直管段、叶轮旋转域到蜗壳收集腔再到出口扩散管的全部过流通道，是开展水力性能预测、内部流场诊断与工况匹配分析的基础载体。在实际工程中，这类模型常用于清水输送、循环水系统、中小型供水泵站以及工艺流体增压环节的前期方案验证，工程师可以在样机加工之前，通过数值模拟把握设备在额定工况附近的扬程、流量与效率表现，减少反复试制带来的成本与周期压力。

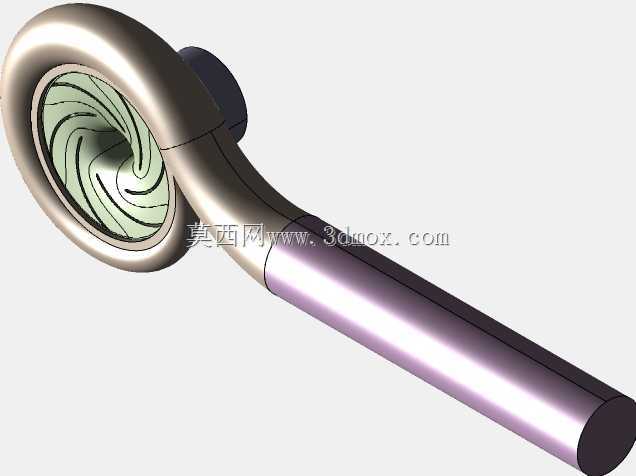

　　从结构组成上看，模型最前端为一段轴向延伸的圆柱形吸入管，其作用是让来流在进入叶轮之前获得较为平稳的速度分布，避免入口偏流直接诱发叶片进口冲角异常。吸入段之后衔接的是离心叶轮，叶片采用空间扭曲形态，沿轮毂到轮缘方向型线连续变化，能够在旋转过程中对流体持续做功，把机械能转化为流体的压力能与动能。叶轮外侧环绕的蜗壳呈螺旋渐扩形态，流道断面沿周向逐步扩大，负责把叶轮甩出的高速流体有序汇集，并在向出口过渡的过程中降低流速、提升静压。蜗壳末端接出弯向布置的长锥形扩散管，管路走向与泵体形成明显的弯折关系，这一布局在仿真时需要重点保留，因为出口段的几何走向会直接影响压力回收效果与下游阻力特性。

　　设计思路上，该结构并没有把注意力放在外壳、支座、紧固件等外部实体上，而是围绕流体真实经过的空间进行建模，叶轮区域与固定蜗壳区域之间的分界面清晰，便于后续在求解器中设置旋转参考系或滑移网格。叶片数量、叶道包角以及蜗壳隔舌位置都按照离心式水力机械的常规组织方式布置，隔舌与叶轮外缘之间保留了必要的间隙，这一间隙过小会加剧动静干涉压力脉动，过大则会增加回流损失，建模时需要结合比转速与目标工况权衡。长出口管的设置也并非随意，它为流场在离开蜗壳后提供了充分的发展长度，使出口边界条件不必紧贴扰动剧烈的断面，有利于提高计算收敛性与结果稳定性。

　　从安装边界角度理解，进口直管保持规则圆柱面，轴线方向明确，适合在装配环境中与上游吸入管路进行同轴对接；出口扩散管沿切向延伸后形成稳定的圆柱连接端，中心线位置、管径变化段和末端接口面都需要在总体布置中预留足够空间。由于蜗壳径向轮廓与出口管长向尺寸叠加，设备在泵房或机组台架上占用的并不只是泵体本身体积，弯管外侧还应留出检修拆装和管路支撑的空间。叶轮作为旋转部件，其轴向位置与吸入室、蜗壳前后壁面的配合关系决定了口环泄漏与轴向力大小，结构复核时应同步关注轮毂侧、轮缘侧的间隙边界，避免在后续细化设计中出现摩擦或泄漏通道不合理的问题。

　　在应用层面，这类几何既可用于额定点性能核算，也可用于变流量工况下的驼峰特性、空化风险与蜗壳压力脉动评估。通过观察叶道内的速度矢量、隔舌附近的回流区以及扩散管内的分离趋势，设计人员能够判断叶片出口角、蜗壳断面面积增长规律和出口锥角是否协调。对于三维建模从业者而言，处理此类结构的关键在于保证流体域连续、叶片曲面光顺、旋转域与静止域交界面闭合，同时控制进口段与出口段的长度，使几何既不过度简化而丢失关键流动特征，也不因冗余细节影响网格划分与计算效率。整体来看，该模型抓住了离心泵内部能量转换的核心通道，能够为水力设计优化、系统选型校核以及仿真教学提供直观而完整的结构依据。
