小米收获后冲压扭转脱粒作业机构

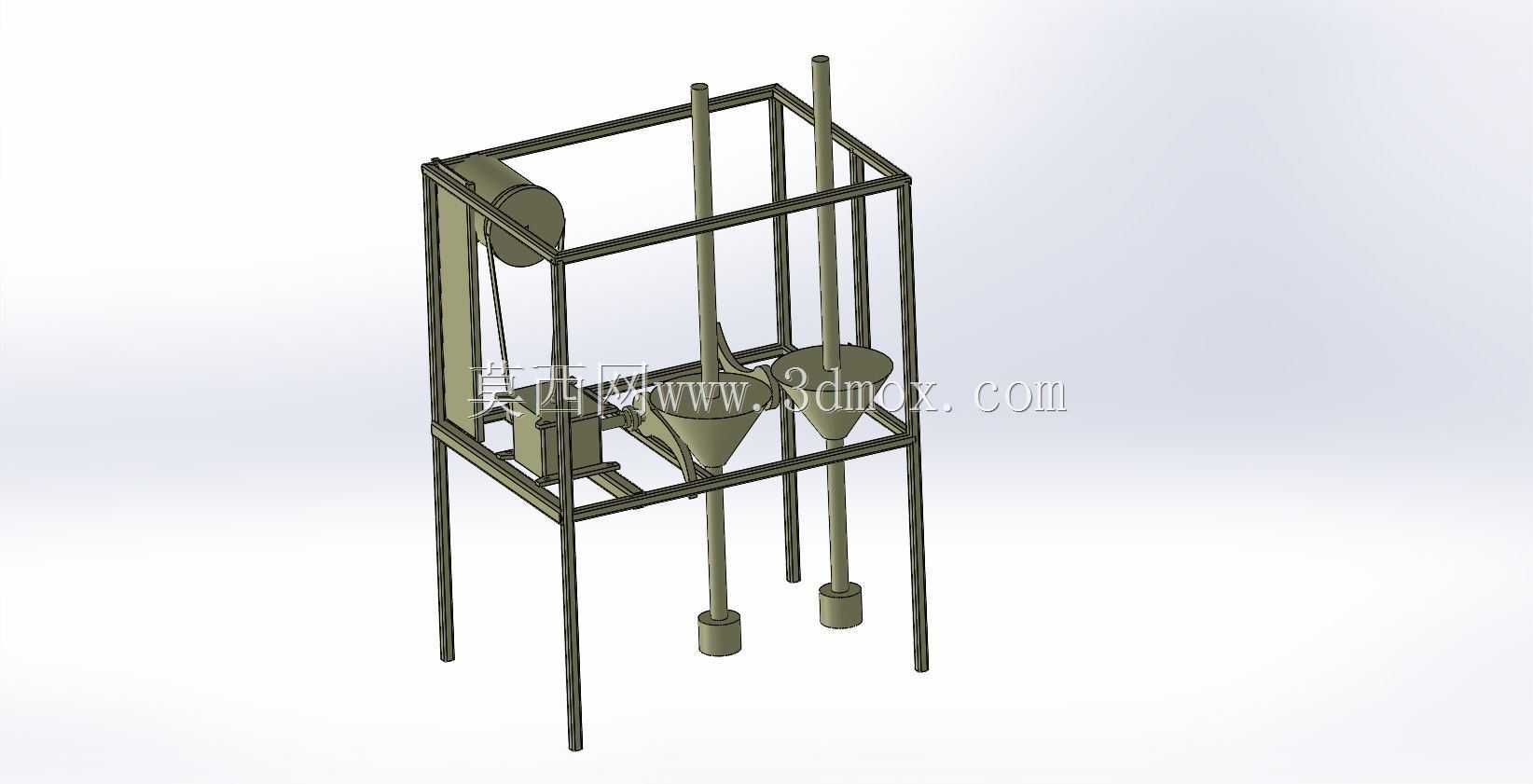

　　该三维结构对应小米收获后处理环节中的小型脱粒与籽粒清理作业装置，整体以方管焊接框架作为承载主体，框架采用矩形截面型材围合成立式支撑骨架，四根主立柱沿设备四角竖直布置，中部设置两层水平承托台面，下层台面用于固定动力传动组件与执行机构安装座，上层台面预留料斗与导向杆件的装配空间，框架顶部设置横向连接杆件提升整体抗扭刚度，避免冲压执行件高频往复动作时机架出现侧向晃动。设备的核心执行逻辑依托凸轮-从动件运动副实现，动力输入端布置在框架左侧上部，带轮与传动带将旋转动力传递至凸轮轴，凸轮轮廓按照预设运动规律加工，推动从动杆件完成周期性升降与扭转复合动作，从动件下端连接冲压作业头，作业头正对下方集料工位，作业时冲压头以设定行程反复捶打、

　　揉搓带穗小米物料，配合扭转动作使谷粒与穗轴分离，替代传统人工捶打脱粒的作业方式。物料暂存与导流结构采用双锥斗布局，两个锥形料斗并排固定在框架中部台面，锥斗大端朝上承接待处理的小米穗料，锥斗小端朝下对接导料管路，处理完成的籽粒与颖壳混合物可沿锥面汇聚后向下导出，锥斗的倾斜角度按照小米籽粒的自然休止角设计，避免物料在锥壁滞留架桥。设备下部伸出两根竖直导向杆，导向杆末端设置缓冲承接座，既作为从动冲压件的下行限位基准，也可承接捶打过程中散落的物料，导向杆与机架台面之间配置滑动轴套，保证从动件往复运动的同轴度，减少偏磨卡滞风险。从现场布置边界来看，整机为立式窄幅结构，占地面积较小，适合农户庭院、小型农产品加工点的室内外场地摆放，

　　框架底部立柱可直接落地固定，也可配套加装减震垫降低作业振动传递；设备高度方向预留了人工投料的操作空间，上层锥斗的进料口高度适配人工手持穗料投料的作业姿态，无需额外搭建高位投料平台。结构设计上优先保证运动机构的可维护性，凸轮轴、从动杆、传动带轮均布置在框架外侧或易拆卸位置，磨损后可快速拆解更换，锥斗与机架采用螺栓紧固连接，可根据处理不同谷物的需求更换对应规格的导流斗与冲压锤头。该机构的运动特性贴合小米脱粒的工艺需求：凸轮轮廓的升程段控制冲压头快速下行接触物料，远休止段保持捶打压力使谷粒充分脱落，回程段带动冲压头抬起并同步完成小角度扭转，带动物料翻转换位，保证每一批次穗料都能受到均匀的捶打揉搓作用，相比纯直线冲压机构，

　　复合扭转动作可减少谷粒夹带在穗轴间隙中未脱净的问题。机架的杆件排布避开了物料下落路径与人工操作区域，左侧动力组件外侧可加装防护挡板，防止传动部件运转时接触操作人员，下部导料位置可对接集料袋或小型风选设备，直接完成脱粒后籽粒的收集与初清。建模过程中各运动副的装配关系完整还原，凸轮与从动件的接触轮廓、杆件之间的铰接位置、框架焊接节点的连接形式均按实际加工逻辑搭建，可直接用于机构运动仿真验证，核验冲压行程、扭转角度、动力输入转速匹配性，也可为小型杂粮脱粒设备的改装优化提供结构参考。
