带广告展示位的智能多功能垃圾桶

　　这款公共环卫设施的三维结构设计，核心围绕城市商圈、步行街区、商超出入口、校园主干道以及交通枢纽等候区的实际投放需求展开，没有采用传统家用垃圾桶的窄桶身思路，而是把垃圾收纳、户外广告承载、后续物联网功能拓展三个模块整合到同一套壳体结构里，整体落地安装的占地边界控制在长宽600mm见方以内，不含顶部广告灯箱的桶体高度约850mm，加上上方广告展示面之后总高度不超过1.8m，既不会遮挡行人通行视线，也能保证广告展示面处于站立行人的自然视线区间。

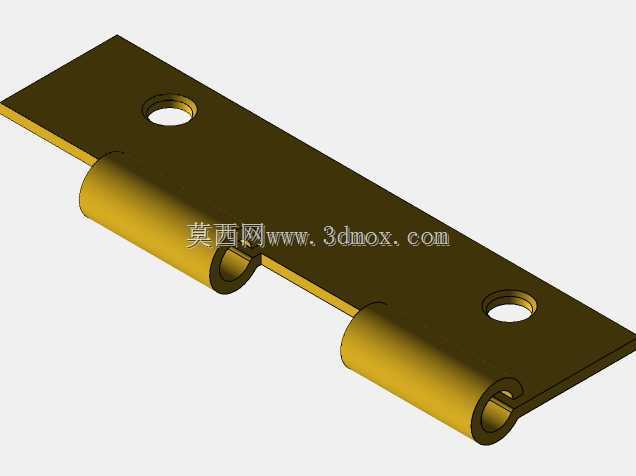

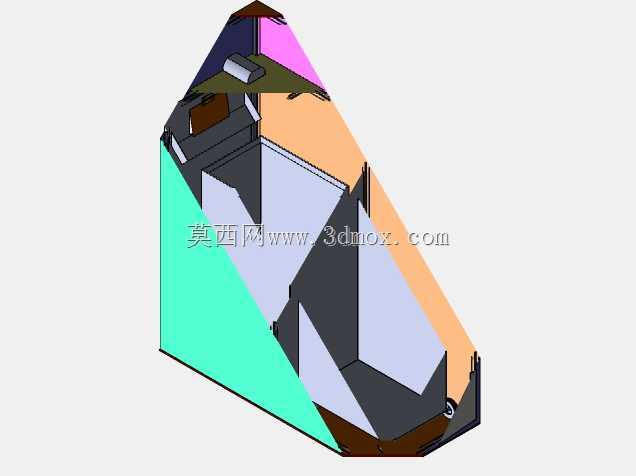

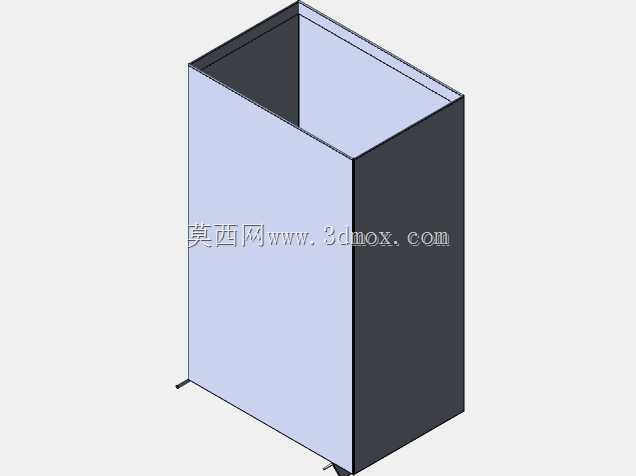

　　从结构拆分逻辑来看，桶体下部是独立的垃圾容纳腔，预留了标准240L标准环卫垃圾桶的推入空间，桶身正面设置感应开合的投放门，投放口距离地面高度控制在750mm，适配成年人站立投放垃圾的抬手高度，不需要弯腰掀开桶盖，也能避免手部直接接触桶体造成交叉污染。投放门的转轴采用隐藏式合页结构，布置在桶身内侧顶部，门体闭合后外表面和桶身广告面齐平，没有突出的棱角，在人流密集的公共区域不会剐蹭过往行人。桶身底部预留了100mm高的混凝土安装基座贴合面，四个角点设置M12膨胀螺栓的固定孔位，安装时可以直接把桶体锁死在人行道硬化地面上，遇到大风天气或者人流倚靠也不会出现倾翻。

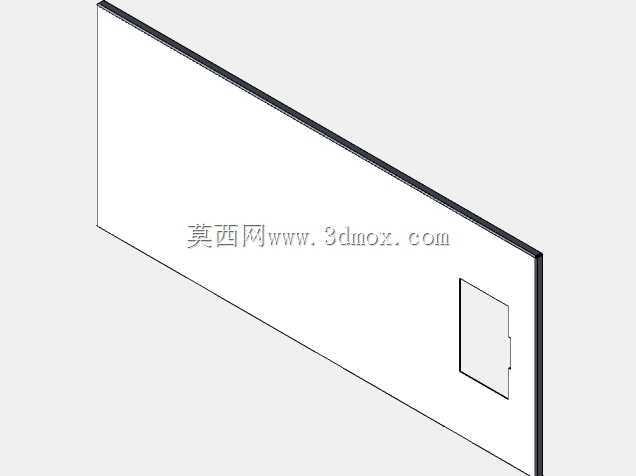

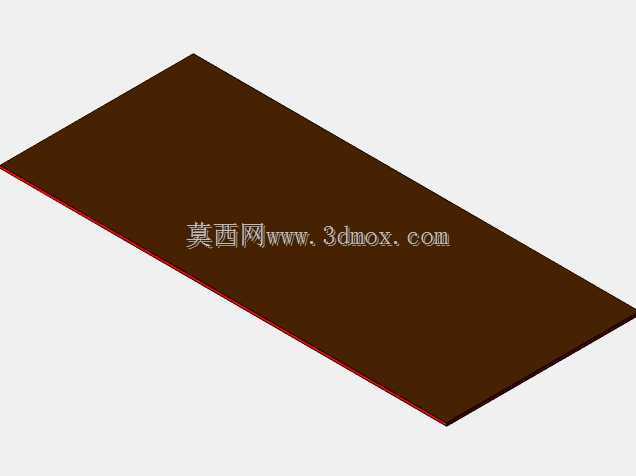

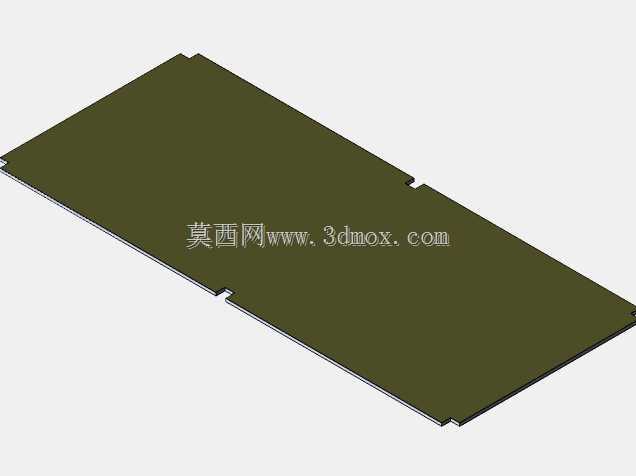

　　广告展示模块的设计没有直接把印刷海报贴在桶身外壁，而是在桶身上部朝向人流来向的两个立面预留了整块平整的展示面板安装位，面板和桶体内壁之间留出20mm的空腔，既可以内嵌超薄LED灯条做成背光广告灯箱，也可以直接夹装高清喷绘海报，面板四周采用橡胶密封条压边，雨天时雨水不会顺着面板缝隙渗入桶身内部腐蚀电路或者污染内桶。展示面板的固定采用侧边暗扣结构，运维人员更换广告内容时只需要用专用工具撬开侧边压条，不需要整体拆解桶身，单次更换海报的作业时间可以控制在十分钟以内。

　　针对后续物联网功能的拓展，结构设计阶段就在桶身顶部的空腔里预留了150mm×100mm的电气安装空间，自带的安装螺柱可以直接固定满溢检测传感器、红外感应模块、无线传输网关以及小型供电电池，不需要后期在桶壁上额外打孔固定。满溢传感器的探测窗口对准下方内桶的开口位置，当桶内垃圾堆积到距离投放口200mm的阈值位置时，传感器可以直接触发后台告警，通知环卫清运人员及时到场处理，避免垃圾溢出堆积在桶外。红外感应模块的探测范围覆盖投放口前方300mm的区域，行人手持垃圾靠近时投放门自动开启，投放动作完成后延时3秒自动闭合，门体关闭过程中如果检测到中间有障碍物会自动回退，避免夹伤孩童或者卡滞垃圾袋。

　　桶身的侧面预留了清运开门，开门角度可以达到120度，环卫作业时可以直接把内部的标准垃圾桶整体拉出倾倒，不需要探身到桶体内掏取垃圾，大幅降低清运作业的劳动强度。桶体所有外露的棱边都做了R5以上的圆角倒钝处理，金属壳体的接缝处打胶密封，整体防护等级可以达到IP54，露天布置时日常的洒水清扫、小雨冲刷都不会造成内部结构锈蚀。广告展示面的载荷也做了校核，整块面板可以承受12级阵风的风载荷，在沿海多风城市的户外街区布置也不需要额外加装斜向支撑。和传统单一收纳功能的垃圾桶相比，这套结构把公共环卫设施的空间利用率做了大幅提升，不需要在人行道上单独设立广告牌和垃圾桶两个独立设施，减少了公共空间的占用，广告位的运营收益也可以覆盖部分环卫设施的运维成本，适配智慧街区、无人商圈的改造升级需求。
