螺旋紧凑型节能荧光灯结构造型

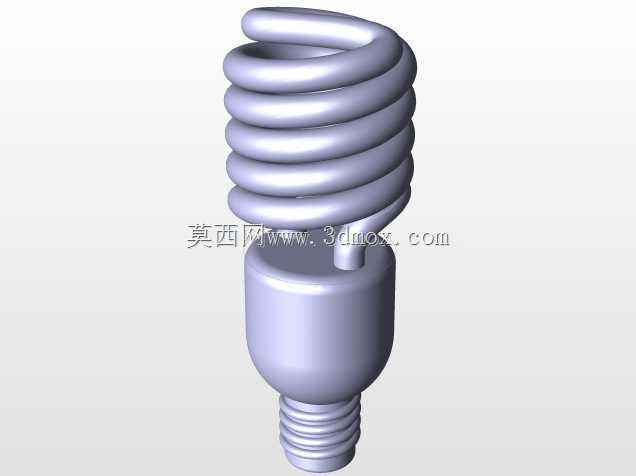

　　这套三维造型围绕紧凑型荧光灯的典型结构展开，重点还原螺旋发光管、过渡塑壳与螺口灯头之间的装配关系。模型没有停留在外观展示层面，而是把灯具在实际安装、更换和空间校核中经常遇到的边界条件纳入建模过程，适合用于照明产品结构设计、教学演示、灯具装配验证以及小型电器外观方案评审。

　　从使用场景看，这类螺旋荧光灯曾广泛出现在室内顶灯、台灯、壁灯、走廊照明以及小型设备舱照明中。它依靠螺旋盘绕的玻璃管在有限高度内增加放电管长度，从而在较小外形尺寸下获得较高光效。与直管荧光灯相比，螺旋结构能够把较长的灯管压缩到接近普通白炽灯泡的占用空间内，因此在替换传统灯源时具有明显的尺寸优势。建模时需要特别关注灯管外径、螺旋节距、盘绕圈数和整体高度之间的关系：圈数增加会提升发光管长度，但也会使灯管外径包络变大；节距过小会造成相邻管壁间距不足，影响成型和散热；螺旋顶部过渡不顺则会导致外观生硬，也不利于玻璃弯管理解。

　　灯体下部采用常见的螺口安装形式，螺纹区域承担机械固定与电气连接双重作用。结构设计中，螺口直径、螺纹牙型高度和旋入长度需要与标准灯座匹配，旋入过程应保证导向顺畅，不能出现灯头与塑壳不同轴造成的卡滞。模型中螺纹段保持连续回转特征，上方与塑壳底座衔接，衔接处需要留出足够的包覆长度，使灯头在拧紧受力时不会松动。塑壳部分承担容纳镇流元件、隔离带电部件、固定灯管下端以及提供外观过渡的作用，其外形呈上窄下宽的圆润腔体，既可以避开内部元件，又能在灯管与金属螺口之间形成稳定支撑。

　　在功能特性上，螺旋灯管并非简单的等距弹簧造型。灯管从下部塑壳伸出后，需要沿螺旋轨迹连续上升，并在顶部形成平滑回转。建模时应保证扫掠路径曲率连续，截面沿路径保持圆形，避免出现局部压扁、扭转突变或相邻管段干涉。灯管下端进入塑壳的位置要考虑密封和固定，两根管脚之间的间距需与内部电子元件布局相协调。塑壳外壁不宜过度追求复杂曲面，因为该类零件通常采用薄壁成型思路，壁厚变化过大会引起收缩不均；外壁拔模方向也应与灯头轴线一致，便于后续模具结构处理。

　　外形尺寸校核方面，整灯的最大包络由螺旋灯管外径决定，安装高度则由螺口底端到螺旋顶部的总高决定。在灯具选型时，不能只核对灯头规格，还要确认灯罩内部是否能容纳螺旋管外径，以及灯体顶部与灯罩封闭端之间是否留有安全距离。若用于水平安装的小型灯具，还应关注灯体重心与螺口轴线的重合度；螺旋部分相对塑壳居中，可减少悬臂偏置带来的振动和松动风险。对于三维建模人员，可将模型拆分为螺旋灯管、塑壳主体、螺纹灯头三个主要区域进行参数化控制：灯管截面直径控制发光管粗细，螺旋半径控制最大外径，圈数和高度控制照明能力，塑壳外径控制与灯罩的配合边界，螺口长度控制安装深度。

　　从结构表达角度看，该模型清晰呈现了节能灯从发光体到安装接口的完整形态。螺旋管的连续曲面适合用于扫掠、放样和曲率检查训练；下部塑壳适合练习回转体、薄壁腔体和过渡圆角处理；金属螺口则可用于螺纹表达、同轴装配和安装干涉分析。整体结构虽然不复杂，但对尺寸协调性要求较高，任何一个螺旋参数或灯头位置的偏差，都会直接影响灯具能否装入标准灯座和灯罩。通过该造型，可以较完整地理解紧凑型照明产品在空间限制、发光管长度、安装接口和外观成型之间的平衡方式。
