带剪叉升降与视觉采集的轮式巡检机器人

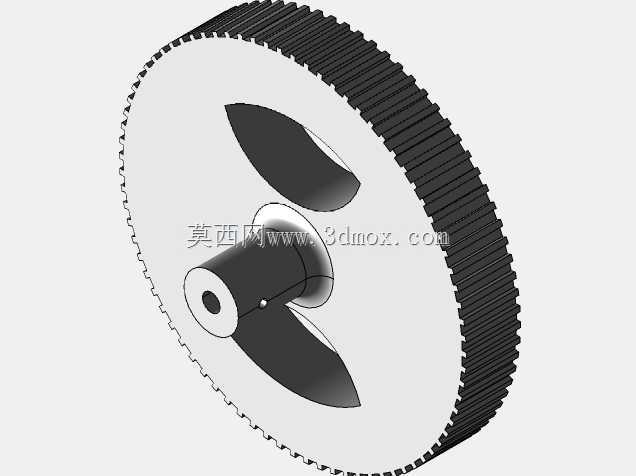

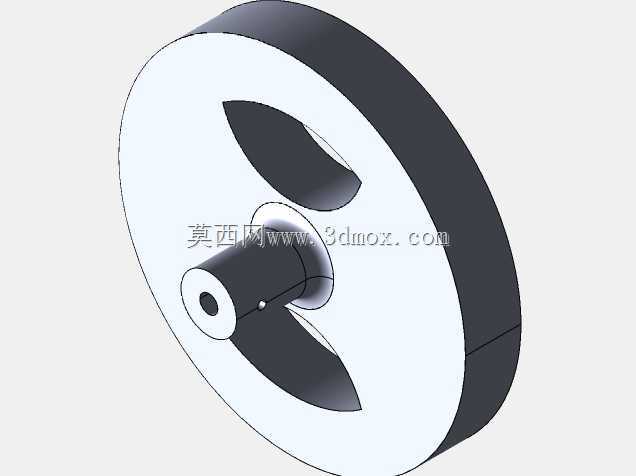

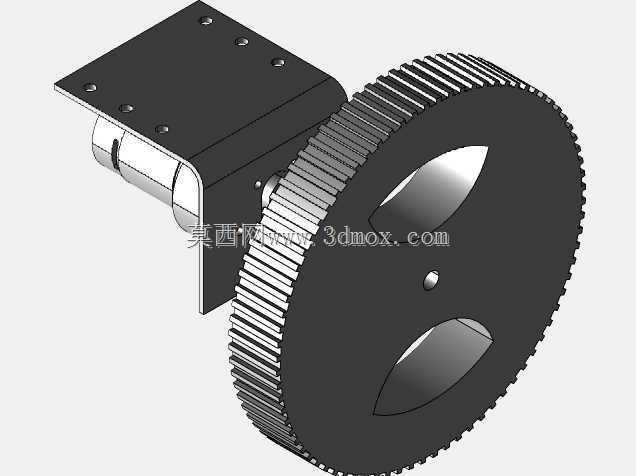

　　这套轮式巡检机器人的结构方案，最初是面向厂区室内通道、仓储货架间、实验室设备区这类需要重复巡查的场景搭建的。整机采用差速轮式底盘作为移动载体，底盘框架预留了足够的电池仓、驱动轮安装位与控制板固定孔位，两侧驱动轮独立布置，配合前端随动万向轮，既可以完成直线行进、原地转向，也能在狭窄通道内小半径调头，适配多数平整硬化地面的巡检路线。

　　视觉采集单元没有直接固定在底盘上，而是通过一套剪叉式升降机构承载，这也是整套结构的核心设计点。剪叉臂组采用对称交叉铰接布局，每一组剪臂的铰接孔位同轴度在建模阶段就做了约束匹配，驱动端采用直线推杆沿底盘纵向布置，推杆伸缩时带动剪叉臂夹角变化，从而把顶部摄像头安装台平稳抬升或收回。低位状态下整机高度控制在较低范围，能够顺利穿过设备下方、货架横梁下方的低矮空间；高位状态下摄像头视野可以越过普通操作台、料箱顶部，完成高位仪表读数、设备顶面状态、货架上层货物的图像采集，弥补固定高度摄像头视野盲区大的问题。

　　在结构细节处理上，剪叉臂的铰接销轴位置都预留了轴用挡圈安装槽，避免运行过程中销轴轴向窜动；顶部摄像头安装台设计了标准的螺孔阵列，既可以固定普通USB视觉摄像头，也可以替换成红外测温模块、气体检测传感器这类巡检常用负载，拓展不同的检测功能。底盘四周预留了防撞条安装槽，实际使用时可以粘贴橡胶缓冲条，在误触墙面或者设备时缓冲冲击力，保护内部元器件。

　　从安装边界来看，整机收缩状态下的占地面积控制在小型AGV常用的通道适配尺寸内，轮距设置兼顾了行走稳定性与通道通过性，不需要对现有厂区通道做大规模改造就可以部署。升降机构的行程经过参数化匹配，完全收回时剪叉臂完全折叠收纳在底盘上层的容纳槽内，不会额外突出机身轮廓；完全升起后顶部负载的重心依然落在底盘支撑轮廓范围内，避免举升状态下整机前倾侧翻，建模阶段也对举升极限位置的整机稳定性做了重心校核，确保在静止采集图像时不会出现晃动。

　　设计过程中没有采用复杂的履带或者全向轮结构，核心考量是室内巡检场景地面以平整地坪为主，普通橡胶驱动轮的抓地力已经足够，同时轮式结构的维护成本更低，磨损后只需要更换轮皮或者整个轮组，后期运维难度小。剪叉升降的方案相比多级直线导轨升降，同等行程下收缩后的厚度更小，结构重量更轻，对底盘的负载压力更低，交叉臂的受力分布也更均匀，长期反复升降不容易出现单侧卡滞。

　　整套三维结构把移动底盘、升降执行机构、视觉负载安装接口三个模块完全拆分，设计人员可以根据实际巡检场景的需求，单独调整底盘的电池容量、轮径大小，也可以修改剪叉臂的层数来改变升降行程，或者在顶部安装台加装照明补光灯、声学采集装置，不需要对整体主体结构做大规模改动。走线空间在底盘框架和剪叉臂侧面都做了预留，摄像头的信号线、升降推杆的电源线可以沿结构内侧布置，避免行走升降过程中线缆被拉扯剐蹭，所有活动关节处的线缆弯曲半径也在建模时做了模拟验证，满足反复弯折的使用要求。
