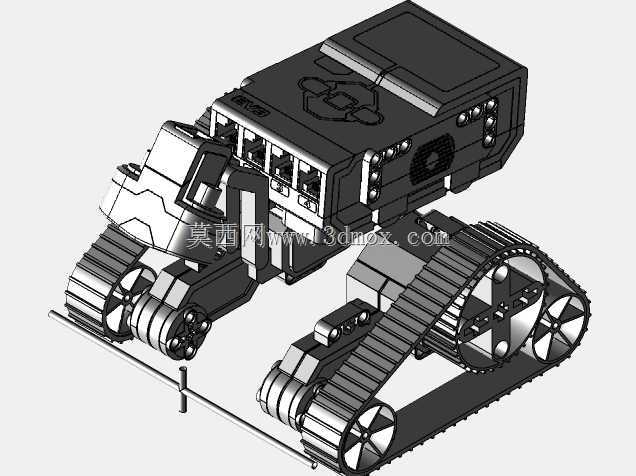

履带式小型侦察巡检移动机器人结构

　　这款履带式移动载体的结构设计，核心围绕狭小空间内的稳定通行需求展开，整体采用双侧独立履带驱动布局，区别于轮式结构的通过性短板，可应对碎石路面、浅度障碍、小幅坡度等复杂非铺装场景，常见于管廊巡检、狭窄区域侦察、厂区高危点位巡查等作业场景，作为搭载各类探测模块的移动承载平台使用。从结构设计逻辑来看，整机采用上下分层的舱体布局，上层为封闭的设备装载舱，预留了充足的内部安装空间，可根据实际作业需求搭载图像采集、气体检测、温湿度传感等不同功能模块，舱体边角做了圆弧过渡处理，既可以降低通行时的剐蹭风险，也能优化结构应力分布，避免边角位置受撞击出现开裂。双侧履带模块采用独立悬挂的铰接设计，每个履带单元包含驱动轮、承重轮、导向轮与一体式履带带体，

　　驱动轮布置在履带单元后侧，与舱体内置的驱动输出端直接连接，减少传动链路的动力损耗；承重轮沿履带接地段均匀排布，保证整机重量均匀传递到接触面，降低单位面积压强，在松软路面通行时不易出现陷滞问题。行走机构的铰接设计允许单侧履带模块相对主舱体产生小幅摆角，在经过不平整路面时，履带可以更好地贴合地面轮廓，避免出现单侧履带悬空失去抓地力的情况，提升越障过程中的行走稳定性。从安装边界来看，整机外形紧凑，主舱体宽度控制在常规成年人肩宽范围内，可顺利通过宽度600mm以上的狭窄通道，整机高度较低，重心集中在舱体中下位置，在25度以内的坡度上行进时不会出现倾翻风险；履带带体采用带横向凸起的防滑结构，在金属面、水泥面、湿滑瓷砖面都能保持足够的抓附力。

　　舱体侧面预留了标准化的接口安装位，不需要对主结构做二次打孔改造，就可以外接各类功能附件，侧面的格栅结构兼顾了内部设备的散热需求与舱体防护能力，可阻挡大粒径的飞溅杂物进入舱体内部，同时保证空气流通带走驱动模块与搭载设备运行产生的热量。前端的结构做了倾角处理，在翻越垂直障碍时可以借助斜面引导抬升车体，降低越障时的动力冲击，整个行走结构没有外露的易缠绕部件，在经过有线缆、杂草的场景时，不会出现杂物卷入轮系卡滞行走机构的问题，适配多类复杂作业环境的使用需求。
