通用竞赛移动机器人整机结构设计

　　这套移动机器人结构方案面向校园工程训练赛事、小型任务对抗赛以及实验室自动化巡线作业场景搭建，整机采用紧凑低矮的底盘布局思路，在有限的赛场边界内兼顾行走稳定性、任务拓展空间与后期改装余量。从实际赛场使用来看，这类通用竞赛机器人常需要在铺设标识线的场地上完成定点停靠、物料搬运、障碍绕行等连续动作，底盘的轮系布置直接决定过弯姿态与启停精度，结构设计阶段没有采用冗余的复杂悬挂，而是以刚性框架配合对称轮组保证重复走位的一致性，避免赛场反复调试中因弹性件形变带来的轨迹偏差。

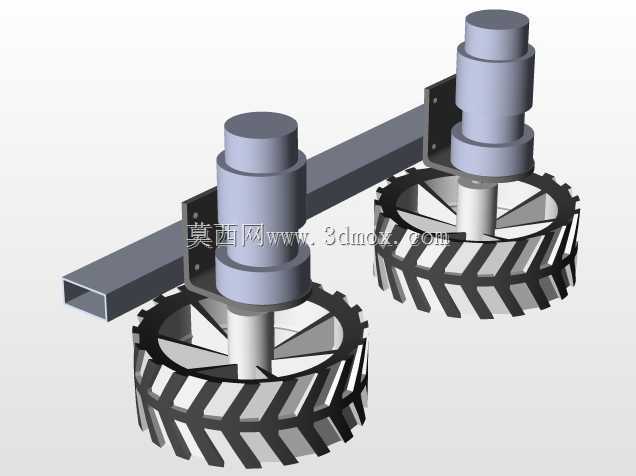

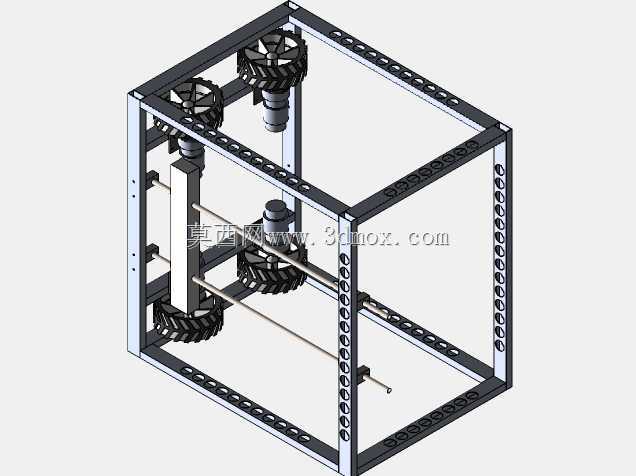

　　整机框架以轻量化板材拼接为主，承载面预留了多组阵列安装孔位，上层可以根据不同赛题任务加装机械爪、升降推杆、视觉摄像头模组或者物料储仓，孔位间距按照常用小型紧固件规格排布，改装时不需要在主承力板上二次钻孔，既保住底盘刚性，也能缩短赛前调整周期。行走部分采用两侧独立驱动的轮组布局，左右轮差速完成转向，底盘前后端预留从动支撑轮的安装位，支撑轮高度可通过垫片微调，保证四轮在不平整赛场垫面上都能有效接触，不会出现驱动轮悬空丢步的问题。驱动轮的轮心距、底盘离地间隙都经过取舍：离地间隙控制在刚好越过赛场拼接缝与小型门槛的范围，过高会抬升整机重心，急转向时容易侧倾；过低则会在场地接缝处剐蹭底板，影响行进平顺性。

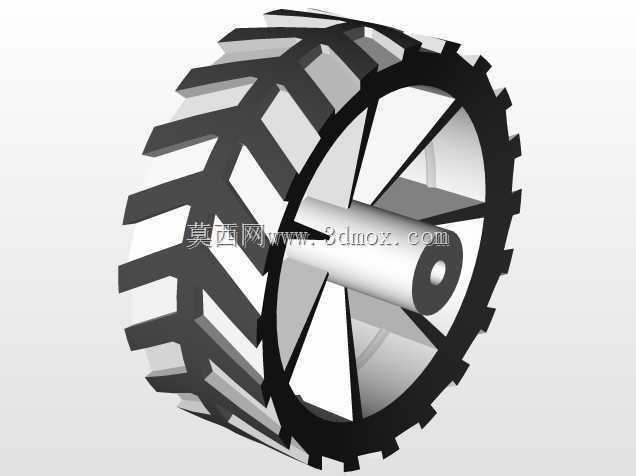

　　从外形安装边界来看，整机长宽尺寸适配多数常规竞赛赛场的通行通道宽度，框架边角做了切角处理，在窄道会车或者过弯时不会因为棱角剐蹭场地围挡。底盘上层的元件安装区做了分层规划，底层贴近底板的位置布置配重与驱动组件，把重心压到最低，中层留给控制板、驱动板与接线走线，上层平面作为任务执行机构的安装基准，走线槽沿着框架内侧预留，避免线束外露被轮组卷入或者在剐蹭中脱落。轮组的安装支座采用可拆卸结构，轴承位与轴肩的配合尺寸留了合理公差，日常维护拆换轮体或者更换不同摩擦系数的轮胎时，不需要拆解整个底盘，只需要松开支座固定件即可完成替换，适配不同场地表面的抓地需求。

　　设计过程中优先保证结构的工艺可实现性，所有板件轮廓都适合激光切割或者小型数控铣加工，没有复杂的异形曲面，参赛队伍即便用常规板材加工也能快速复现整机组装。框架的连接点位分散在主承力梁上，紧固件受力均匀，长时间反复启停、碰撞围挡后也不会出现局部连接松动。针对赛事中常见的碰撞场景，底盘前端预留了缓冲件的安装空间，可以加装弹性防撞条或者接触开关，碰撞触发后可以及时反馈信号调整行进路径，防撞结构和主框架之间采用弱连接设计，撞击力先被缓冲件吸收，不会直接传递到主控板与上层任务机构。

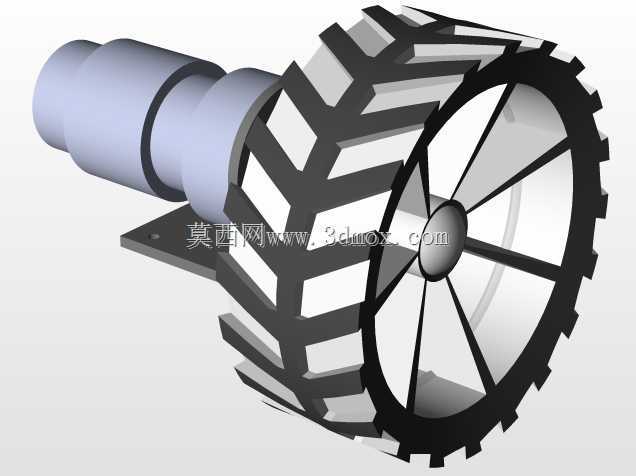

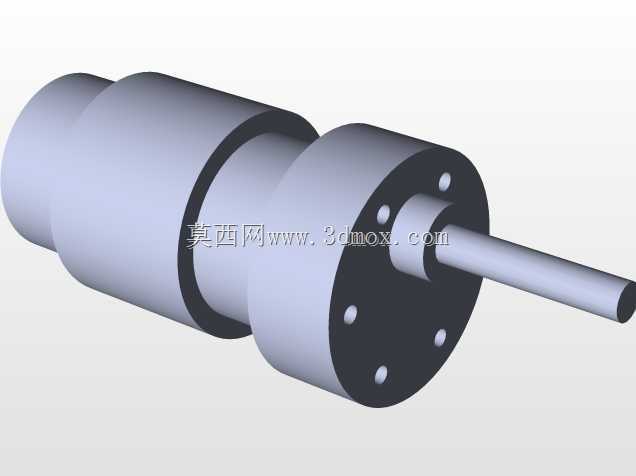

　　整机的动力安装位兼容常规小型驱动电机的固定尺寸，电机输出轴与轮体之间的传动路径尽量缩短，减少传动间隙带来的走位误差，轴系配合处预留了限位台阶，装配时可以快速定位轮体的轴向位置，不会出现轮体偏磨、运转时窜动的问题。底盘上还预留了传感器安装支架的固定点，巡线传感器、测距传感器都可以根据赛题要求调整安装高度与前后位置，传感器支架采用长槽孔固定，调试时可以前后滑动调整检测距离，锁定后位置稳定不会在行进中移位。

　　这套结构没有过度追求复杂的外观造型，所有构型都服务于赛场实际运行需求：紧凑的投影面积方便在窄道内灵活转向，分层的安装空间让电气元件与执行机构互不干涉，可拆换的轮组与支座适配不同场地条件，预留的拓展孔位可以覆盖多数竞赛任务的改装需求，既适合参赛队伍作为基础底盘快速搭建任务样机，也可以作为实验室小型移动载具用于巡线检测、物料转运的验证平台，结构逻辑贴合工程实际装配与调试的使用习惯，减少后期改装中的结构返工。
