轮式巡检机器人转向驱动轮组结构

项目分类:工业机器人 发布时间:2022-05-03 ID:617763
  • 轮式巡检机器人转向驱动轮组结构
  • 轮式巡检机器人转向驱动轮组结构
  • 轮式巡检机器人转向驱动轮组结构
  • 轮式巡检机器人转向驱动轮组结构

  这套轮组结构主要面向厂区巡检机器人、仓储AGV、小型服务移动底盘的转向行走场景,核心作用是把直行驱动与原地转向两个动作集成在同一安装单元内,避免底盘布置多套独立轮系带来的走线复杂、同步控制难度高的问题。实际落地场景里,这类集成舵轮常被用在狭窄通道的巡检设备上:车间设备之间的通行宽度往往不足一米,普通差速底盘在直角转弯处需要多次进退调整位姿,而带独立转向轴的轮组可以让轮体自身绕竖直轴线旋转,配合整车控制器的角度指令,既能完成小半径转弯,也能实现斜行、横移等特殊行走姿态,适配设备旁定点停靠检测、货架间精准对位的作业需求。

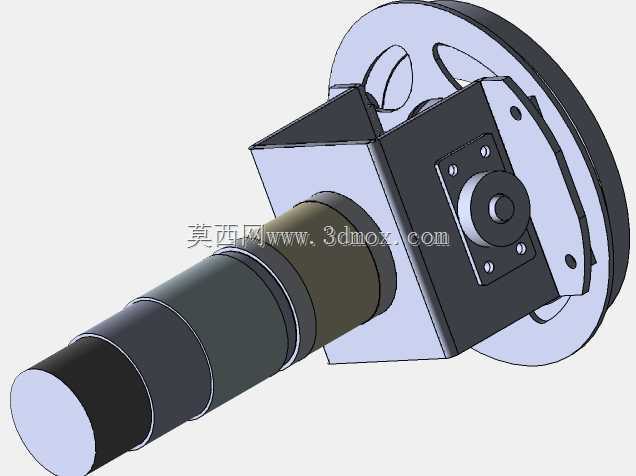

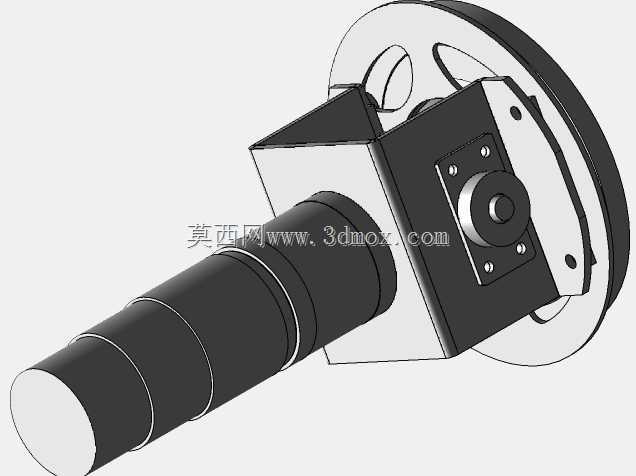

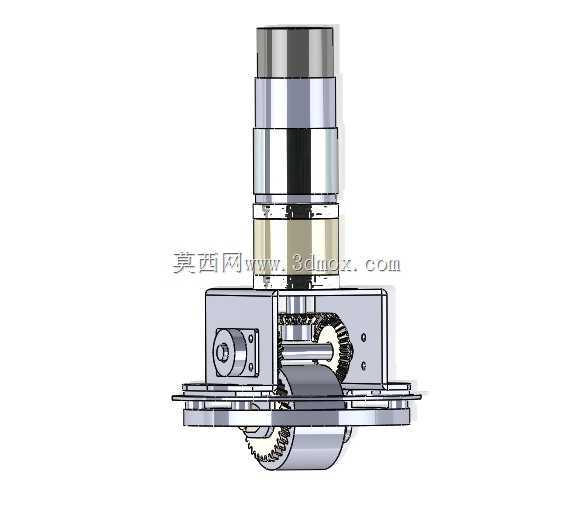

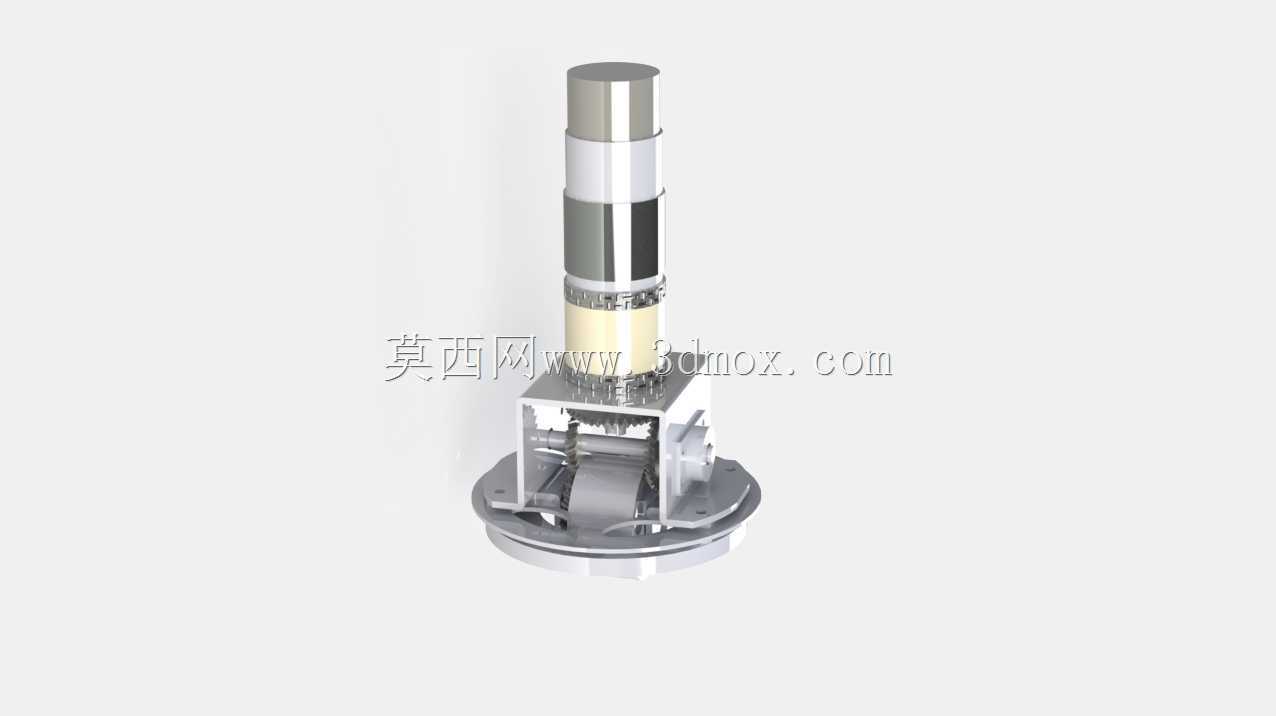

  从结构分层来看,整套装置沿竖直方向分为三段:最上方是驱动动力段,采用叠装式的动力输出单元,外壳做阶梯圆柱造型,不同直径的轴段分别对应轴承安装位、动力输出连接位与顶部固定法兰,安装时顶端法兰直接锁附在底盘上安装板的预留孔位,动力段的输出轴向下伸入中间的转向传动腔。中间腔体是转向动作的核心区域,腔体采用折弯拼焊的盒式壳体,侧面预留检修盖板,拆开后可以直接看到内部的传动齿轮副:转向动力从侧方输入,经过小齿轮与回转大齿圈的啮合,把旋转扭矩传递给下方的轮架,带动整个行走轮绕竖直中心轴线回转。盒体壳体的四个角位预留了沉头安装孔,既可以和上方动力段的连接法兰锁合,也能作为整个轮组和机器人底盘主梁的连接基准,装配时先以壳体的底平面为找平基准,调整齿圈啮合侧隙在0.1到0.2毫米区间,再依次锁紧紧固螺栓,避免转向过程中出现齿面卡滞、回程间隙过大的问题。

  最下方是行走执行段,包含轮体、轮轴与支撑底座:轮体采用实心橡胶包覆轮毂的结构,轮面宽度适配50毫米级的安装槽,橡胶层可以抵消车间地坪的微小凸起、接缝带来的振动,避免车载检测传感器因为行走抖动出现数据漂移。轮轴横穿轮体中心,两端支撑在下部叉型架的轴承座内,行走动力从中间传动腔的输出端经过齿轮副传递到轮轴,驱动轮体转动实现整车前进后退。下部支撑底座是一块圆形法兰板,板上沿圆周均匀分布安装孔,既可以承接上方转向齿圈的回转扭矩,也能在底盘布置时作为轮组高度调节的基准面——当不同项目的底盘离地间隙要求不同时,可以在法兰板和底盘安装面之间加减调整垫片,把轮面的接地比压控制在设计范围内,避免出现轮体悬空或者单轮过载的情况。

  设计过程中优先考虑了狭小空间的装配兼容性:整体竖直叠装的布局让轮组在底盘上的水平投影仅为一个直径略大于轮体直径的圆形,不需要在底盘侧面额外伸出转向驱动机构,整车底盘的轮廓可以做到非常紧凑。传动腔的齿轮全部采用闭式润滑,腔体结合面加装密封垫,日常车间运行时粉尘、地面溅水不会进入啮合区域,维护时只需要定期从注油孔补充润滑脂,不需要频繁拆解轮体。转向角度的限位通过腔体内的机械挡块实现,软件层面设置软限位的同时保留硬限位,防止控制信号异常时轮体过度旋转扯断内部动力线缆。针对不同载重等级的选型需求,这套结构的安装接口可以做模块化适配:轻载巡检场景下可以缩小顶部动力段的外径,降低整体重量;重载搬运场景下可以加宽下部轮体、加大齿轮模数,提升承载能力,而上下法兰的连接孔位保持通用,不需要重新设计底盘的安装梁结构。现场调试时,只需要标定转向零位、轮体转速与转向减速比三个参数,就能把轮组接入整车的运动控制体系,不需要对底盘其余结构做大幅改动。
