循环阀齿轮集成外壳防护装置

　　这套结构围绕循环阀现场使用中的防护与传动集成展开，核心目标是把原本外露、分散布置的齿轮传动组件完整收纳进封闭外壳内，使阀门执行端在潮湿、粉尘、检修碰撞频繁的泵房、暖通管路、工业循环水系统中仍能保持稳定动作。实际工程里，循环阀常安装在设备夹层、管廊支架或机组旁，周边空间狭窄，维护人员走动、管道保温施工、工具搬运都可能碰伤外露齿轮；同时循环水系统附近湿度高，若传动件长期裸露，齿面容易积灰、锈蚀，润滑脂也会被冲刷或污染。将齿轮装置集成到外壳盒中，首先解决的就是机械防护问题，外壳形成独立腔体，把啮合齿轮、传动连接板和安装基准面包围起来，减少外界异物进入啮合区。

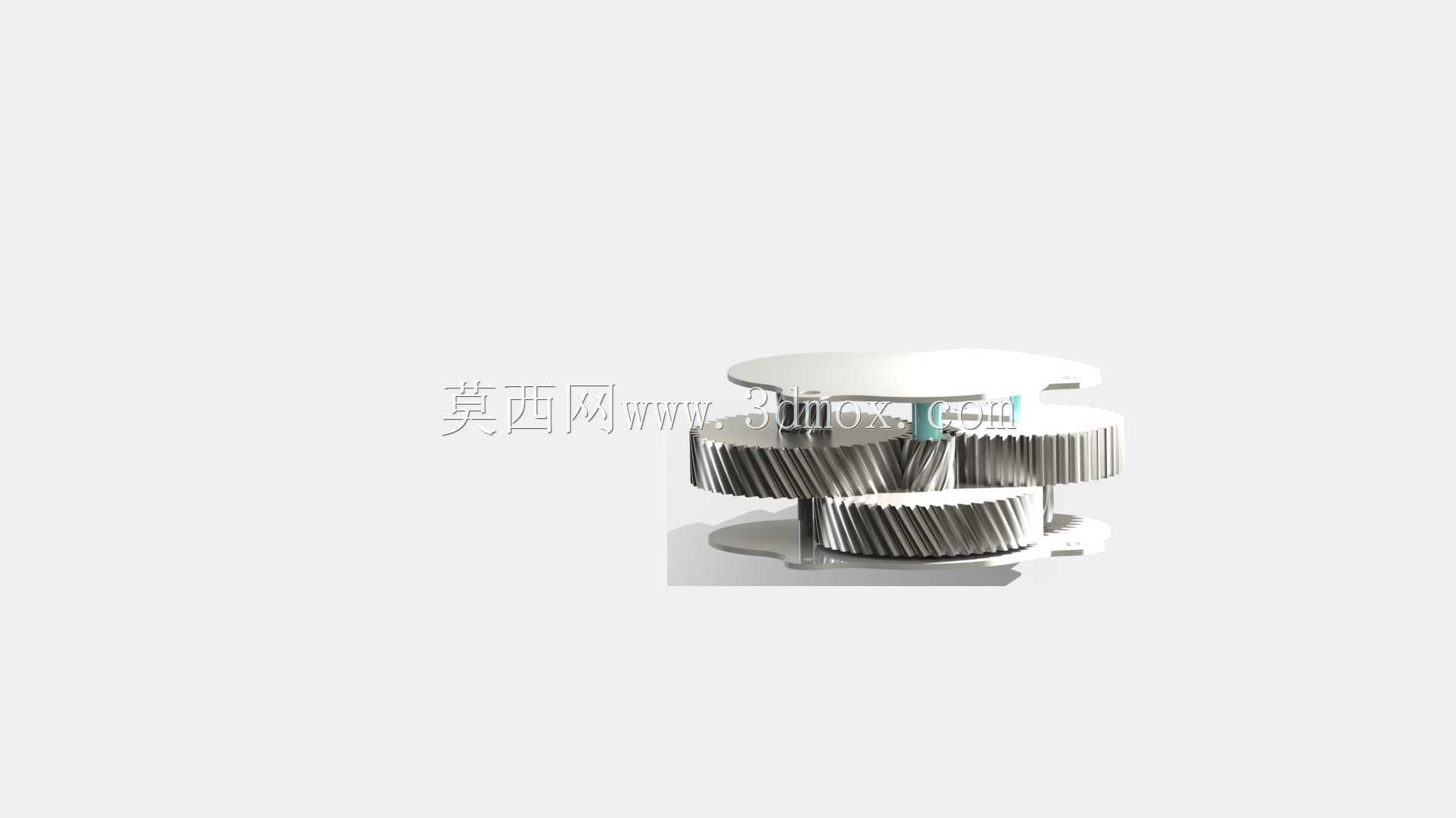

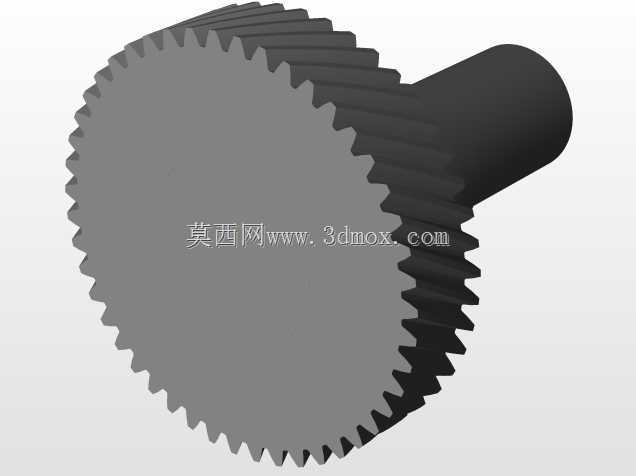

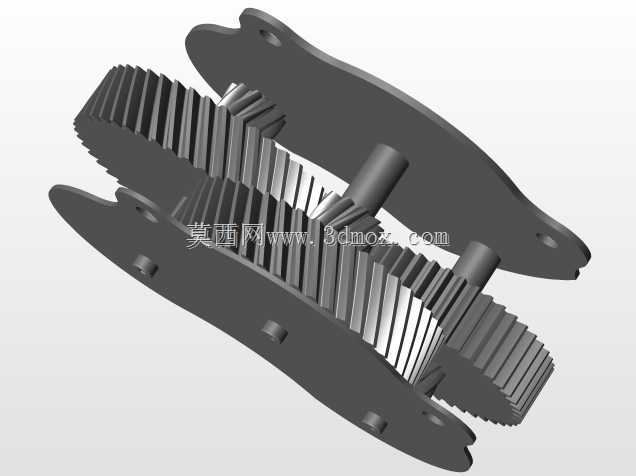

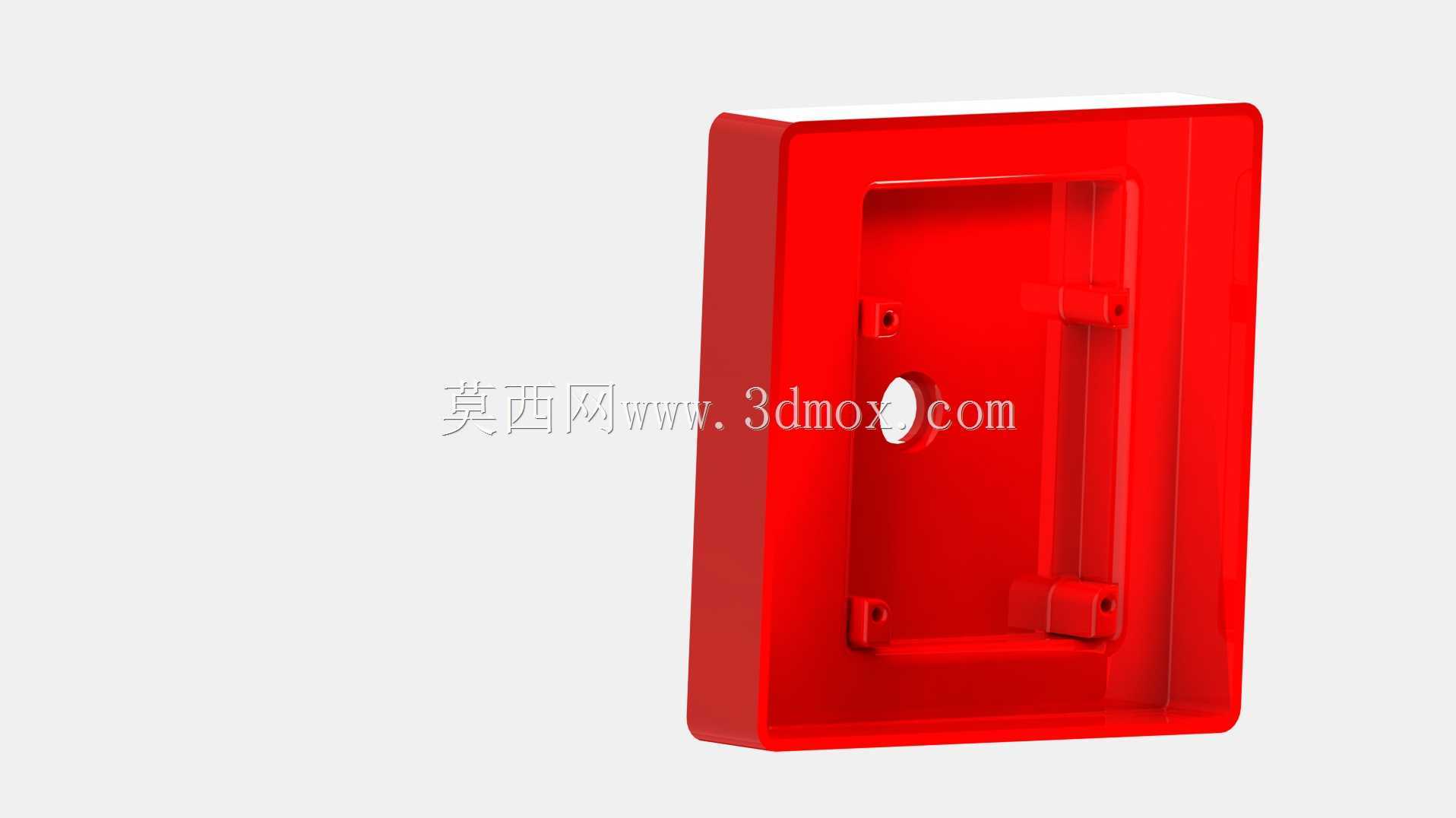

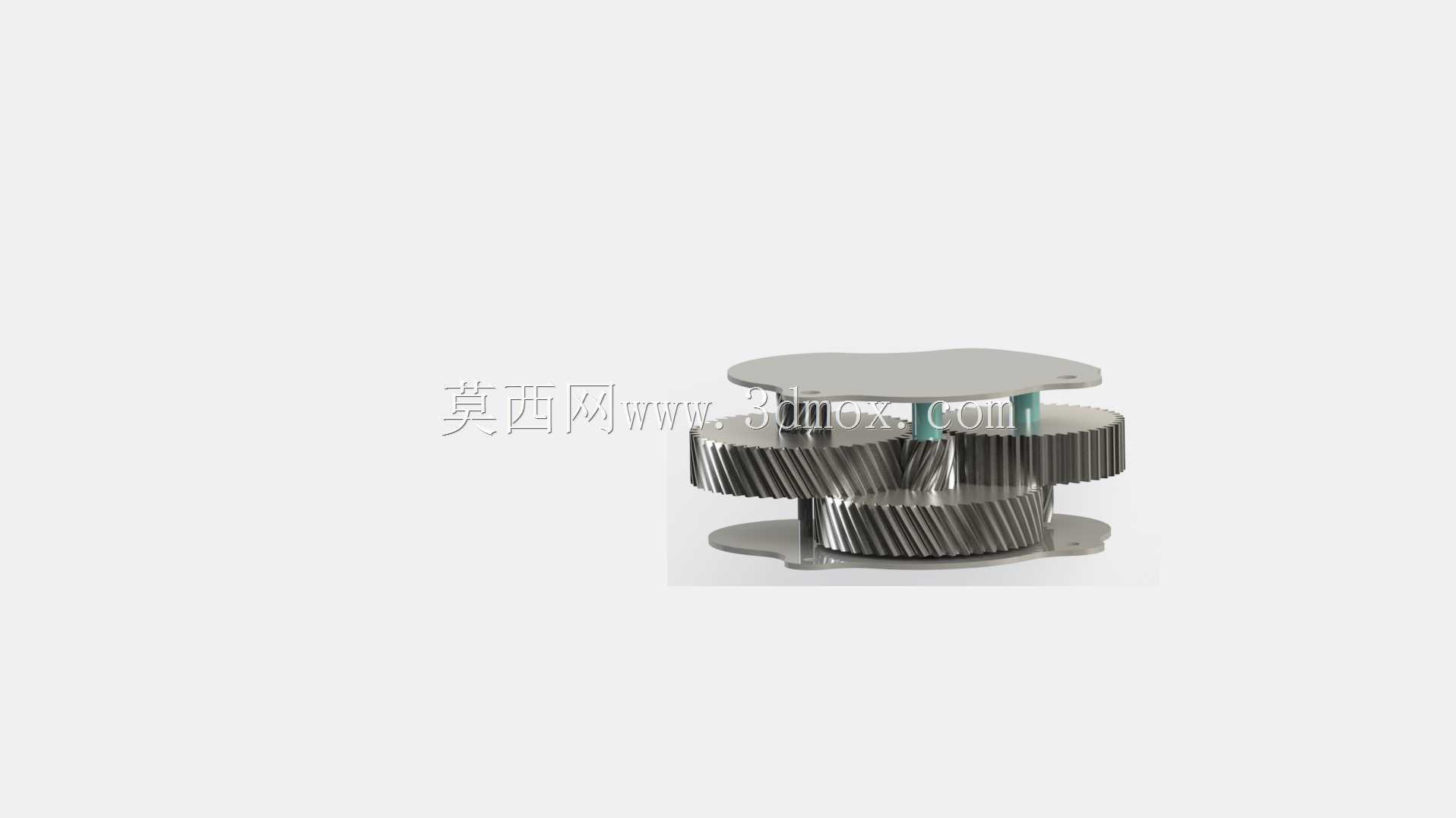

　　从结构布置看，红色外盒承担防护与容纳功能，内部浅色安装板用于固定齿轮系和相关传动件。齿轮并非简单放入盒内，而是按照阀门驱动行程、传动比和输入输出轴位置进行排布：大尺寸异形传动盘与多级齿轮配合，将外部操作或执行机构输入的运动传递到循环阀阀芯，使阀芯按要求转动或切换流道。设计时需要先确定阀门的启闭角度、所需扭矩以及手动/自动输入端的位置，再反推齿轮中心距、齿数搭配和层级关系。齿轮中心距直接影响啮合侧隙，侧隙过小会在热胀或装配偏差下卡滞，侧隙过大则会造成回程间隙，使阀门开度控制不准确。

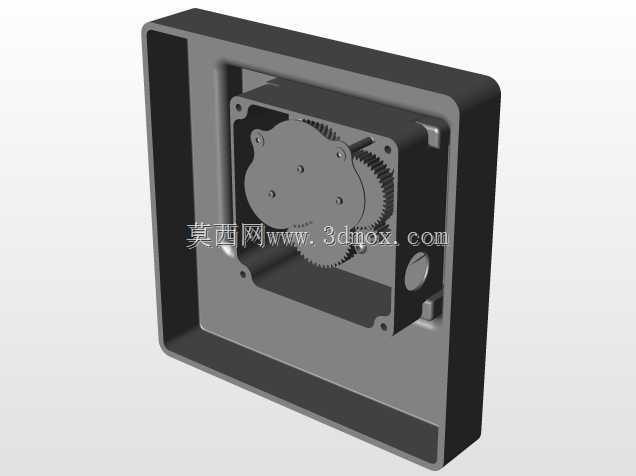

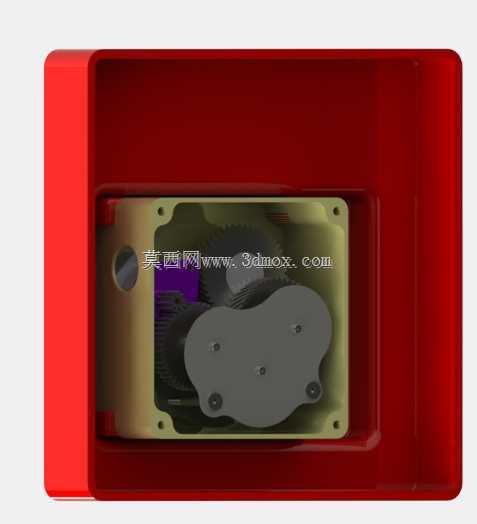

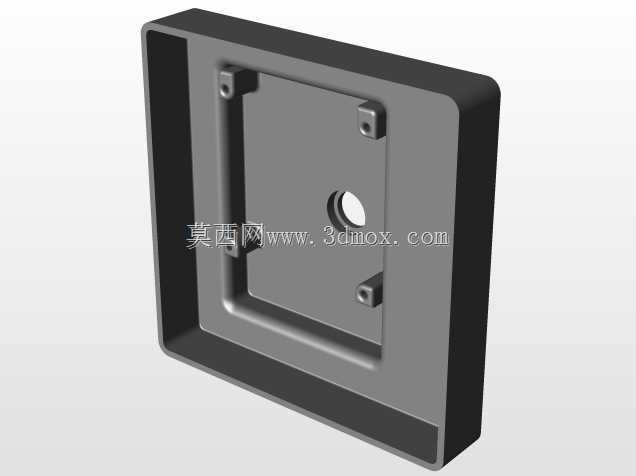

　　外壳内部的安装板是关键承力件，齿轮轴、定位柱和紧固件都落在该板面上。板面四周预留安装孔，既用于固定内部传动组件，也便于整个机芯装入外盒后定位。工程建模时不能只把齿轮按视觉位置摆放，必须核对轴孔同轴度、螺钉避让空间、齿轮最大回转半径与盒壁之间的安全距离。尤其大齿轮外缘在旋转时会扫过一定区域，若盒体内壁存在拔模斜度、圆角或加强筋，需要逐一检查运动包络，避免运行中出现擦碰。图中红色盒体一侧留出开口和操作空间，便于机芯装配、检修和观察，同时又通过较深的围边形成防护，这种半开放盒式结构在需要频繁调试的阀门装置中比较实用。

　　安装边界方面，外盒的长宽高决定了整套装置能否贴近管道和阀体布置。盒体深度需要覆盖齿轮最高点、连接板厚度以及紧固件端部突出量；底面与阀体或支架连接时，应保证输入轴、输出轴与阀门阀芯轴线之间的位置关系。若轴线偏斜，齿轮会产生偏载，长期运行后出现齿面磨损不均、噪声增大甚至卡阻。外壳侧壁与内部运动件之间应保留均匀间隙，既考虑塑料或钣金壳体的制造公差，也考虑低温、湿热环境下材料变形。对于靠近管路的位置，还要预留扳手操作空间和管路保温层厚度，不能只按理想装配状态确定外形。

　　功能特性上，该集成装置把传动、防护和安装基准组合为一个相对独立的模块。齿轮系负责扭矩传递与运动转换，安装板负责轴系定位，外盒负责隔绝灰尘、水滴和意外触碰。相比外露式结构，这种方案在现场维护时也更友好：检修人员不必在复杂管路中逐个核对零散零件，机芯可作为整体装入或取出。设计中仍需注意壳体开口方向，若现场存在冲洗水或上方凝露，开口应避免正对淋水方向；必要时可在盒体边缘增加导流斜面或密封面。齿轮润滑区域应与外壳内壁保持合理距离，防止润滑脂被甩到观察或操作部位。

　　从三维建模角度看，完成这类装置需要同时建立零件装配关系和运动校核思路。先依据阀门接口确定输出端位置，再布置齿轮传动链，随后用壳体包裹最大运动包络；安装板上的孔位要与壳体、阀体支架统一基准，避免各自建模后装配干涉。齿宽、轴径、螺钉头高度、垫片厚度都应真实表达，因为这些细节决定盒体净空。对于循环阀这类长期处于管路系统中的设备，结构紧凑并不意味着盲目缩小外壳，而是在满足齿轮强度、维护操作和安装公差的前提下，把防护边界做到最小、最合理。
