内螺纹两片式手动球阀DN40结构

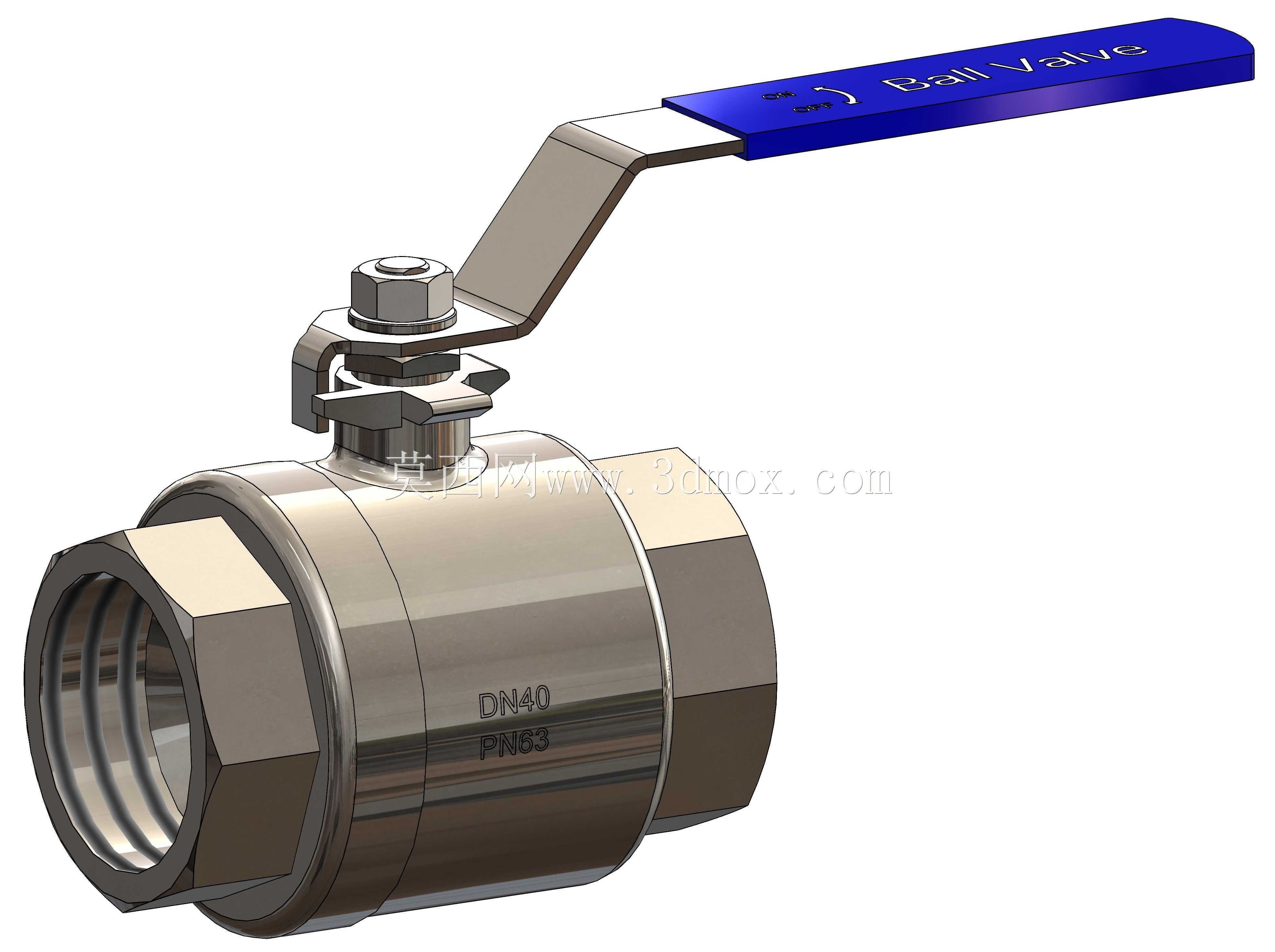

　　该模型呈现的是一种公称通径DN40的两片式内螺纹手动球阀，主要用于水、压缩空气、低压油液以及常规工艺流体管路中的通断控制。球阀在设备配套和现场管线中使用频率很高，原因在于其流道直通、启闭动作直接、全开状态下压损较小，并且操作人员通过手柄角度即可判断阀门状态，便于巡检和维护。模型将阀体、阀盖、球体、阀杆、密封座、压紧螺母、手柄及紧固件之间的装配关系完整表达出来，适合在管路布置、设备外形校核和阀门选型沟通时作为空间参考。

　　从实际用途看，这类阀门通常安装在泵出口、分支管路、设备入口、检修段前后或需要临时隔离的位置。与截止阀相比，球阀不依赖多圈螺纹升降来调节开度，手柄旋转约九十度即可完成全开或全关，操作速度快，适合频繁切断而不强调精细节流的场合。两片式结构将主阀体与侧阀体通过螺纹连接组合，内部容纳球体和密封件，既保证了装配可行性，也便于在维护时拆解检查密封面。需要注意的是，球阀在工程中一般优先作为切断阀使用，若长期处于半开状态，高速流体可能冲刷球体和阀座，导致密封寿命下降。

　　结构设计上，模型两端采用内螺纹接口，阀体外部可见六角受力面，方便现场使用管钳或扳手进行拧紧。DN40规格对应约1.5英寸管路，接口轴线与阀体流道保持同轴，安装时应预留阀门本体长度以及两端管道旋入空间。阀体中部为较粗的圆柱形承压腔体，侧向轮廓过渡到六角端部，这种外形既兼顾铸件或锻件成型，也为螺纹连接提供足够壁厚。球体位于阀体中心，通孔方向与管道一致；全开时，孔道与管路对齐，流体可直线通过；全关时，球体随阀杆旋转九十度，球面阻断流道，两侧阀座压紧球体形成密封。

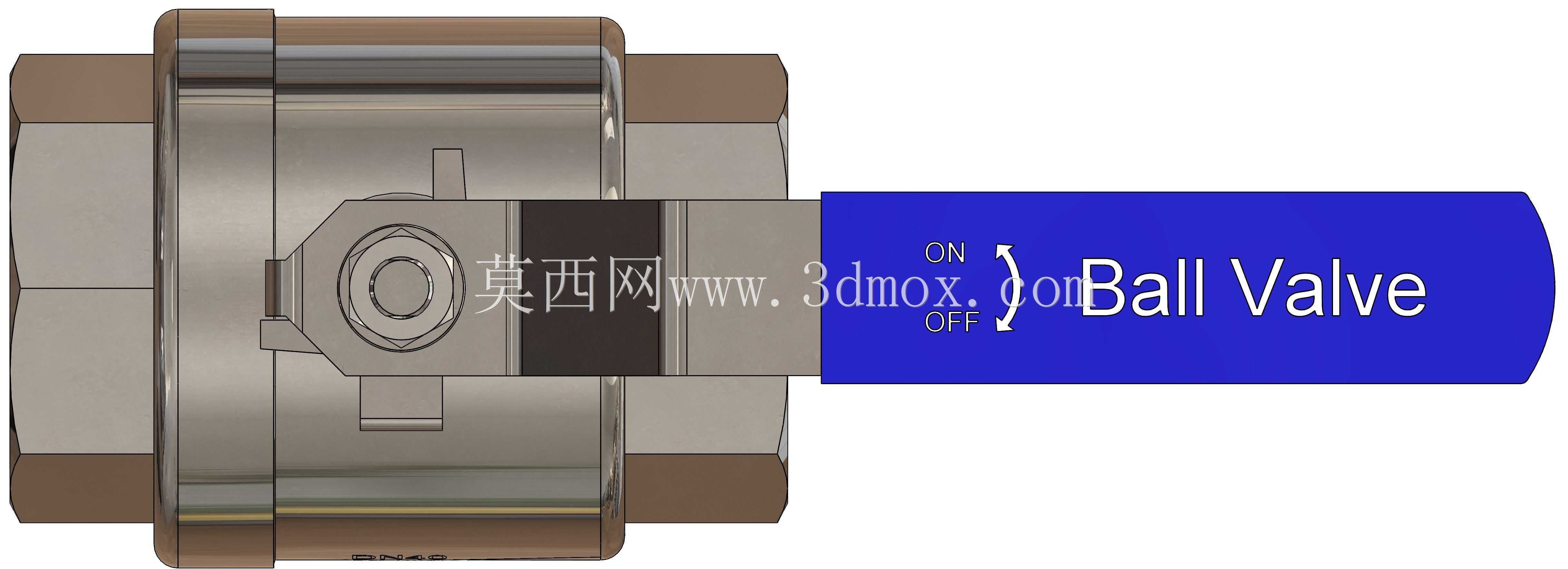

　　阀杆从阀体上部穿出，下端与球体形成扁方或榫槽配合，使手柄扭矩能够传递到球体。模型中阀杆外侧设置压盖和锁紧螺母，用于约束阀杆轴向位置并压紧填料区域，防止介质沿阀杆外漏。手柄为扁平杠杆形式，端部加宽并带有蓝色包覆层，握持区域较长，可降低手动操作力矩。手柄与阀杆顶部通过螺母固定，装配后手柄方向与球体通孔方向一致：手柄顺管时为开启，横管时为关闭，这一识别方式在密集管廊中尤其重要。

　　外形尺寸与安装边界方面，建模时需要重点控制三个区域。第一是两端内螺纹的规格、有效旋合长度和端口倒角，它们决定管道、接头或外螺纹管件能否正确装配；第二是阀体中部最大外圆和两端六角尺寸，关系到扳手操作空间以及与相邻管件、墙板、机架的干涉；第三是顶部阀杆、压盖和手柄的运动包络，手柄长度方向在启闭过程中会扫过一定扇形区域，若阀门贴近设备侧板、梁柱或其他管线，必须在三维布局中预留旋转空间。端部六角面到中心流道的距离、阀体总宽、手柄抬起高度以及手柄末端回转半径，都是布置时不可忽略的边界。

　　在三维设计流程中，这类阀门模型通常不作为复杂运动机构处理，而应作为带操作姿态的管路元件使用。可将全开和全关手柄位置分别纳入装配检查，确认维护人员能够接触手柄，且阀门拆卸时不需要大范围移动主管。模型外观上的金属阀体、蓝色手柄和顶部紧固件层次清楚，能够用于生成工程布置图、设备演示视图或维修说明素材。对于结构设计人员而言，使用该模型时还应结合实际压力等级、密封材料、螺纹标准和介质条件核对参数；三维外形解决的是空间与装配问题，最终承压、密封和耐腐蚀性能仍需由相应产品标准和工况确认。

　　管路系统建模时，建议将阀门接口轴线与相邻管道中心线严格重合，避免因偏置造成法兰或螺纹接头受力异常。阀门前后若需要检修，应留出至少能够松开阀体连接和拆卸手柄的空间；靠近泵组或振动源时，还应考虑管夹、软接头或支撑位置，避免阀门重量长期由螺纹端部承受。对于紧凑设备，手柄方向可在安装前按现场操作空间调整，但调整后应保证状态指示清晰，不能因避让障碍物而使开关方向难以辨认。

　　整体来看，该球阀模型的价值在于把常见手动切断阀的真实结构和安装占用空间具体化：两端内螺纹负责接入管路，中部阀体容纳球体密封，上部阀杆传递扭矩，长手柄提供人工操作力臂。其结构简单、启闭迅速、流道通畅，适用于通用机械设备、水处理单元、气动系统、液压站辅件和工业管线改造等场景。通过三维模型提前校核阀体长度、端部尺寸、顶部高度和手柄扫掠范围，可以减少现场安装时的干涉返工，也能为维修通道和操作舒适性提供更直观的设计依据。
