模块化低成本薄板折弯工装结构

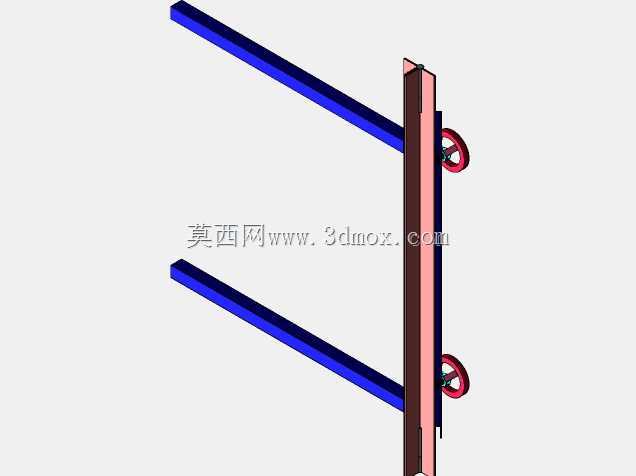

　　这套薄板折弯工装面向小批量钣金试制、维修车间、教学实训以及现场临时加工场景，核心目标是在不依赖大型液压折弯机的条件下，完成薄钢板、铝板、彩钢板等材料的直线折弯。设备采用立式立柱配合两根平行长梁的布局，长梁既承担待折板材的支承与定位，也作为折弯时的压靠基准；立柱上设置两组手轮调节机构，可根据板厚、折弯位置和操作高度调整夹紧间隙。

　　从实际加工流程看，操作人员先将薄板沿长梁表面送入，使折弯线对准立柱前端的工作边，再通过手轮带动压紧部件靠近板材。上、下两处调节点能够改善压紧力分布，避免单端锁紧造成板材翘曲或局部压痕。折弯时，板材绕工作边产生塑性变形，长梁的长度决定了可加工工件的展开宽度，适合配电箱护板、通风管道法兰边、设备罩壳、简易支架连接板等常见薄板件。

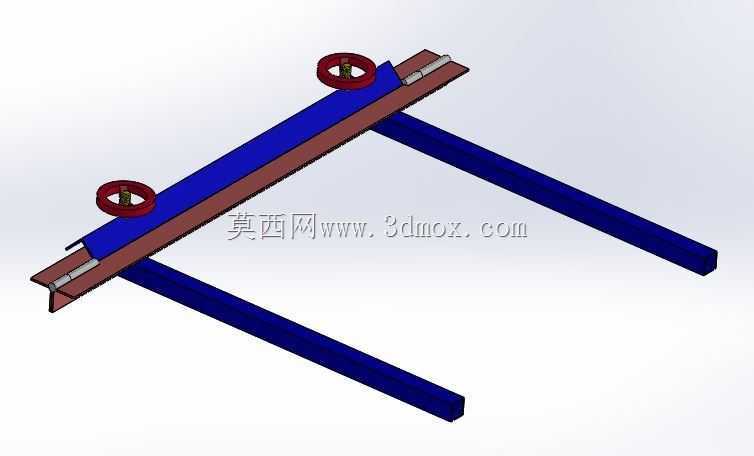

　　结构设计上没有采用复杂液压站或数控传动，而是以标准型材、焊接立板、轮盘式调节件和刚性横梁构成主体。两根蓝色横梁平行伸出，截面方向具有较高抗弯刚度，表面可作为平直定位面；中间深色立板承受折弯力矩，底部与基础或工作台连接后形成稳定反力支撑。手轮机构布置在立板侧方，操作者站在设备侧面即可完成进给和锁紧，动作路径短，调整过程直观。

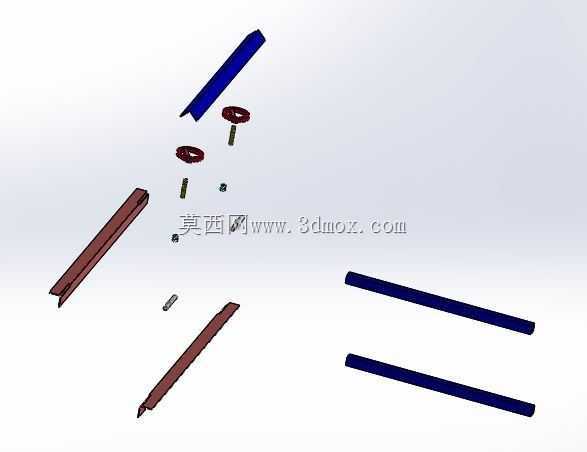

　　模块化材料尺寸是该工装的重要思路。主体构件尽量选用市场常见型材和板料，减少异形铸件、专用模具和高精度外协加工件，便于车间自行下料、焊接、钻孔和装配。对于需要搬迁或现场维护的单位，这种结构还可按立柱、横梁、压紧组件拆分运输，到达使用位置后重新拼装。横梁长度可依据常加工板宽进行系列化设计，较短版本适合工位旁操作，较长版本则用于大门板、护罩类工件。

　　安装边界方面，设备工作区不仅包含立柱所占地面，还需在横梁伸出侧预留送料、取件和人工施力空间。长梁前方应保证板材能够水平铺放，折弯侧则要留出板材向上翻转的圆弧运动范围，避免与墙面、管线或其他设备干涉。立柱底部需要固定在平整工作台或预埋基础上，固定点应能承受折弯时产生的倾覆力矩；若加工较宽板材，还应在横梁远端增加辅助支撑，以降低悬臂挠度对折弯直线度的影响。

　　在功能特性上，该装置强调低门槛、易维护和快速换型。它不追求厚板重载折弯，而适合塑性较好、厚度较小的板材；通过更换或修磨工作边压条，可以控制折弯圆角和表面质量。手轮进给方式虽然自动化程度不高，但在单件试制和频繁调整角度的场合，反而具有成本低、故障点少、维修方便的优势。

　　三维结构建模时，需要重点检查横梁与立板连接区的焊缝或螺栓承载路径，确认手轮轴线、压紧块运动方向和板材定位面之间的平行度。长梁端部、立柱根部以及手轮支座是应力集中区域，建模中应保留合理板厚和加强结构。对于钣金工艺人员，该模型可用于评估送料高度、操作空间、压紧行程和折弯干涉；对于设备维护人员，则可据此理解调节手轮、压紧面和支撑梁之间的装配关系，从而在低成本条件下完成薄板折弯作业。
