轻便型摩托车底盘测功机台架结构

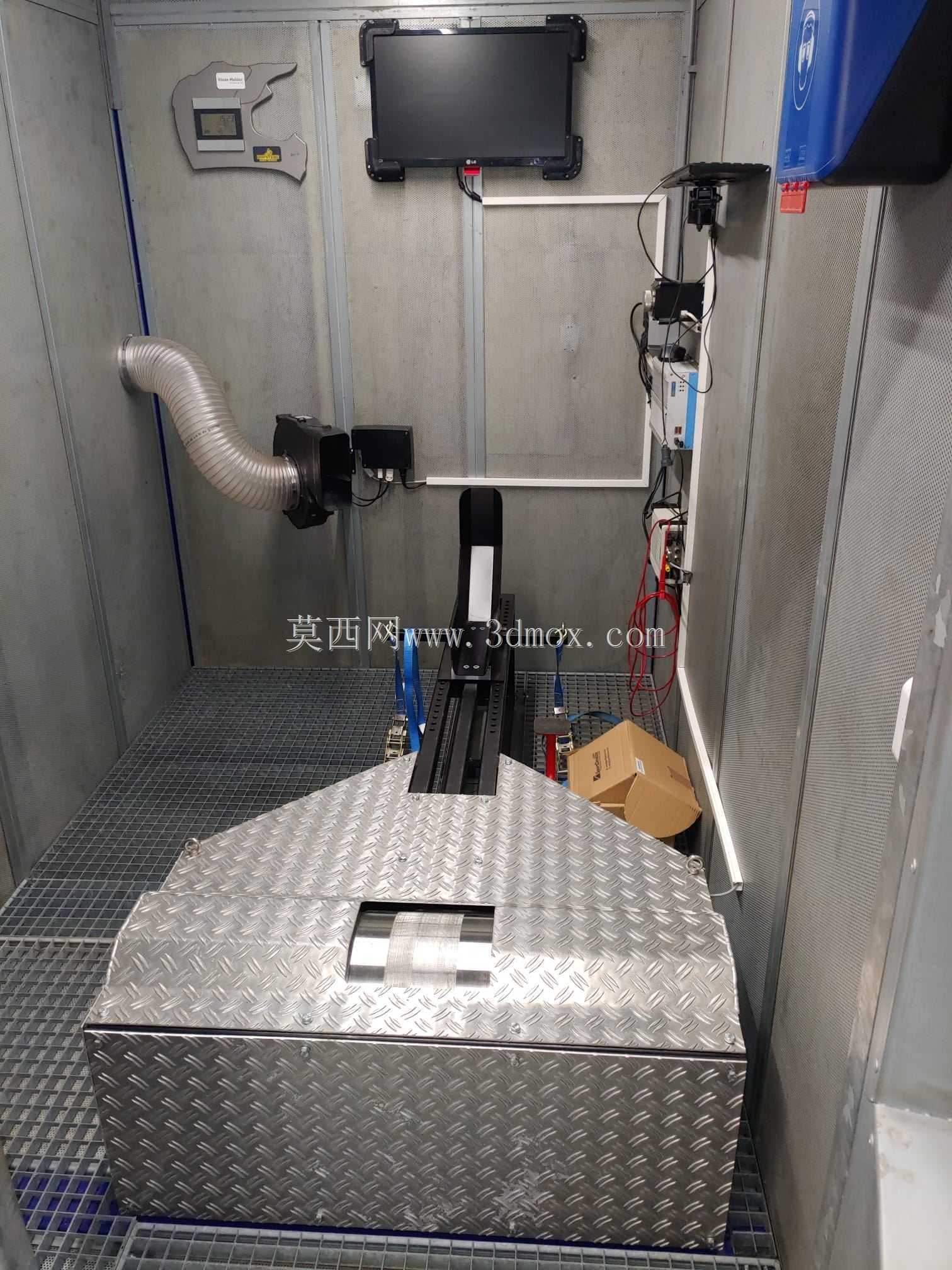

　　这套三维结构围绕小排量摩托车、轻型两轮车的台架动力测试需求搭建，整体由滚筒支撑总成、焊接方管底架、惯性飞轮舱、动力转接单元、车轮限位挡块和侧边防护箱体几部分组成，日常在改装车间、赛车调校工位、小型动力实验室里使用，不需要把车辆开上道路，就能在固定工位完成后轮输出动力传递、加速惯量模拟、不同负载下运转状态的验证工作。

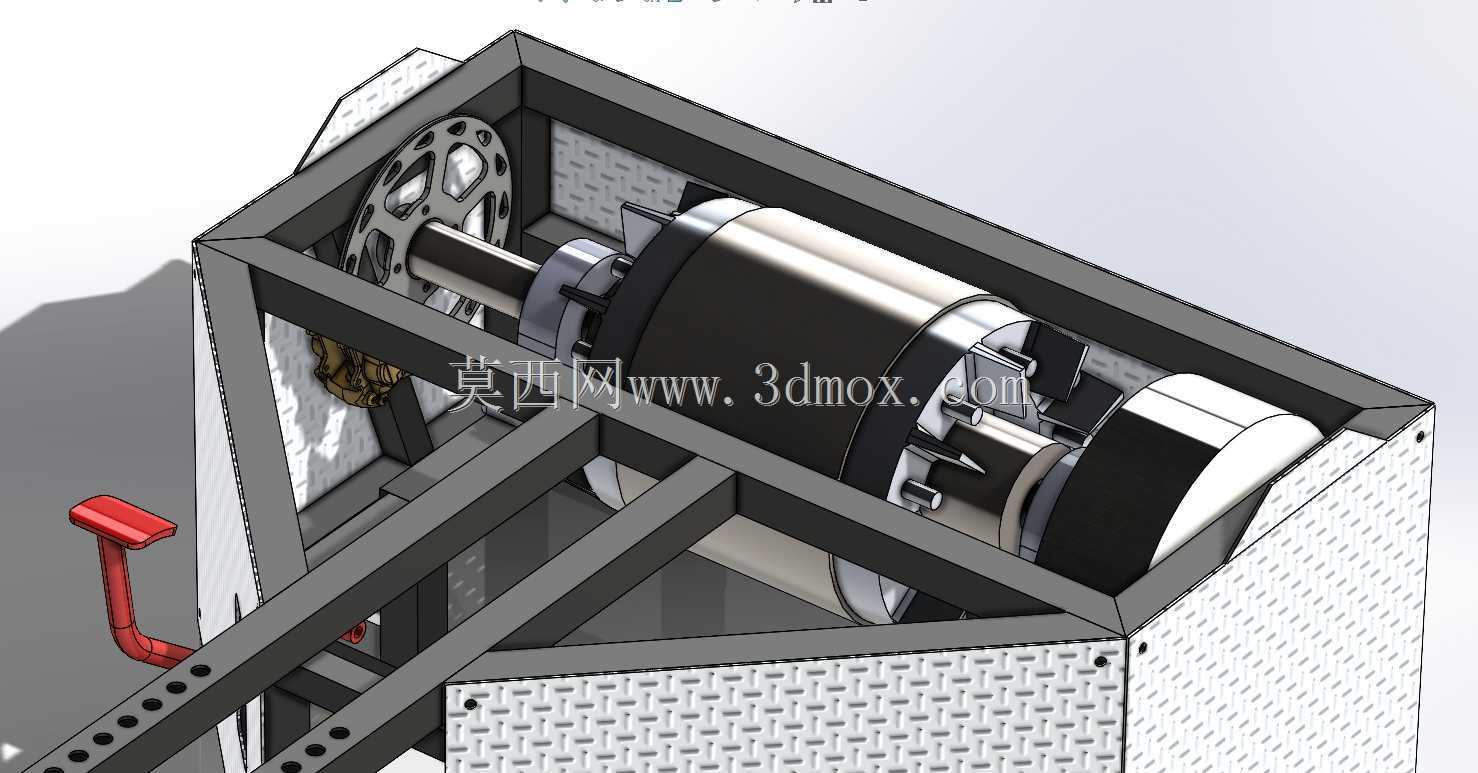

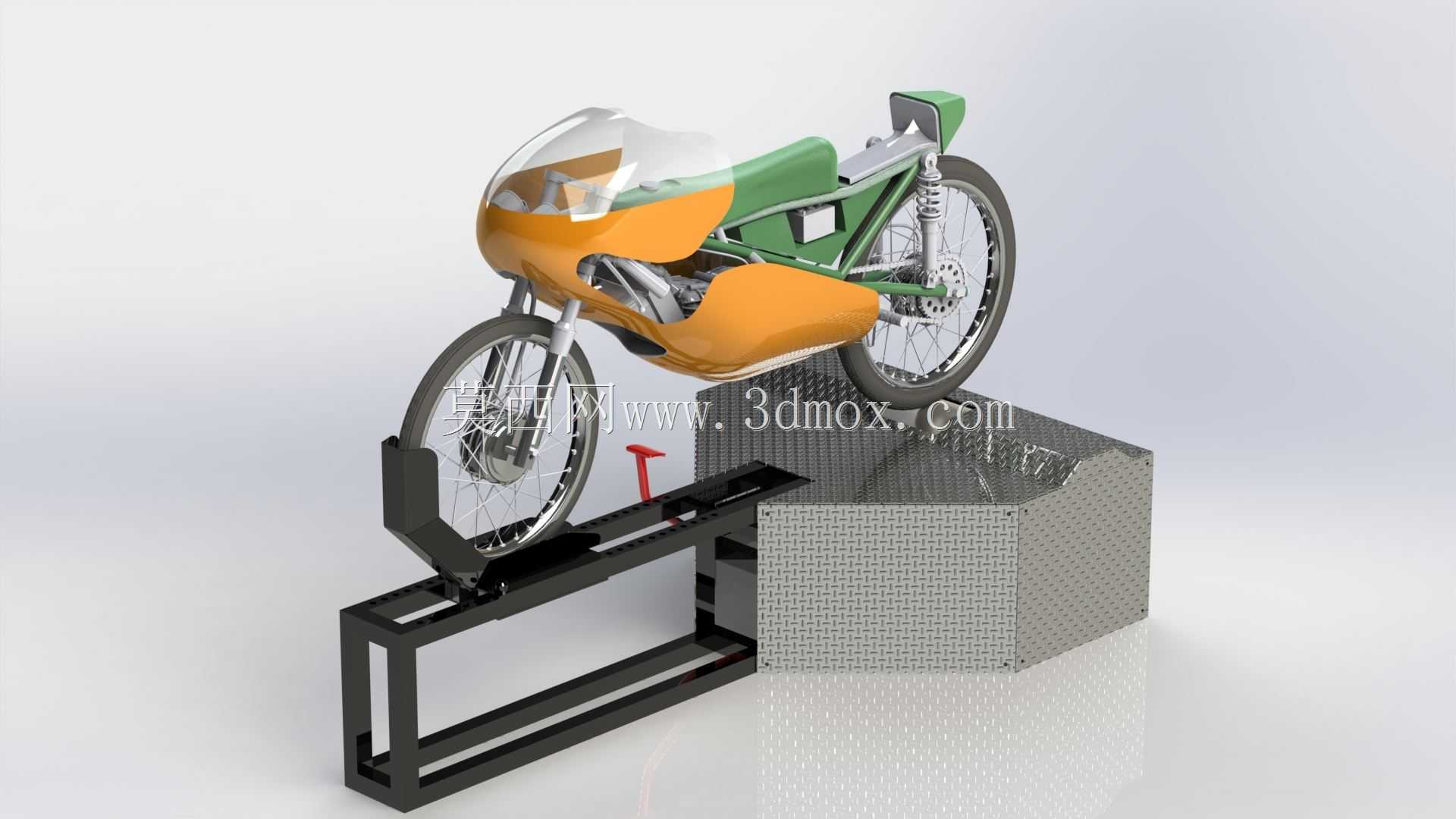

　　从实际使用逻辑来看，测试时直接把摩托车推上台架，后轮落在两组平行滚筒之间，前轮卡入前端带限位的固定支座，支座上的可调压块贴紧前轮胎侧，避免车辆在滚筒高速运转时出现前后窜动；台架侧方伸出的小T型手柄是滚筒锁止机构，调试车辆固定状态时扳下即可锁死滚筒，防止车轮带动滚筒空转伤人。整套台架的转动核心藏在右侧带网孔防护板的封闭舱内：大电机改制的转子总成总重约220kg，额外叠加50kg的惯性飞轮，转动惯量经过匹配，能够模拟车辆在道路上加速时需要克服的车身惯性，不用额外加装复杂的电涡流测功负载，就能满足小排量赛车、改装本田系列车型的基础动力调校、离合器匹配、变速箱换挡逻辑验证需求，成本远低于商用大功率底盘测功机，很适合小型车队、私人改装工位使用。

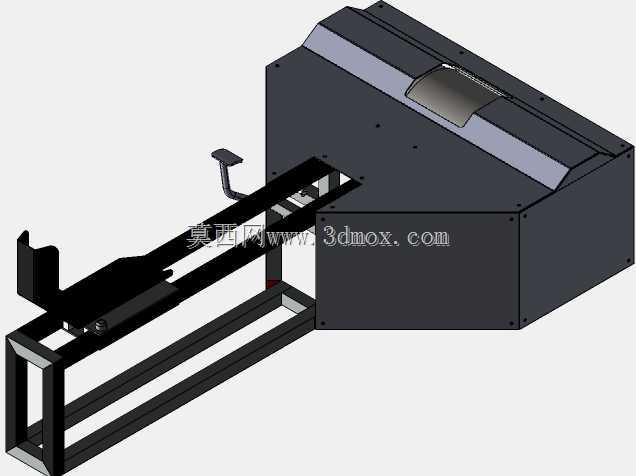

　　结构设计上底架全部采用标准矩形钢管拼焊而成，框架采用双层镂空梁结构，既保证整车压上之后的刚性，避免台架在高转速下出现共振抖晃，又尽可能控制整体自重，方便车间内用叉车移位。滚筒表面做了滚花防滑处理，和摩托车轮胎接触时不会出现打滑丢转的情况，滚筒两端的带座轴承直接固定在底架上的加工基准面，安装时保证两根滚筒的平行度公差控制在0.2mm以内，避免轮胎运转时出现偏磨。右侧的惯性舱外层覆盖冲孔网板，一方面把高速旋转的飞轮、转子完全封闭，防止车间杂物卷入转动部件，另一方面网孔结构可以流通空气，带走飞轮和轴承长时间运转产生的热量，舱体和底架之间用螺栓锁紧，后期维护拆开网板就能直接检查飞轮锁紧螺母、轴承润滑状态。

　　安装边界方面，整套台架的底架长度适配轴距1200mm到1400mm之间的轻型摩托车、弯梁赛车，底架落地区域只需要车间内一块平整的混凝土地面，不需要额外打地脚螺栓，台架自身的重量加上车辆压载之后，高转速运转时不会出现移位；前端前轮固定座的滑槽预留了前后80mm的调节行程，可以适配不同前轮直径的车型，不用更换夹具就能完成多款车辆的测试。台架的高度设计特意压低，摩托车推上台架只需要经过一个很小的坡度，单人就能完成车辆上下架操作，不需要额外吊装。

　　建模时把所有焊接方管、钣金护罩、机加工滚筒、标准轴承、紧固件都做了1:1还原，转动部件的装配关系完全按照实际工装的装配顺序搭建，工程师可以直接在模型里校核轮胎和滚筒的接触包角、飞轮舱内部的运动干涉，也可以基于这个框架调整飞轮重量、滚筒直径，匹配更大排量车型的惯量测试需求，对于做摩托车改装、台架测试设备开发的结构设计者来说，能直接参考其工装布局思路，省去从零开始搭建台架框架的反复校核工作量。
