手动杠杆式快速压紧夹钳工装结构

　　这套手动杠杆式快速压紧机构常见于焊接工装、机加工定位台、装配线辅助夹具以及检具支架中，核心作用是在工件放入定位面后，通过一次扳动长手柄完成压头的快速闭合与锁止，替代传统螺栓分步拧紧的操作方式。现场作业时，操作者只需沿水平方向推动手柄，内部连杆便越过机构死点，使前端压块稳定压在工件表面；反向扳动手柄即可瞬间释放，单件装夹时间通常能压缩到一秒以内，在高频次上下料的工位上对节拍提升十分明显。

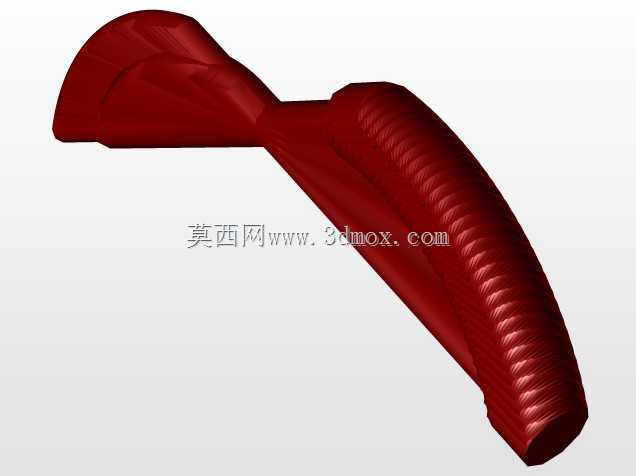

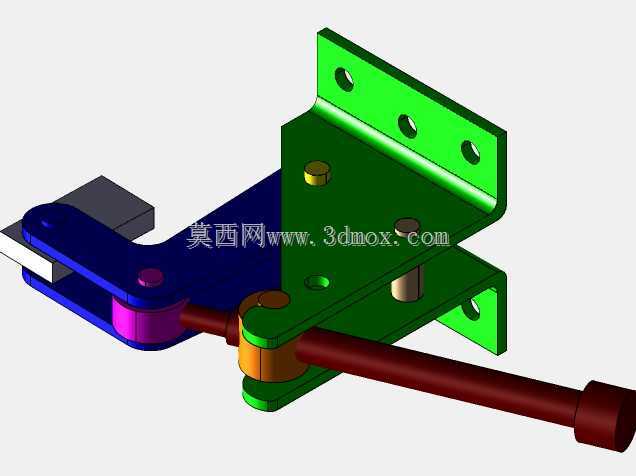

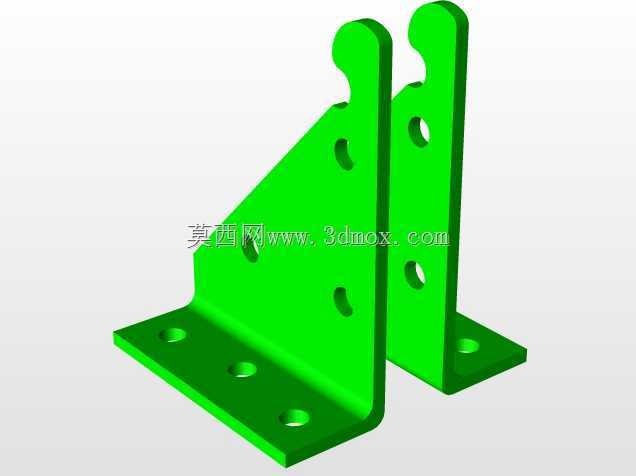

　　从结构组成来看，模型完整呈现了安装立板、底座折弯支架、传动连杆、转轴销钉、衬套、长操作杆以及前端压臂等关键零件。绿色部分为承载支架，采用带翻边的折弯板形式，立面和底面上预留了多个安装孔，既可以通过底面孔固定在工作台面上，也能够借助侧立面孔挂靠在垂直工装板上，适配不同朝向的夹紧需求。支架转角处设置加强折边，用来承受夹紧反力，避免薄板支架在反复受力后出现张开变形。红色长手柄从铰接座向外延伸，力臂较长，操作者在手部输入较小推力的情况下，即可在压头端获得较大的压紧力；手柄末端做加粗圆柱处理，扳动时不易滑脱。

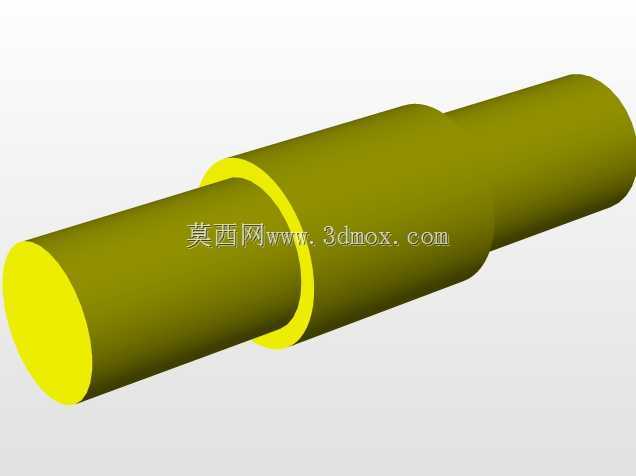

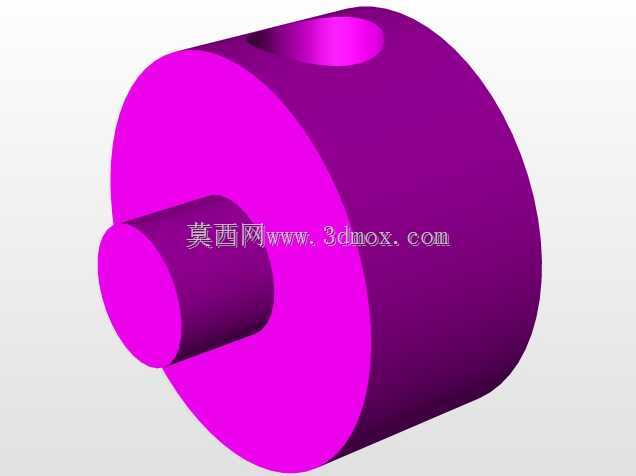

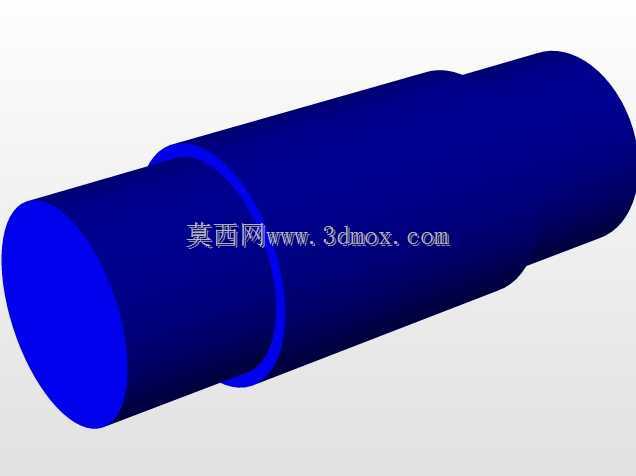

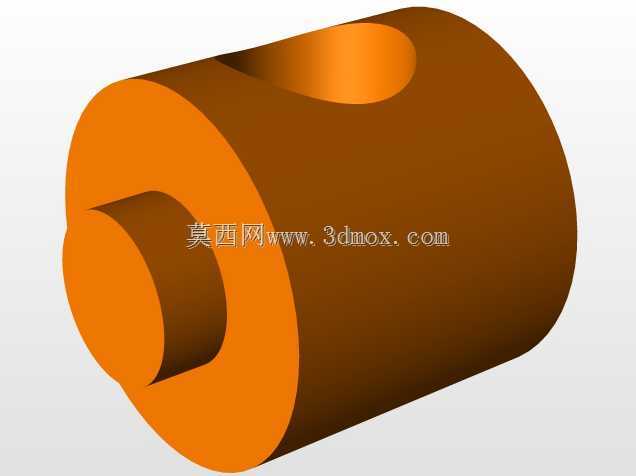

　　机构的传力路径围绕多组铰接点展开。手柄与中部连杆、支架之间形成连续铰链，当手柄扳至闭合位置时，主要连杆趋近共线，进入机械死点区域。此时即便工件受到振动、切削力或焊接热变形影响，压臂也不会自行松脱，只有人为反向扳动手柄，改变连杆角度后才能解锁。这种自锁特性是快速夹钳区别于普通杠杆压板的关键，也决定了它在无人持续看护工位中的可靠性。铰接位置配置了不同颜色区分的轴套和销轴，表面承担转动磨损，维修时可单独更换衬套，而不必整体报废支架。

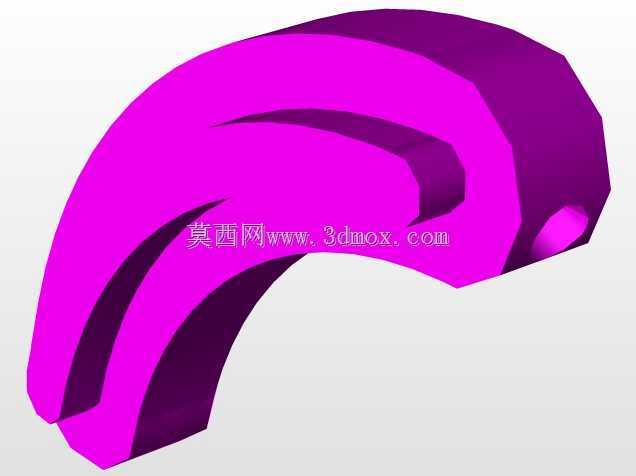

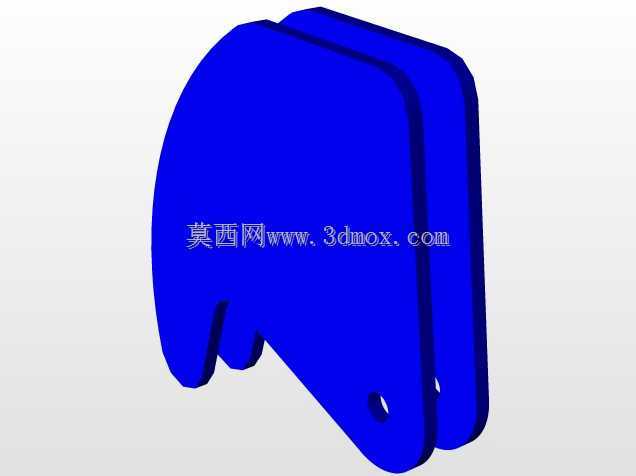

　　前端压臂通过短连杆与主动件相连，压头位置留出了安装可调螺杆或橡胶压块的空间。实际使用中，工件厚度往往存在批次差异，设计时会在压头端增加螺纹调节杆，配合锁紧螺母改变压紧高度，使同一套夹钳能够覆盖一定范围内的板件、型材和壳体。压头与工件接触处通常选用聚氨酯垫或淬火压块，前者用于防止漆面、铝板表面出现压痕，后者则适合焊缝毛坯、铸件等粗糙表面。蓝色压臂在模型中呈悬臂状态，其截面高度和铰接间距决定了喉深与开口高度，选型时需要重点核对压头最高点、松开状态回转空间以及夹紧点到安装面的距离。

　　安装边界方面，支架底板和立板上的孔位构成了主要定位基准。布置工装时，应保证安装面具有足够刚性，若直接固定在薄铝板或木质工作台上，夹紧反力会导致基础变形，使实际压紧力下降。螺栓规格、孔间距以及支架外缘到压头中心的距离，需要在三维环境中提前与工件、定位销、挡块进行干涉检查。尤其要注意手柄在松开和闭合两个极限位置的扫掠范围，避免靠近防护栏、传感器线缆或操作者手部通道；长手柄水平伸出时，还应评估流水线旁人员误碰的可能性，必要时改变安装方向或增加护罩。

　　设计建模过程中，铰链同轴度是需要优先控制的细节。两侧支架孔、连杆孔和销轴之间应保持合理配合间隙，间隙过小会出现扳动卡滞，间隙过大则会导致压头下沉、自锁点偏移。连杆长度和铰接点位置不能随意缩放，因为死点机构的增力比、行程和锁紧稳定性相互耦合：若追求更大开口行程，压臂末端压紧力可能下降；若过度追求增力，手柄操作力会明显增大，且死点附近可能出现越过中心后回弹困难。较合理的做法是先根据工件所需压紧力确定压臂行程，再反推连杆角度和手柄长度，最后校核销轴剪切力、支架局部应力以及压头接触压强。

　　在焊接工位上，这类夹钳常与定位销、L形挡块配合，用于固定钢管、钣金件和小型焊接组件；在机加工场景中，则可安装在铣床或钻床工作台上，对低切削载荷工件进行快速装夹；在装配和检测工位，它又能作为检具的一部分，把样件压向定位基面，保证每次测量姿态一致。模型将各运动件按真实装配关系表达，可直接用于机构运动验证、工装布局评审、非标设备选型沟通以及夹钳安装空间校核，帮助设计人员在加工制造前发现手柄干涉、压头行程不足和支架刚性薄弱等问题。
