适配GoProHERO3的多旋翼航拍万向节支架

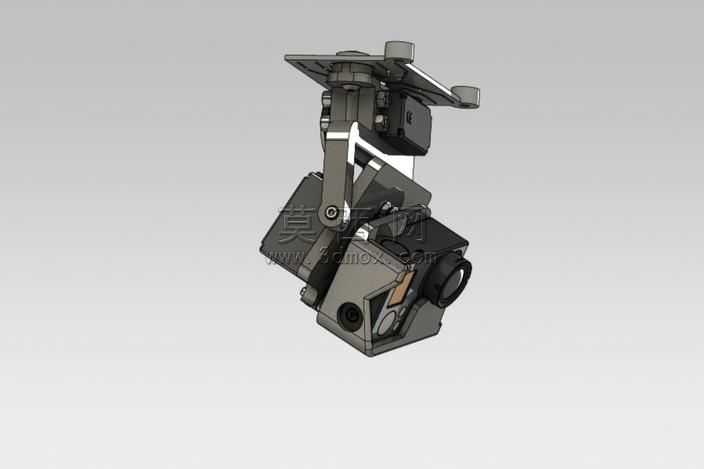

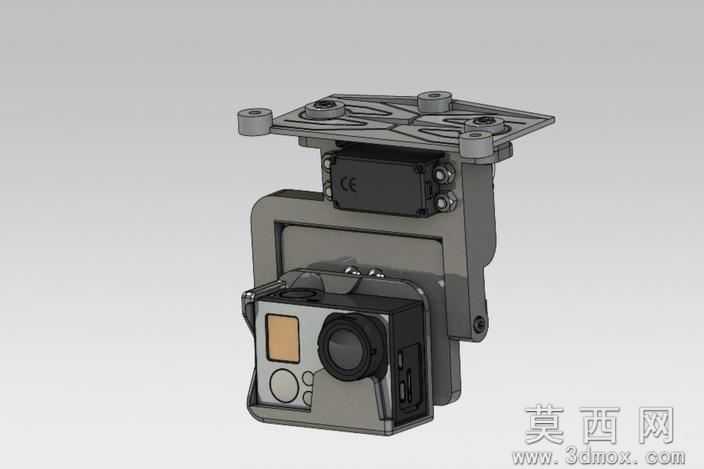

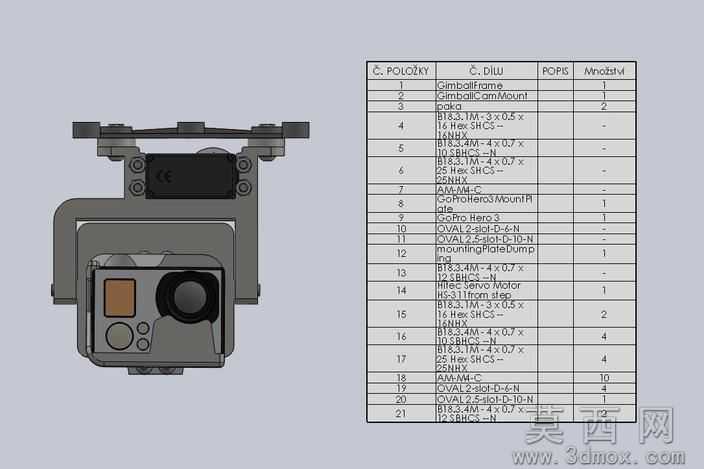

本作品为适配多旋翼飞行器航拍场景的可打印万向节相机挂载支架，整体采用三维参数化建模完成，从结构设计之初就围绕运动相机的稳定拍摄需求展开，适配GoPro HERO3运动相机，同时兼容HS-311舵机及20×40毫米规格的标准伺服电机，能够为航拍作业提供极端工况下的细腻稳定视频输出效果。建模过程中首先完成整体安装基准的搭建，顶部设计了带四个安装孔位的方形固定板，可直接与多旋翼飞行器的机身挂载位完成对接，板件上预留了沉头孔结构，能够保证安装螺丝不会突出板面影响装配平整度，板件下方设置了两组对称的铰接支座，用于连接俯仰轴的转动结构。中部的舵机安装位采用包裹式腔体结构，腔体尺寸完全匹配对应型号舵机的外形参数，侧壁预留了舵机走线的缺口，同时设置了螺丝固定孔位，能够将舵机牢牢固定在支架上避免飞行过程中出现松动，舵机输出轴直接连接下方的相机夹持框架，传动路径短、传动间隙小，能够保证舵机的控制信号快速精准传递到相机端。下方的相机夹持框架采用半包式结构，完全贴合GoPro HERO3相机的外形轮廓，框架边缘做了圆角过渡处理，既能够避免刮伤相机外壳，也能减少3D打印过程中的应力集中问题，框架上预留了相机镜头、操作按键以及侧边接口的避让空间，安装相机后无需拆卸支架即可完成相机的参数调整、数据导出以及充电操作。整体建模过程中对所有装配间隙做了针对性优化，针对3D打印的工艺特性调整了配合公差，所有转动铰接位置预留了合理的活动间隙，既不会出现装配过紧导致的转动卡滞，也不会因间隙过大出现晃动虚位，能够保证云台转动过程顺滑无卡顿。渲染阶段采用哑光工程塑料材质模拟3D打印成品的表面质感，对金属铰接轴部分赋予金属材质提升结构真实感，通过光影效果突出各部分的结构层次，清晰展现支架的装配关系与结构细节。该万向节支架可搭配电子增稳系统使用，能够抵消多旋翼飞行器飞行过程中产生的姿态抖动，保证拍摄画面的平稳流畅，整体结构紧凑重量轻，不会给多旋翼飞行器带来过多的负载负担，所有结构件均可通过桌面级3D打印机完成制作，制作门槛低，适配性强，能够满足航拍爱好者的自制改装需求。
