透明带加强筋塑料包装瓶三维设计

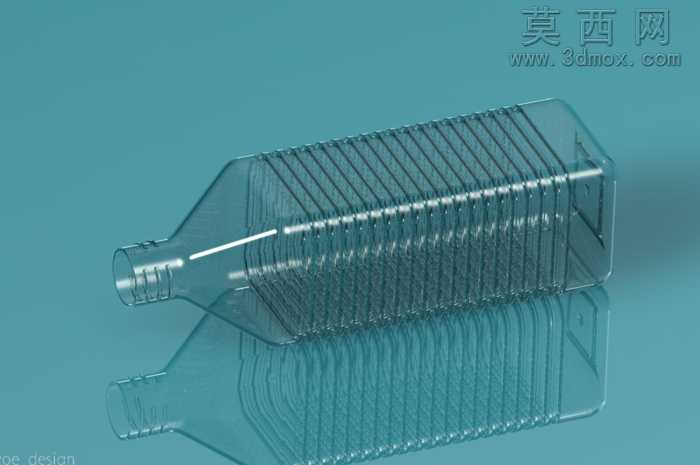

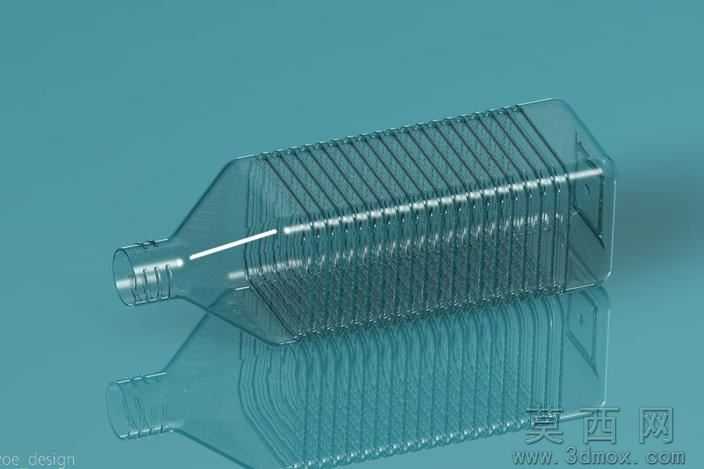

本作品为透明塑料包装瓶的三维建模设计，建模过程依托Creo2.0软件完成全参数化构建，全程采用集成式成块建模逻辑，确保模型各部分特征关联统一，便于后续针对瓶身容量、壁厚、瓶口规格等参数进行快速调整适配。建模初期先梳理瓶体的整体结构逻辑：首先确定瓶口的标准螺纹接口尺寸，匹配通用瓶盖的旋合公差，保证瓶口螺纹的牙距、牙高、密封段长度符合液态包装容器的通用密封要求，避免后续生产中出现漏液、旋合不畅的问题。瓶身主体采用扁平化长方体过渡造型，从瓶口处的圆弧收颈段平滑过渡到平直的瓶身主体，曲面过渡处采用G2连续曲率处理，保证曲面顺滑无折痕，既符合吹塑成型的工艺要求，也能提升握持时的贴合手感。瓶身侧面设计有等距排布的横向环形加强筋结构，加强筋的深度、宽度、间距均经过参数化计算，在不额外增加瓶身壁厚的前提下，大幅提升瓶体的抗挤压、抗形变能力，避免灌装、运输、堆叠过程中瓶身出现凹陷变形，同时横向筋条也能提升握持时的摩擦力，减少瓶装液体滑落的风险。瓶底部分采用内凹式圆弧底设计，既可以提升瓶体放置时的稳定性，避免放置时出现晃动感，也能平衡吹塑成型时的料流分布，减少瓶底积料、厚薄不均的问题。材质渲染阶段采用高透明PET塑料材质，调整材质的折射率、透光率、粗糙度参数，还原透明塑料的通透质感，同时添加轻微的环境反射效果，让渲染效果更贴近真实塑料瓶的视觉表现，瓶身的加强筋部分通过光影折射呈现出清晰的明暗层次，直观展现结构设计的细节。整个模型的结构设计兼顾了生产工艺可行性与实用性能，可直接用于教学演示、结构验证、产品打样参考，适用于制造领域的产品原型开发、教育领域的三维建模教学案例、家用包装容器选型参考以及工业项目的前期方案验证，模型特征完整，无破面、无重叠特征，可直接导出用于后续的模具设计、工程图生成等环节。
