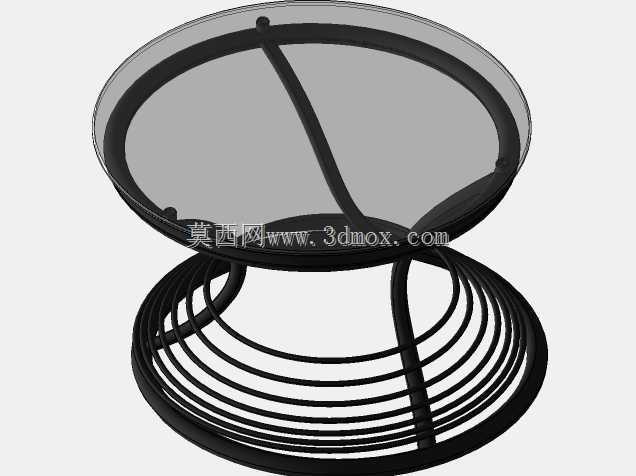

该结构以连续金属线材弯折形成的螺旋环体作为主要承托构件,整体由上部浅盘状承载面与下部多层同心圆环支撑体组合而成,形态上没有额外的独立支腿,依靠线材自身的连续弯曲路径完成竖向承载、侧向约束和底部接触传力。上部承载区域采用边缘翻起的浅盘轮廓,盘面内部设置一根跨接的加强筋,从盘缘一侧延伸至中心交汇位置,既限制薄盘在受压时的局部凹陷,也把盘面载荷向下方螺旋支撑中心传递。盘体边缘做圆滑包边处理,避免放置工件、工具或小型摆件时出现锐边磕碰,同时提高盘口的抗变形能力。
下部支撑由多圈近似水平布置的环形线材叠合构成,环与环之间保留均匀间距,形成类似压缩弹簧的空间形态。载荷从上部盘体传入后,沿中心交汇段向下扩散到各层圆环,圆环通过自身弯曲刚度和层间几何约束承担竖向力;当受到轻微偏载或冲击时,螺旋环体可产生有限弹性变形,吸收一部分振动,再在卸载后恢复原有轮廓。这种思路适合用于轻型展示承托、工位小件临时放置、教学演示中的弹性支撑结构,也可作为家具、展台、工艺装置中的概念支撑件参考。
从安装边界看,结构最大外轮廓由下部最外圈圆环决定,放置时只需保证底面圆环与平整台面完整接触,不需要螺栓固定。若用于频繁移动或承载表面较滑的场景,可在最底圈环体上增加防滑套或软垫,接触点沿圆环周向均布,避免三点接触带来的晃动。上部圆盘的有效放置面积小于盘口外径,物品重心应尽量落在盘心附近;跨接加强筋所在位置会形成轻微凸起,布置平面物件时需要考虑该筋条对贴合面的影响。
建模时应重点控制线材中心线的连续性。螺旋部分不能简单用多个独立圆环拼接,否则在受力分析和后续加工展开中会丢失环间过渡段的真实曲率。较合理的做法是先绘制空间螺旋中心线,控制圈数、螺距、环径变化和端部切入角度,再以统一截面扫描成型;上部盘体可采用薄壁曲面与边框实体组合,盘体与线材交汇处需建立明确连接关系,避免出现看似接触、实际未合并的几何断点。若面向实物制作,金属线材直径、圆环圈数和盘体厚度需要根据目标承载质量同步调整:线材直径增大可提高刚度,但会降低弹性柔顺感;圈数增加有利于缓冲,却会压缩整体高度余量。
结构的薄弱位置主要集中在盘体中心交汇区和螺旋线材由底部转入上部承载区的过渡段。中心区汇集多方向载荷,若过渡圆角过小,容易在反复加载后形成应力集中;底部最外圈承担接触和扶正作用,环面不平会直接导致整体摇摆。工程细化时可在中心交汇位置增加局部包覆或焊接补强,并对最底圈进行平面度校正。盘体侧壁与螺旋支撑之间不应形成封闭死腔,若采用焊接或粘接装配,应预留表面处理和清洁空间。
该件的使用价值不在于承受大吨位载荷,而在于用较少材料形成稳定、轻量且具有弹性缓冲特征的承托形态。设计人员在类似项目中可把它作为线材成型、薄壁盘体、弹性支撑和展示底座的结构参考,再依据实际物品重量、台面条件、外观比例重新确定环径、圈数、线材规格和盘深。
