贴片扼流线圈电子元器件三维设计

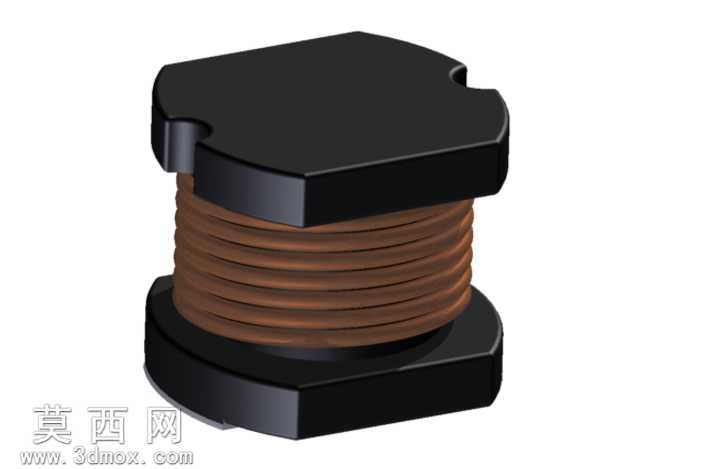

本模型为贴片扼流线圈的三维数字化设计成果，建模阶段依托三维设计软件完成全参数化构建，首先对贴片扼流线圈的核心结构进行拆解，分为上下磁屏蔽基座、绕制线圈两个核心功能模块。建模过程中优先保证结构尺寸的精准性，上下磁座采用带切角的类方形结构，切角设计用于标识元件安装极性，避免生产贴装时出现方向错误，磁座边缘做微小圆角处理，还原实际生产中磁芯的倒角工艺特征，避免尖锐棱角带来的应力集中问题。中间的线圈部分采用螺旋扫掠特征完成建模，严格按照漆包线的实际线径、绕制匝数、层叠间隙设置参数，每一圈线圈的排布紧密贴合，还原漆包线多层绕制后的自然层叠形态，线圈与上下磁座的装配间隙控制在合理范围，还原真实产品的装配公差要求。材质渲染阶段，上下磁座采用哑光黑色铁氧体材质，调整材质的粗糙度、反光度参数，模拟铁氧体磁芯表面略带磨砂的哑光质感，避免过度反光造成的质感失真；线圈部分采用棕褐色漆包线材质，添加细微的漆面纹理与半哑光反光效果，还原漆包线外层绝缘漆的真实质感，同时在线圈与磁座的接触位置添加轻微的阴影过渡，增强模型的整体层次感与真实感。设计思路上，该模型严格遵循贴片电子元件的标准化设计规范，整体尺寸符合对应规格贴片电感的封装尺寸要求，可直接用于PCB板的布局仿真、元件装配干涉检查，也可用于电子类产品的展示动画、教学演示场景。建模过程中对非关键细节做了合理优化，在保证外观与核心结构还原度的前提下控制模型面数，兼顾模型的渲染效果与使用流畅度，模型的各个部件均为独立可编辑特征，可根据实际参数需求调整磁座尺寸、线圈匝数、线径等参数，适配不同规格的贴片扼流线圈设计需求，能够为电子元件的结构验证、产品展示提供可靠的三维数字化支撑。
