亚视专用十字型集线器结构设计

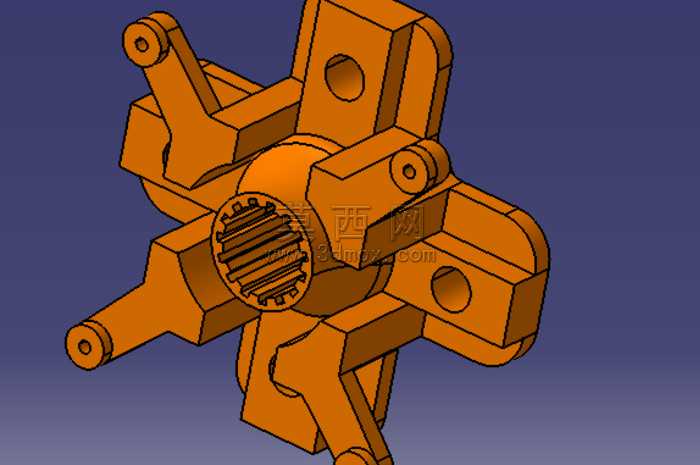

本作品为适配亚视使用场景设计的十字型集线器结构，采用三维参数化建模方式完成全结构搭建，建模过程中优先保证各连接部位的尺寸精度与装配合理性。整体结构以中心花键轴套为核心，四个方向均匀延伸出带安装孔的连接支臂，支臂末端设计有同轴定位销孔与铰接耳结构，可同时实现多方向的部件连接与动力传递。建模阶段对中心花键段进行了精确齿形绘制，保证花键的啮合精度与传动同轴度，支臂与中心基体的过渡位置做了圆弧加强处理，避免应力集中导致的结构失效。材质渲染阶段选用金属橙质感的工程合金材质，模拟实际加工后的金属表面光泽，对铰接孔、安装孔的内壁做了哑光金属处理，区分加工面与非加工面的视觉差异，背景采用渐变深蓝色调突出模型主体结构，渲染时开启环境光遮蔽效果，清晰展现各部件之间的装配间隙与结构层次。设计思路上，摒弃了传统集线器单方向或双方向的连接局限，采用十字四向布局，可同时对接四个外部执行部件，中心花键结构可实现与动力输入轴的无间隙传动，每个支臂上的通孔既可以作为紧固件安装位，也可作为润滑油道预留孔，支臂末端的铰接耳可适配摆杆类部件的转动连接需求，整体结构兼顾传动稳定性与多部件扩展连接能力，可应用于需要多路径动力分配、多部件同步连接的机械传动场景，建模过程中对所有配合面预留了合理的装配公差，保证后续生产加工时的可装配性，各支臂的受力截面经过结构优化，在保证整体强度的前提下尽可能减少材料占用，降低部件整体重量。
