卧式承压罐体压力容器三维设计作品

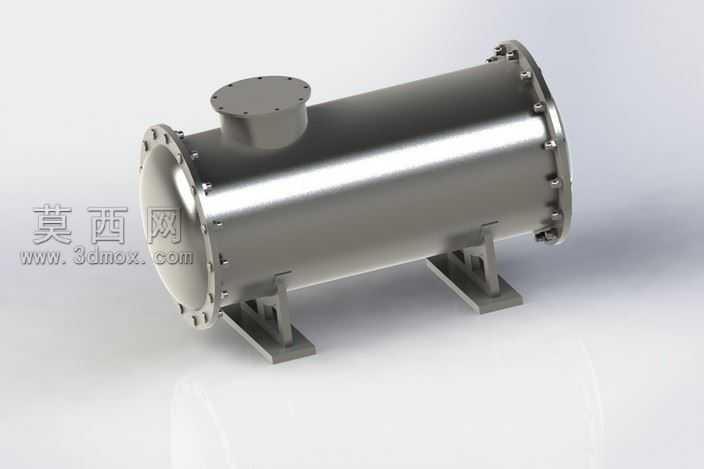

本作品为卧式结构压力容器的三维建模设计成果，建模阶段以工业承压容器的实际工程参数为基准，首先完成主体圆柱形筒体的轮廓搭建，精准控制筒体的长径比例，确保筒体曲面过渡顺滑无几何畸变，为后续部件装配提供精准的基准坐标系。在封头结构设计上，采用标准椭圆形封头构型，通过曲面放样、边界融合等建模操作，实现封头与筒体端部的无缝衔接，同时在封头与筒体的连接位置预留法兰装配基准面，保证法兰盘的螺栓孔位周向均匀分布，孔位同轴度、端面平面度均符合机械装配公差要求。顶部接口部分，建模时先定位接管的中心轴线，确保接管垂直于筒体母线，接管与筒体的相贯线通过布尔运算精准生成，接管顶部的法兰盖同样按照标准法兰参数建模，盘面螺栓孔与法兰本体一一对应，保证虚拟装配时无干涉问题。支座部分采用对称式鞍式支座结构，分别对支座的立板、底板、加强筋进行单独建模，通过装配约束将两个支座精准定位在筒体下方的受力支撑位置，筋板的厚度、底板的安装孔位均参考实际工程应用参数设置，还原鞍座对卧式罐体的稳定支撑结构。材质与渲染阶段，为模型赋予哑光不锈钢金属材质，调整材质的金属度、粗糙度参数，还原工业不锈钢罐体的真实金属质感，同时添加合理的环境光照与软阴影效果，通过多角度渲染展现罐体的曲面光泽、部件衔接细节，让整体模型的视觉呈现贴近真实工业设备的实物效果。设计过程中充分考虑压力容器的结构合理性，所有承压部件的连接位置均做了过渡处理，避免应力集中的结构缺陷，各部件的建模精度满足后续工程出图、装配校验的使用需求，完整还原了卧式压力容器的典型结构特征，可作为工业设备结构学习、方案展示的三维参考素材。
