双弯头管路柔性连接组件结构设计

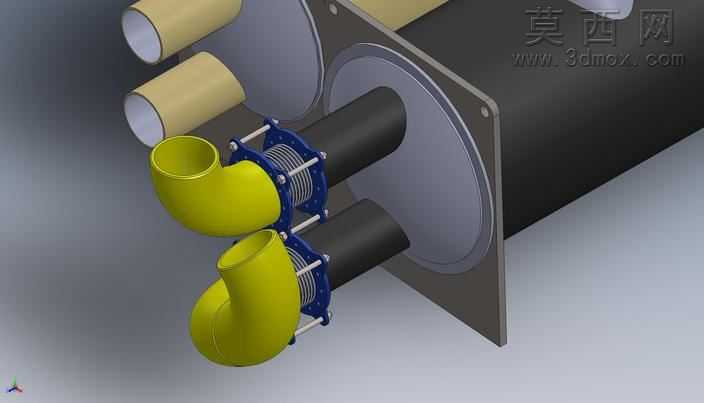

本作品为管路系统用双弯头柔性连接组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循管路连接的尺寸配合规范，对各部件的装配公差进行了合理预留。模型整体包含安装法兰板、黑色硬质输送主管路、蓝色波纹密封补偿段、黄色90°弯头接口、金属紧固拉杆五大核心部分，各部件间的装配关系清晰明确，可直观展示柔性连接器的实际安装状态。渲染阶段采用写实材质表现方案，黄色弯头部分赋予耐腐工程塑料材质，表面呈现哑光磨砂质感，还原橡塑类管路配件的真实视觉效果；蓝色波纹补偿段设置为带细微纹理的橡胶密封材质，通过凹凸贴图还原波纹管的褶皱结构，突出其可形变补偿的功能特性；黑色主管路采用哑光金属管材材质，边缘添加细微磨损质感提升真实度；金属紧固拉杆与安装法兰赋予镀锌金属材质，表面带有轻微反光与金属颗粒质感，区分不同部件的材质属性。结构设计上，该柔性连接器采用双弯头并行排布方案，通过带拉杆的波纹密封结构实现管路间的柔性连接，可补偿管路安装过程中的轴向、径向偏移，同时吸收管路运行中产生的振动，降低管路应力集中风险；安装端采用方形法兰板结构，预留均匀分布的安装孔位，可直接与设备舱壁或管路安装基座固定，弯头端采用敞口承插结构，可对接不同管径的外接管路，适配多场景的管路转接需求。建模过程中对波纹密封段的褶皱密度、拉杆的排布位置、弯头的曲率半径都进行了参数化设置，可根据实际管路参数快速调整尺寸，模型完成装配后进行了全局干涉检查，确保各部件在装配与形变范围内无结构冲突，整体模型结构完整，细节表现到位，可用于管路系统的方案展示、安装模拟以及结构优化参考。
