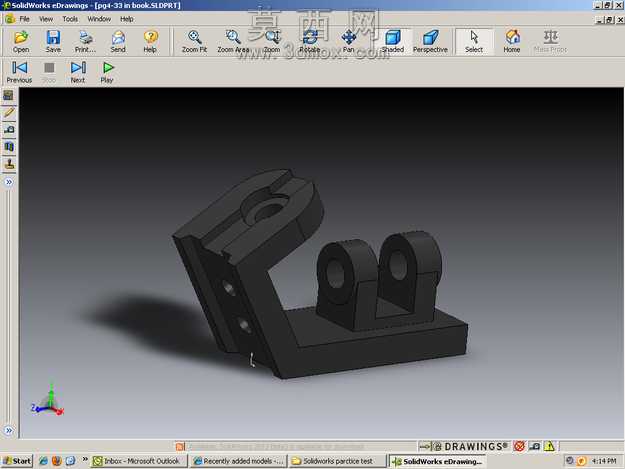

L型双支座带夹槽机械结构件

本作品为机械结构练习类建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上结合特征叠加的建模逻辑，首先绘制底部矩形基座的二维草图，通过拉伸凸台命令生成基座实体，保证基座底面平整、各边倒角过渡自然，避免应力集中问题。在基座上方一侧，构建带圆孔的双支座结构，先绘制单个支座的截面轮廓，拉伸后通过线性阵列得到对称的第二个支座，两个支座的同轴孔严格对齐，孔壁添加同轴度约束，保证后续装配时轴类零件可顺利穿入，支座与基座的连接处添加圆角过渡，提升结构强度。在基座另一侧构建斜置的夹槽结构，先绘制夹槽的倾斜基准面，在基准面上绘制夹槽的U型截面轮廓，拉伸生成夹槽主体，夹槽中部的通孔通过异形孔向导命令添加，保证孔的位置精度与尺寸规范，夹槽与斜置连接臂之间做加厚处理，连接臂与基座的衔接处采用渐变过渡，避免直角连接带来的应力断裂风险。渲染阶段采用哑光黑色硬质塑料材质，调整材质的粗糙度与反光度参数，模拟工程塑料的表面质感，场景添加柔和的环境光与定向光源，在结构下方投射出自然的软阴影，清晰展现各部分的结构层次与空间位置关系。设计过程中严格遵循机械设计的工艺性要求，所有特征的拔模角度控制在合理范围，避免出现倒扣结构无法加工的问题，各壁厚保持均匀，防止注塑成型时出现缩痕缺陷，整体结构兼顾了练习建模的教学属性与机械结构的合理性，可作为机械建模入门阶段的参考案例，帮助学习者掌握基准面创建、特征拉伸、阵列、圆角、异形孔等常用建模命令的使用方法，理解机械结构设计中强度、工艺性、装配性的平衡思路。
