Exobike概念款摩托车后轮挡泥板设计

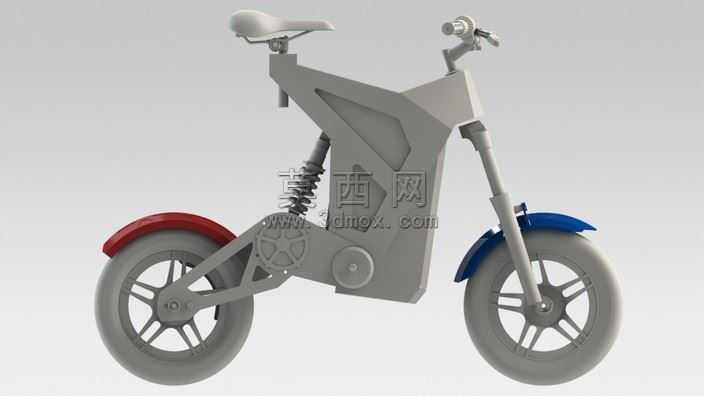

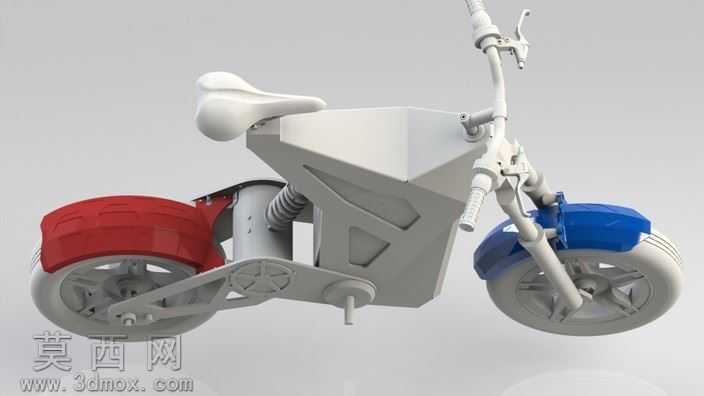

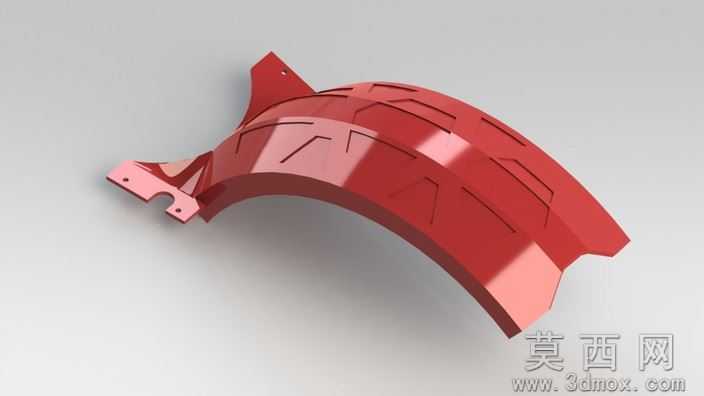

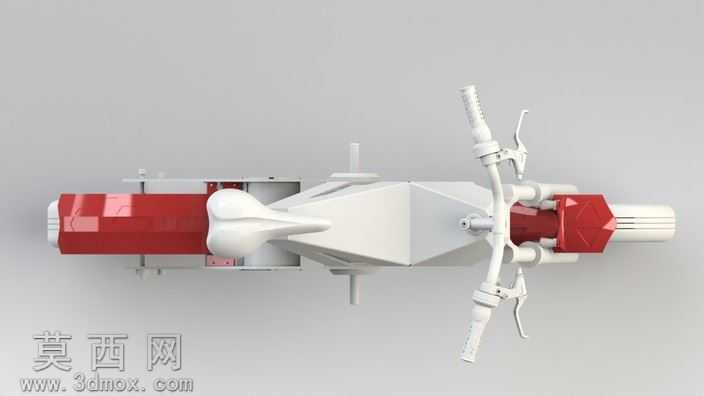

该作品为Exobike配套的后轮挡泥板三维设计成果，建模阶段采用参数化曲面建模逻辑完成整体造型搭建，首先依据摩托车后轮的转动半径、轮拱覆盖范围确定挡泥板的基础弧形轮廓，精准匹配后轮运动时的防泥水溅射覆盖角度，避免骑行过程中泥水被后轮卷起飞溅到骑手车身或后方随行车辆。建模过程中对挡泥板的安装固定结构做了精细化处理，前端延伸出的双安装支耳预留了标准螺栓安装孔位，孔位周边做了加厚凸台设计，强化安装位置的结构强度，避免长期骑行震动导致安装位开裂；支耳与主体弧形罩的衔接位置做了顺滑的曲面过渡，既消除了应力集中隐患，也让整体造型更具流畅的运动感。主体挡泥罩表面设计了错落的几何凹凸筋条，这类筋条并非单纯的装饰元素，一方面可以沿着弧形曲面提升挡泥板整体的抗形变刚度，降低塑料注塑成型后的翘曲变形概率，另一方面可以引导附着在挡泥板内侧的泥水顺着筋条凹槽向两侧导流，减少泥水在板面的附着残留。材质渲染阶段采用了高光亮面红色硬质工程塑料材质，还原摩托车外观覆盖件的常见漆面质感，对安装支耳位置做了轻微的哑光质感区分，模拟安装接触面的磨砂防滑处理效果；渲染时通过柔和的侧方打光凸显曲面的光影过渡，清晰展现筋条的凹凸层次与曲面顺滑度。设计思路上兼顾了功能性与造型风格，整体弧形轮廓完全贴合Exobike的 futurist 运动定位，棱角分明的切面设计与整车的机甲风格外观形成统一，同时严格控制挡泥板与后轮、后平叉的安全间隙，避免车轮跳动过程中出现剐蹭问题；边缘位置做了圆角包边处理，既提升了外观精致度，也避免锐边在安装维护过程中造成划伤。整个模型的曲面连续性达到G2级别，可直接用于后续的结构验证、注塑模具开模参考，也可用于概念摩托车的整车装配展示，适配不同场景的使用需求。
