削弱式麻花钻三维结构设计模型

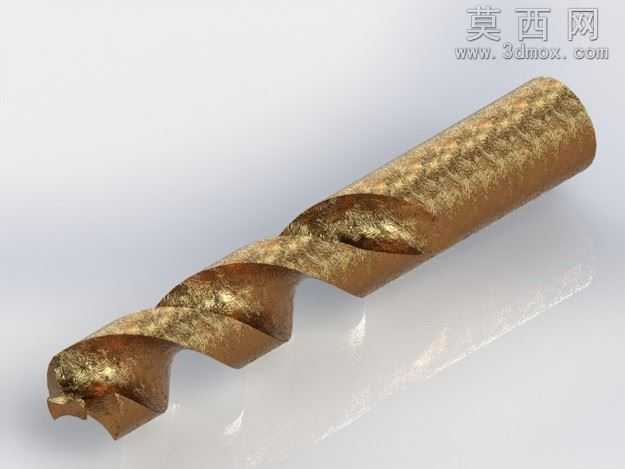

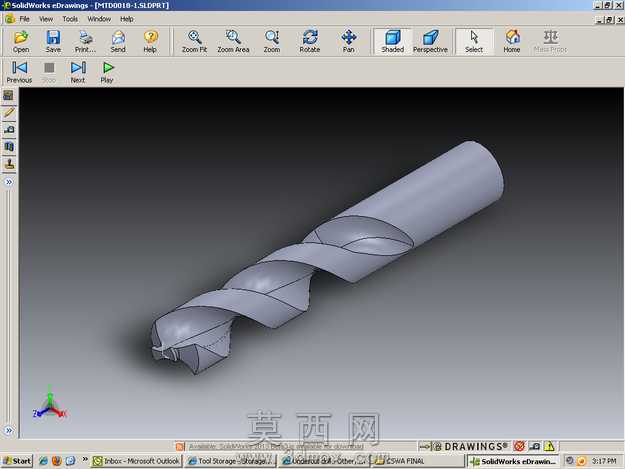

本模型为削弱式麻花钻的三维结构设计，采用SolidWorks完成全参数化建模，整体建模过程严格遵循金属切削刀具的实际加工尺寸规范，还原了削弱型麻花钻的完整结构特征。建模初期首先绘制钻柄的圆柱基体，通过拉伸凸台命令生成直柄段的基础实体，保证钻柄的圆柱度与同轴度符合装夹要求；随后针对钻体部分，以螺旋线为路径扫描切除生成两条对称的螺旋排屑槽，螺旋角参数参考通用高速钢麻花钻的标准取值，确保排屑空间的流畅性，同时在槽型与钻芯的衔接处做了平滑过渡处理，避免应力集中问题。针对削弱结构的设计，在钻芯靠近切削端的位置做了渐进式的钻芯减薄处理，通过放样切除命令实现钻芯厚度从柄部向切削端逐渐减小的结构，既保证了钻体整体的刚性，又有效降低了钻削过程中的轴向切削阻力，减少钻削时的机床负载。切削部分的建模精准还原了横刃、主切削刃、副切削刃的结构形态，对横刃部分做了对应的修磨削弱处理，通过精确的角度切除生成修磨后的横刃形态，优化了钻削时的定心性能，减少入钻时的偏移问题。模型的刃带部分通过螺旋扫描凸台生成，保证刃带的宽度均匀一致，副后角的参数设置符合钻孔加工的导向需求，减少孔壁与刃带的摩擦。材质渲染阶段，为整体模型赋予高速钢材质属性，调整金属粗糙度与反光参数，还原刀具的金属质感，同时对切削刃部分做了细微的倒角处理，还原实际刀具的刃口钝化特征，避免刃口过于尖锐不符合实际加工刀具的形态。整个模型的结构设计围绕降低钻削阻力、优化排屑性能、提升刀具刚性平衡的思路展开，所有结构特征均可编辑，可直接用于刀具结构分析、钻削加工仿真以及相关教学演示场景，完整还原了削弱型麻花钻相较于普通麻花钻在结构上的优化细节，清晰展示了钻芯削弱、槽型优化、横刃修磨等关键结构的形态与位置关系。
