施耐德款145mm中压真空断路器三维设计

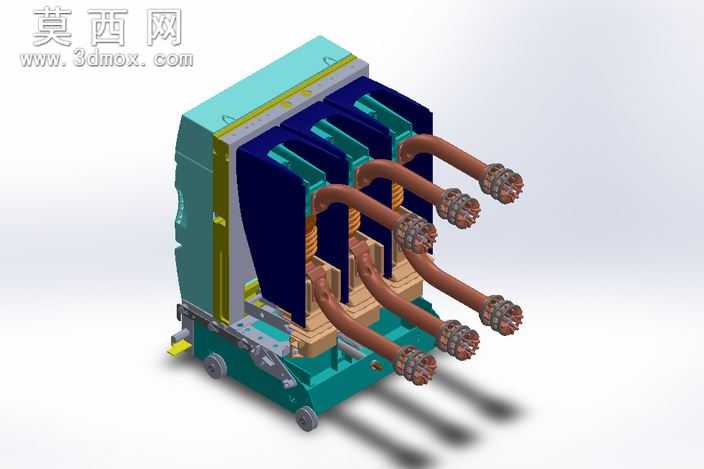

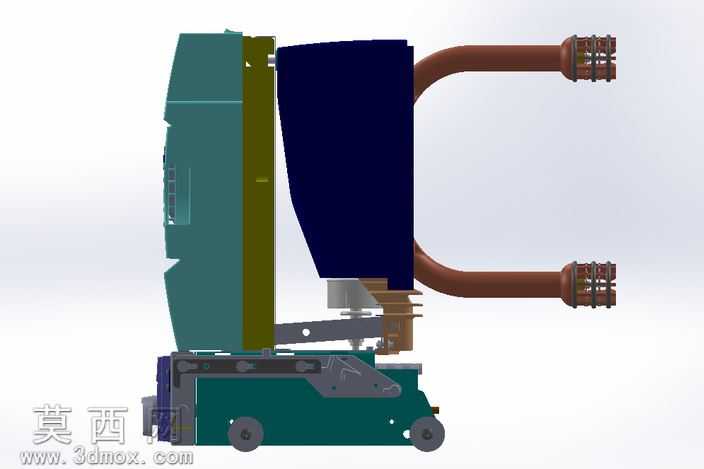

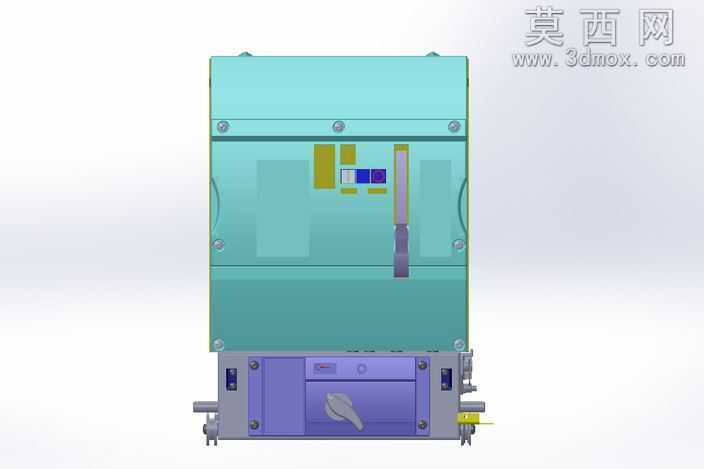

本作品为参照施耐德EVOLIS系列145mm规格中压真空断路器完成的三维建模设计，建模过程严格匹配实物真实尺寸比例，完整还原该款断路器的外观形态与核心结构布局。建模阶段首先梳理断路器的分层结构逻辑，将整体拆分为上部绝缘腔体、中部操作机构舱、下部安装基座三大核心模块，逐一对各模块的零部件进行特征建模：上部绝缘腔体采用半透明哑光青绿色材质模拟环氧树脂绝缘外壳，精准还原外壳表面的固定螺栓点位、观察窗区域、操作手柄滑槽的结构细节，腔体表面的标识区域通过贴图与凹凸特征结合的方式呈现，还原实物的标识布局；下部操作机构舱采用哑光紫灰色金属材质模拟金属柜体结构，还原舱体表面的分合闸操作手柄、状态指示窗、二次接线端子、固定安装孔位的细节特征，操作手柄的曲面弧度、端子的插接结构均按照实物比例进行精细化建模，确保各部件的装配关系完全符合实物的机械逻辑。设计过程中重点考量断路器的绝缘防护结构与操作机构的布局合理性，上部腔体的密封结构、上下模块的连接固定点位、侧边的扩展接口结构均做了还原，为后续完整装配其他配套组件预留了对应安装位，可直接用于配电设备的布局演示、断路器结构教学、成套开关柜的装配模拟等场景。材质渲染阶段针对不同部件的物理属性做了区分设置：绝缘外壳部分设置半透明属性与轻微的磨砂质感，模拟环氧树脂材料的视觉效果；金属柜体部分设置金属粗糙度与细微的颗粒质感，还原冷轧钢板喷塑后的表面效果；操作手柄、螺栓等小部件设置对应金属或塑料材质属性，提升整体模型的真实感。模型整体结构严谨，各部件无干涉错位，可清晰展示该款中压真空断路器的外部结构与核心布局，能够满足17.5KV电压等级、1250A电流规格下的配电设备配套设计参考需求。
