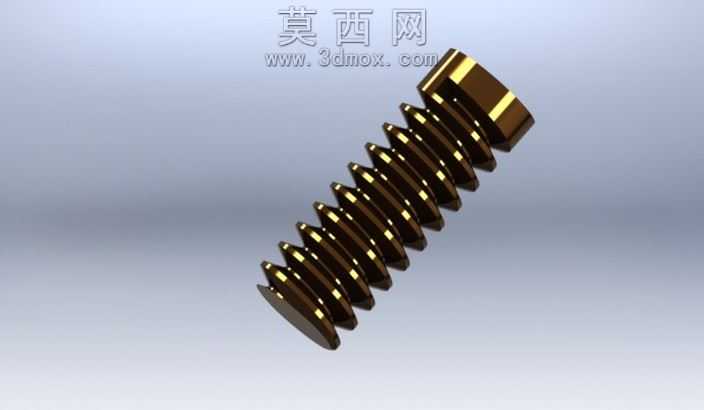

本作品为带方头端结构的外螺纹螺旋针三维建模作品,建模阶段以SolidWorks为核心工具,首先通过草图绘制确定螺旋针的核心参数:先绘制端部方形驱动结构的截面轮廓,约束方形边长与后续螺杆直径的匹配比例,保证方头可承受标准扳手的扭转力矩;随后绘制螺杆部分的基准轴,以螺旋线/涡状线命令生成符合标准螺纹牙距的引导路径,再绘制梯形螺纹牙型的截面草图,通过扫描切除命令完成连续外螺纹结构的生成,过程中严格校验螺纹牙型角、牙顶间隙、螺距的参数一致性,避免出现螺纹错牙、牙型变形的问题。端部方头与螺杆的衔接位置做了过渡圆角处理,通过圆角命令优化应力集中区域的结构,避免实际使用过程中衔接处发生断裂。渲染阶段采用金属黄铜材质,调整材质的反射率、粗糙度参数,还原五金零件的金属光泽质感,添加环境HDR贴图模拟车间光照环境,通过渲染输出的效果图可清晰展现螺纹的连续螺旋形态、方头的棱角结构以及零件整体的金属质感。结构设计上,该螺旋针兼顾了螺纹旋合的连接功能与方头的扭矩传递功能,连续的外螺纹结构可与对应规格的内螺纹构件稳定旋合,方头结构可适配标准扳手完成拧紧、旋松操作,螺纹末端做了微小的倒角处理,方便旋入时的对位导入,避免螺纹首牙磕碰损坏。设计思路围绕小型五金紧固件的实用需求展开,摒弃冗余装饰结构,所有结构特征均服务于零件的装配与使用功能,建模过程中所有特征均保留参数化关联,后续可根据实际使用需求调整螺杆长度、螺纹规格、方头尺寸等参数,快速生成不同规格的衍生模型,模型同时导出了通用STL格式,可直接导入3D打印设备完成实物样件的快速制作,也可导入其他三维软件进行后续的装配仿真、力学分析等工作。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 2.56 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2011,效果图,STL,其它,
- 软件分类 通用五金配件
