移动机器人配套PT444驱动滚轮三维设计

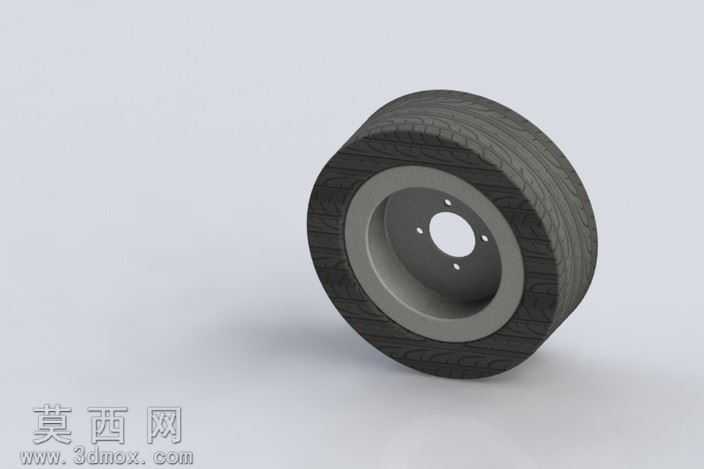

本作品为适配移动机器人行走需求设计的PT444驱动滚轮三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，整体遵循移动机器人轮组的装配适配逻辑，将滚轮拆解为外层橡胶胎体、内层金属轮毂、中心安装定位孔组三个核心模块进行分步建模。外层胎体建模时，先绘制胎面的环形基础轮廓，再通过包覆特征模拟真实橡胶轮胎的防滑纹理走向，胎体厚度根据移动机器人的承载需求设定为合理数值，边缘做圆弧过渡处理避免应力集中，同时预留与轮毂的过盈配合装配间隙，保证虚拟装配时的干涉检查结果符合实际生产装配要求。内层金属轮毂采用回转类零件建模逻辑，先绘制轮毂的半剖面草图，通过旋转凸台特征生成轮毂基体，再对轮毂的中心安装孔、周向定位螺丝孔进行精准定位，孔位参数匹配T64电机的输出轴安装尺寸，轮毂与橡胶胎体接触的外圈表面做滚花纹理的细节建模，还原真实轮组的防滑配合设计，轮毂的减重槽结构也按照轻量化设计要求做了等比例还原，在保证结构强度的前提下降低轮体自重。渲染阶段采用哑光深灰橡胶材质赋予外层胎体，调整材质的粗糙度参数模拟橡胶的磨砂质感，金属轮毂部分采用哑光深灰金属材质，适当调整金属反射度体现机加工金属的细腻质感，场景搭建采用浅灰色素面背景，添加柔和的环境漫反射光与主方向光，避免生硬阴影遮挡轮体的结构细节，多角度渲染时清晰展示胎面纹理、轮毂安装孔位、轮体厚度等核心结构特征。设计思路上，该滚轮作为全国人大T64电机的配套补充部件，完全围绕移动机器人的行走驱动需求展开，建模过程中严格遵循轮组与电机的装配公差要求，所有安装孔位、轴孔直径、轮体总宽度参数均与对应电机的输出端尺寸匹配，既可以用于移动机器人的整机虚拟装配验证，也可作为小型AGV、教育类移动机器人的轮组选型参考，模型的参数化特征支持后续根据不同承载需求调整胎体厚度、轮毂直径、安装孔位间距等参数，具备较强的设计复用性。
