参数化变量垫圈工业密封紧固配件

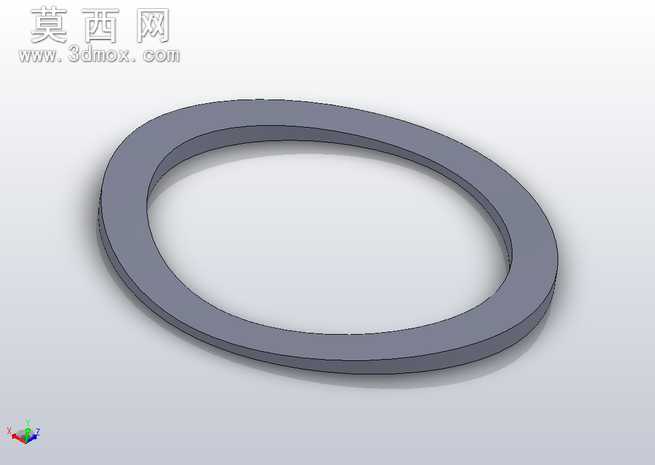

本变量垫圈三维模型采用SolidWorks软件进行参数化建模构建，建模过程中以环形薄壁结构为核心基础，通过全局变量关联垫圈的内径、外径、厚度三个核心尺寸参数，实现尺寸的快速调整与系列化衍生，无需重复绘制基础轮廓即可适配不同规格的装配需求。建模阶段首先绘制同心圆环的二维草图，对草图添加完全定义的几何约束，确保内外圆始终保持同轴度，避免后续参数调整时出现轮廓错位问题，随后通过拉伸凸台命令生成基础实体，对实体的上下端面、内外圆柱面添加合适的拔模与圆角过渡，还原实际五金垫圈的工艺细节，避免尖锐棱边带来的应力集中问题。材质配置上选用常用的碳素结构钢材质参数，在软件中赋予模型哑光金属质感，调整表面粗糙度参数模拟冲压加工后的金属表面效果，渲染阶段采用柔和的环境光搭配定向主光源，清晰呈现垫圈的环形轮廓与厚度层次，避免金属材质出现过曝或反光不均的问题，同时添加柔和的地面阴影增强模型的立体感与真实感。结构设计上充分考虑垫圈的实际使用场景，变量设计逻辑支持根据螺栓公称直径、被连接件的压紧间隙需求快速调整尺寸参数，既可以作为平垫圈分散螺栓压紧力，也可通过厚度参数调整实现装配间隙补偿，适配不同工况下的紧固、密封、载荷分散需求。设计过程中严格遵循通用紧固件的尺寸公差规范，参数调整区间覆盖常用的紧固件配套规格，模型的几何结构无破面、无重叠特征，可直接导入装配体进行干涉检查，也可导出为通用格式用于工程图生成、3D打印样件验证或装配仿真模拟，能够为机械设计中的紧固件选型、装配验证提供可靠的三维数字模型支撑，减少设计人员重复绘制标准件的工作量，提升机械装配设计的整体效率。
