气液两相界面瞬态流动仿真腔体结构

　　这套三维结构围绕气液两相在受限腔体内的界面演化过程搭建，核心几何由两个竖向主腔室、左侧水平进流细管以及腔室中部的连通短通道组成，整体轮廓规整，所有壁面均采用平直正交构型，没有复杂曲面加工特征，既方便在仿真前处理阶段划分结构化网格，也对应实验环节中可通过透明板材粘接或微铣削加工快速制作的观测流道。从实际使用场景来看，这类腔体常出现在微流控传感、两相流检测、毛细输运机理验证以及小型化工混合单元的前期开发中，工程人员需要掌握水流进入含气空腔后界面推进、气体滞留、连通段液桥形成与断裂的规律，进而判断传感器取压口是否会被液体封堵、微量试剂输运是否存在气泡裹挟、腔室拐角是否形成气穴等问题。

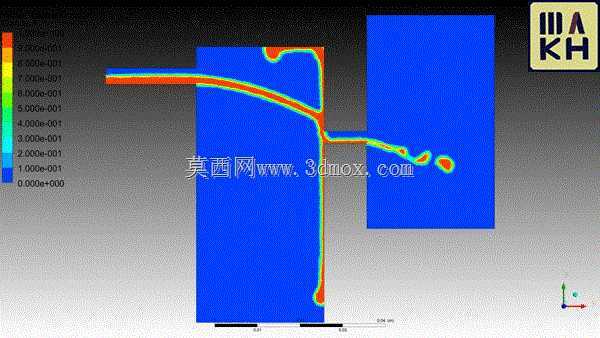

　　几何边界上，左侧水平细管承担流体入口功能，管径明显小于主腔室宽度，液体从细管射入左侧大腔后，流通截面突然扩大，射流边缘会在气相空间内扩散；两个竖向主腔室高度一致、宽度存在差异，中间靠一段窄短通道相连，该连通段是整个流场界面行为最集中的区域——当左侧腔体液位上升至连通口高度后，液体在表面张力作用下并不会立刻冲入右侧腔，而是先在连通口形成弯曲界面，压差累积到一定程度后界面才突破毛细约束，形成跨腔液流。建模时特意保留了腔室底部与顶部的平直封闭边，壁面厚度按可视化实验夹具的常规夹持尺度预留，外围留出密封压板和光学观测窗口的安装空间，避免仿真几何与实物装配出现边界偏差。

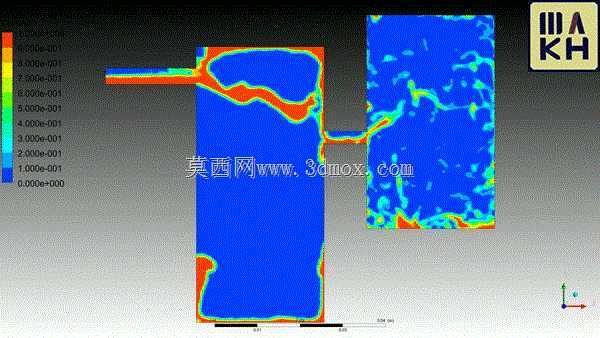

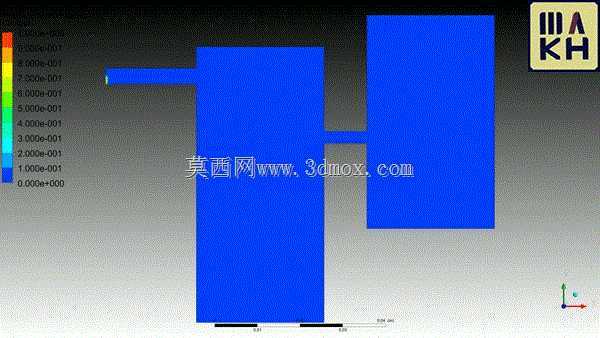

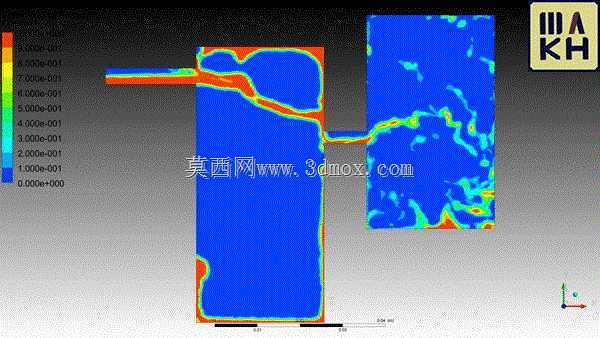

　　功能特性层面，该结构把体积分数设定为0.1、表面张力取0.074N/m的典型水相工况作为观测基准，对应常温下水与空气接触的物性区间，瞬态计算中可以清晰追踪水相从入口管进入、在左腔铺展、抵达连通段、再向右侧气腔侵入的完整时序。左侧布置的色标云图用于展示相分数或速度幅值分布，蓝色区域代表稳定水相占据区，色彩渐变段对应界面附近的混合过渡带，工程人员可据此读取不同时刻界面位置、腔体内气相残留区形态以及细管入口处的射流速度衰减情况。

　　设计思路上，采用双腔加窄连通道的构型，本质是构造一个可控的毛细屏障：宽腔提供储液与气液交换空间，窄通道利用较小的水力半径放大表面张力效应，水平进流管则保证来流方向单一、入口边界条件容易给定。相较于直接在单一大箱内观察气液接触，这种分段腔体能够把界面突破、液塞输运、气体卷吸三类现象分隔在不同区域，便于在传感器开发中标定液位检测阈值，也能为微混合器、微泵阀的流道设计提供界面动力学依据。外形安装边界方面，整体流道呈左右对称趋势的H型布局，总宽度由两个主腔加中间连通段累加确定，高度以竖向腔室的上下壁面为限，进流管从左腔侧壁中部伸出，外接管路时只需在该端面预留管接头安装位；腔体前后方向为薄型厚度，适配高速相机或显微镜头的焦深范围，外围夹具可在四角布置紧固螺钉，配合密封垫片完成承压封装，保证瞬态流动过程中无渗漏、观测视场不被遮挡。
