气液两相界面瞬态流动仿真分析结构

项目分类:传感器 发布时间:2022-05-03 ID:618194
  • 气液两相界面瞬态流动仿真分析结构
  • 气液两相界面瞬态流动仿真分析结构

  这套三维仿真结构围绕气液两相在受限空间内的界面演化过程搭建,核心是把空气中水流注入后的瞬态流动行为完整还原,为流体传感、微流控器件以及两相流检测装置的前期方案验证提供可直接参照的几何与边界依据。现场做这类仿真时,最先要敲定的不是花哨的后处理云图,而是计算域的几何边界:左侧竖直通道与右侧大容积腔体形成突扩结构,水流从窄缝进入充满空气的开阔区域,界面在惯性力、表面张力与重力共同作用下发生铺展、卷曲与破碎,几何尺寸的微小偏差都会直接改变界面接触线的位置,因此建模阶段必须把通道壁厚、入口段长度、腔体长宽高以及壁面圆角全部按实际装配关系约束,避免因几何简化过度导致仿真结果与实测偏差过大。

  从工程落地场景看,这类气液界面流动分析广泛用在液位传感器标定、喷墨打印头流道优化、燃料电池水管理、微反应器混合段设计以及化工管路气液两相检测中。以液位传感为例,探头周围若存在水流冲入滞留空气的工况,界面扫过敏感元件的时间差直接决定信号触发阈值,仿真中把体积分数设为0.1作为相界面判定阈值、表面张力取0.074N/m,正是对应常温常压下水与空气接触的真实物性,能够复现水流前锋推进、空气被逐步裹挟排出的全过程,结构工程师可以据此调整传感器安装位置,避开界面剧烈波动的区域,减少误触发。

  建模思路上,整个计算域采用分区切分的方式处理:入口段单独划分结构化网格,近壁面边界层沿法向逐层加密,保证壁面粘附效应与接触角设定能够被准确捕捉;腔体核心区域采用非结构化四面体网格过渡,在界面预计经过的路径上预留网格加密区,既控制整体网格规模,又保证相界面的分辨率。几何外形没有多余的复杂曲面,主体是规则的矩形腔道组合,安装边界完全贴合常规试验台架的法兰接口尺寸,入口对接标准管路,腔体四周预留传感器安装孔与观察视窗的装配位,三维模型中所有配合面均按实际密封面宽度绘制,方便后续直接抽取流体域导入求解器。

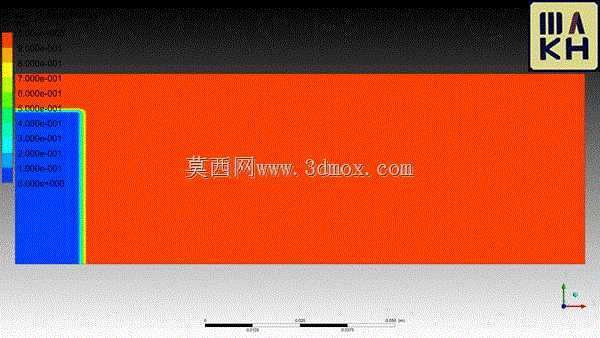

  功能特性层面,这套结构重点还原三个关键流动阶段:初始射流阶段,水流从窄通道高速射出,表面张力维持射流柱形态,界面光滑连续;铺展撞击阶段,射流接触腔体底壁后沿径向铺展,边缘因瑞利不稳定出现指状突进,空气被包裹形成离散气泡;最终稳态阶段,腔体逐步被水填充,残余气泡沿壁面滑移逸出,体积分数云图中红色区域代表水相占比趋近于1,蓝色区域对应空气相,色标从0到1的渐变清晰刻画出界面过渡带。设计时特意保留了左侧入口的直角突扩结构,没有添加导流倒角,目的就是复现现场最恶劣的卷气工况,若后续优化需要抑制气泡夹带,可在该位置增加导流斜面,对比不同倒角角度下界面的平稳程度。

  对于从事结构设计的人员来说,这套模型的价值不止于展示流场结果,更在于几何与物理参数的对应关系:表面张力数值决定了界面的曲率大小,体积分数阈值决定了相界面的识别位置,二者与通道尺寸、入口流速匹配后,才能把仿真得到的界面到达时间换算成实际传感器的响应延迟。安装边界上,整个腔体的外轮廓尺寸兼容标准光学观测平台,前后壁面预留透明视窗的安装槽,可同步搭配高速摄像验证仿真界面形态,底部设置排水口与排气口,装配时无需额外改动主体结构即可完成试验台对接。建模过程中所有壁面均设置为无滑移边界,入口采用速度入口条件,出口设置压力出口,相界面采用隐式体积分数方案追踪,能够在较大时间步长下保持界面厚度守恒,避免数值扩散导致界面模糊,这也是处理这类大变形自由表面流动时兼顾计算效率与精度的常用工程手段。
