概念乘用轿车外覆盖曲面造型结构

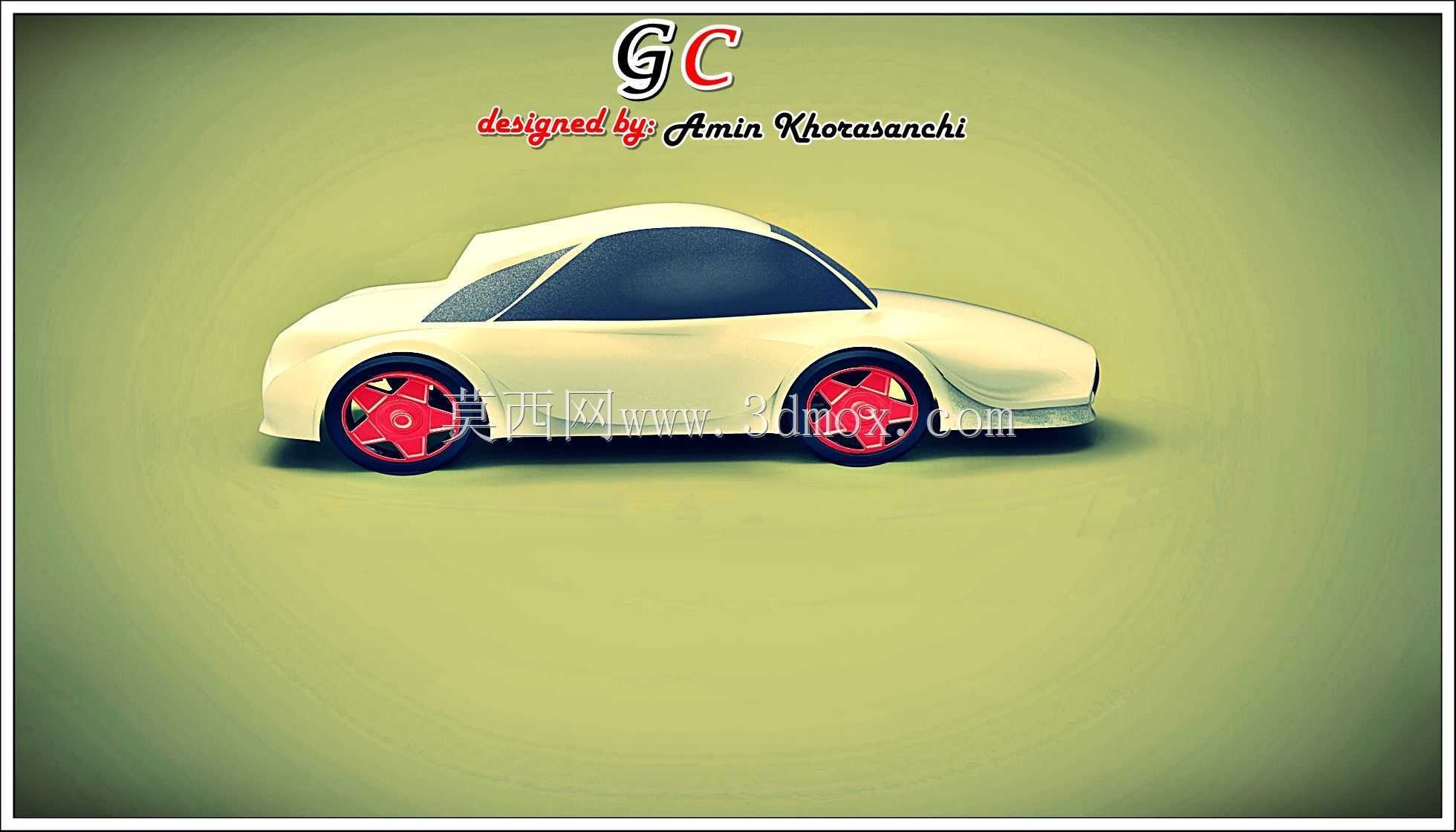

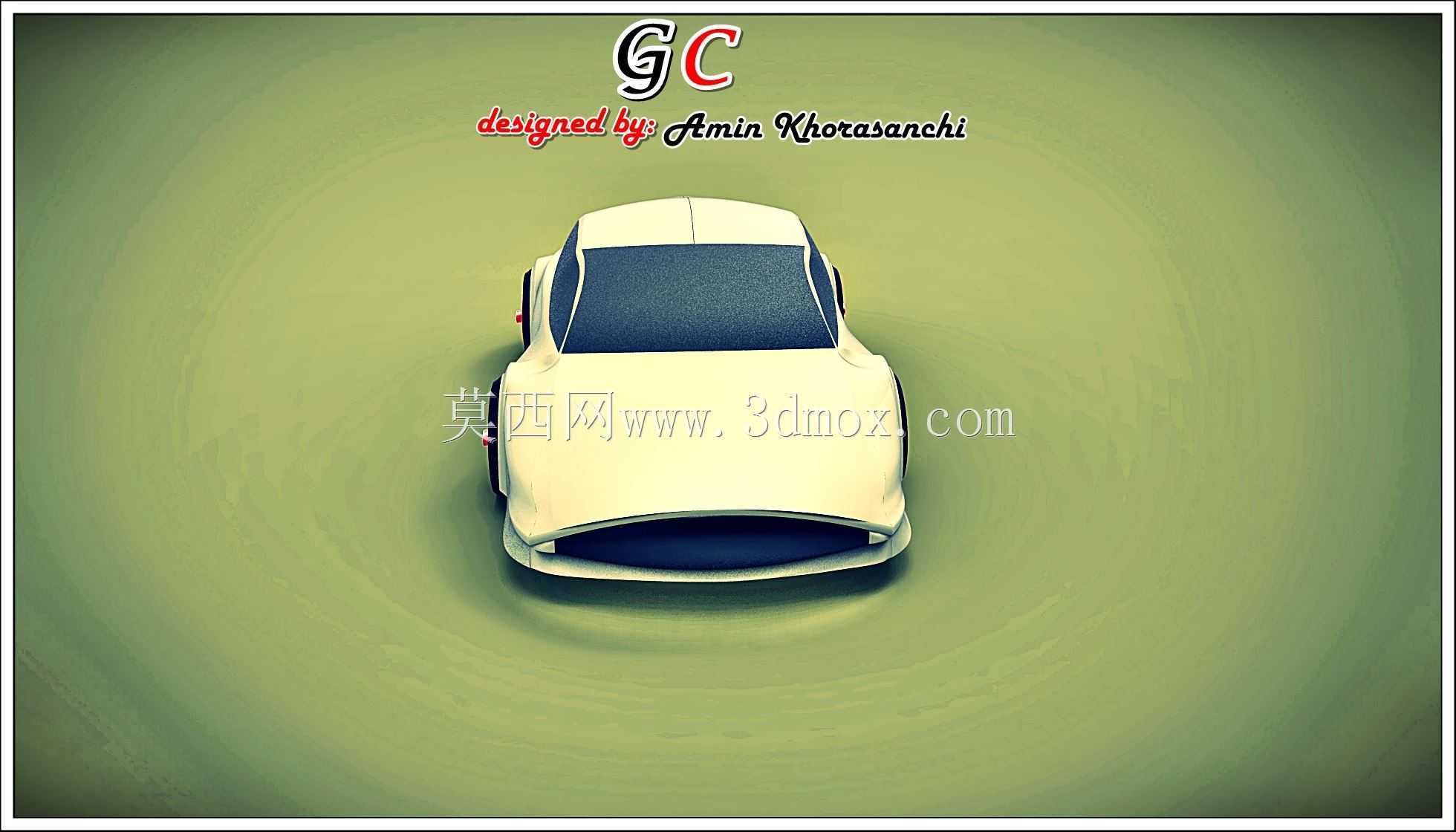

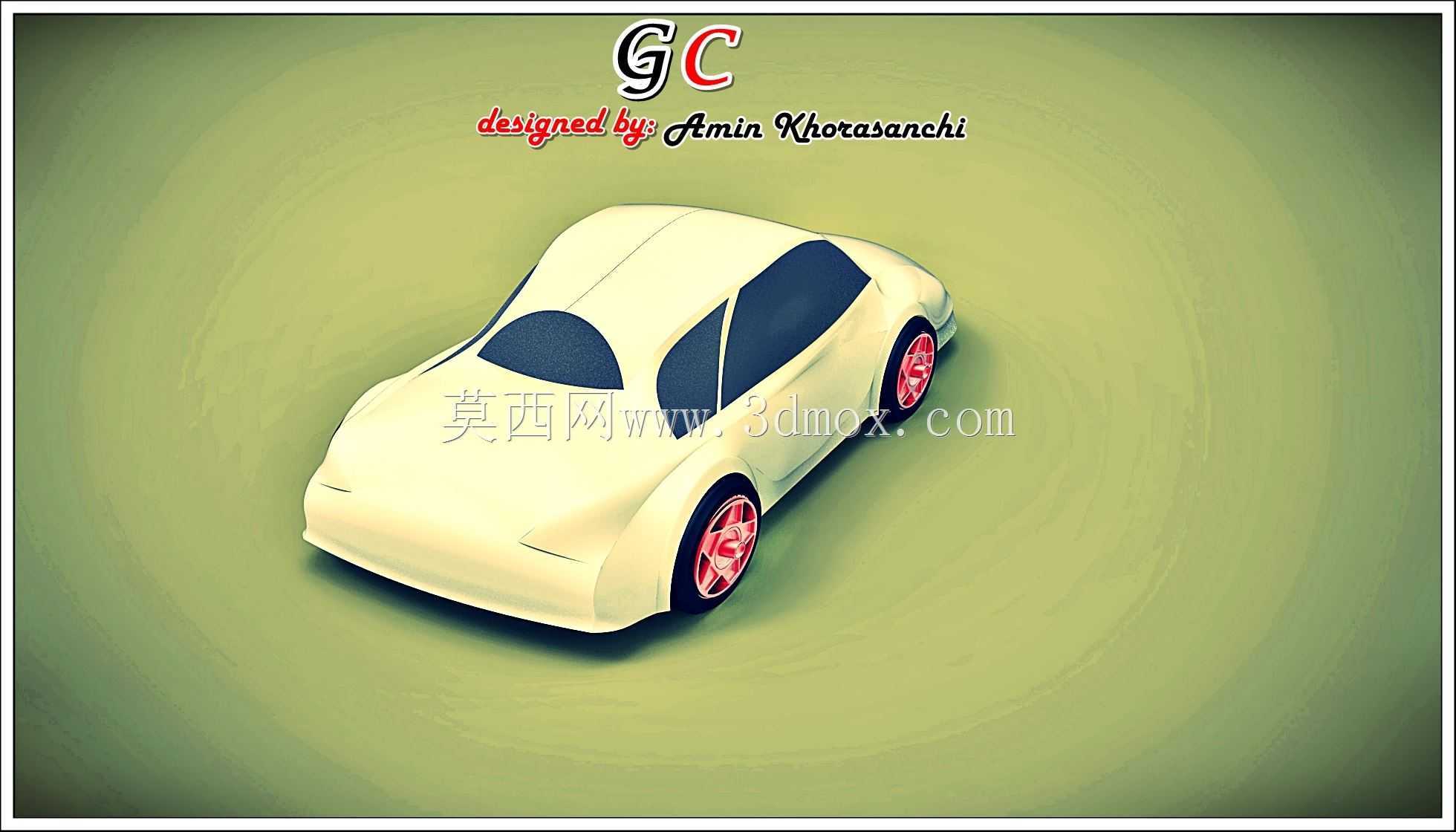

　　这套三维造型围绕乘用轿车的外部可视曲面展开，建模对象集中在车头、前风挡、车顶过渡区、翼子板轮廓以及两侧车身的连续型面，适合在整车前期造型评审、外饰CAS面校核、空气动力学初步讨论和展示级渲染场景中使用。实际工程推进时，车身外表面并不是单纯追求外观流畅，而是需要同时兼顾冲压成形可行性、灯具与保险杠的装配边界、机盖开合运动间隙、风挡玻璃安装面、翼子板与车门分缝位置，以及总装阶段零部件之间的公差累积。模型以简洁的一体式车头形态呈现，前脸没有采用传统大面积进气格栅的拆分表达，而是将车头下部开口、上部机盖曲面和两侧包络面连续过渡，这种处理方式常见于概念车或新能源车型的早期方案，用于验证低风阻轮廓、视觉宽度和品牌特征线之间的平衡。

　　从结构设计角度看，车身外表面首先要确定的是整车姿态与关键控制截面。车头高度、前悬长度、风挡倾角、车顶弧线和轮拱外扩量共同决定车辆的比例关系。该模型中，车头前缘较为圆润，机盖向风挡方向逐渐抬升，乘员舱顶部形成平滑弧面，侧面型面从车头向车身后方收束，能够为后续布置前舱、乘员舱和轮胎包络提供直观参考。若进入量产开发阶段，还需要在这些外观曲面下方补充机盖内板、前保险杠安装支架、前大灯安装点、防撞梁位置、冷却模块进风通道以及翼子板固定结构。外表面看似连续光滑，背后却需要保留足够的结构层空间，否则在工程化时会出现外板与内部支架干涉、维修拆装空间不足、碰撞吸能区布置困难等问题。

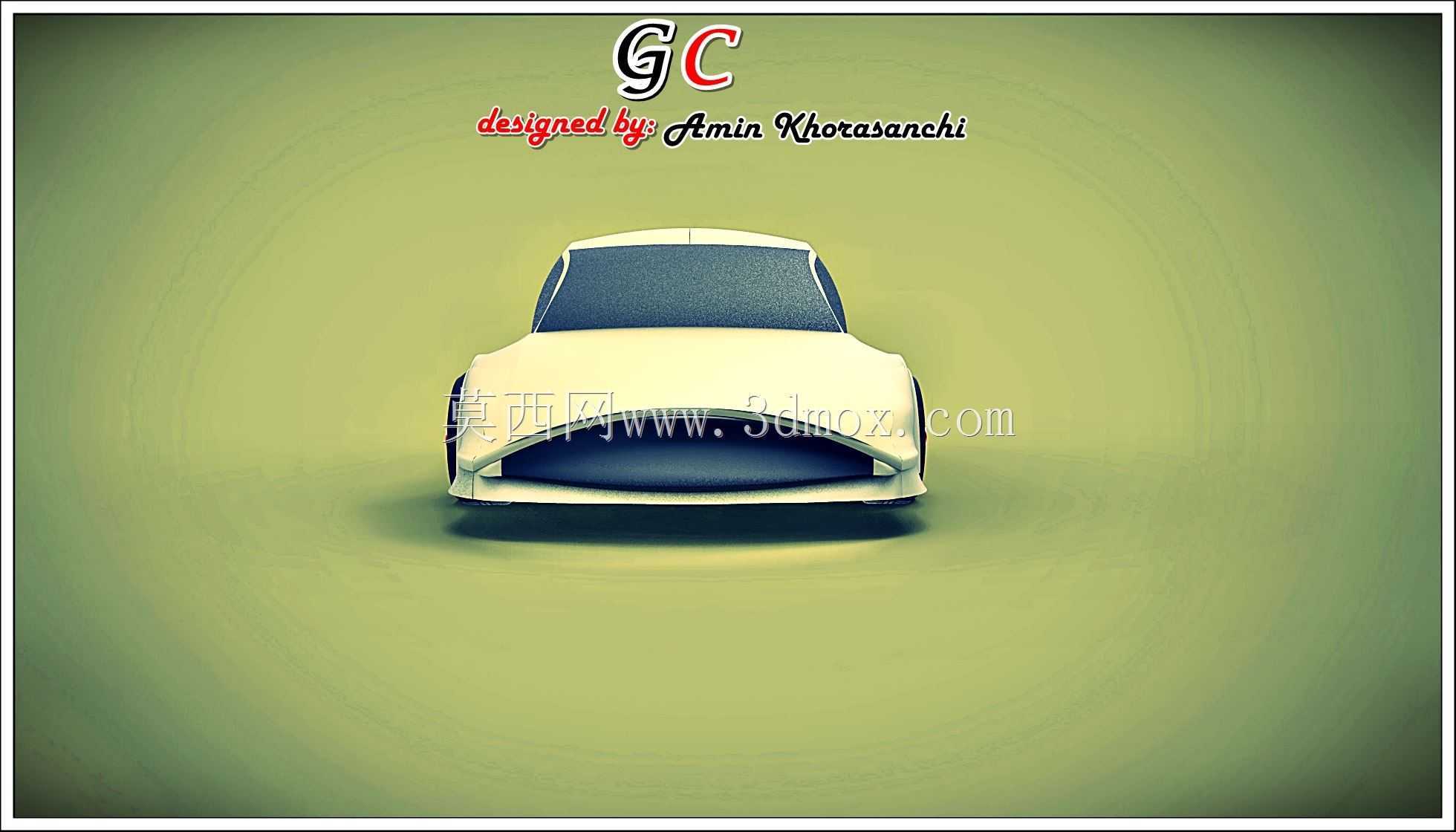

　　该造型的前部开口区域可作为进气与散热风道的外观边界进行深化。对于传统动力车型，该区域需要与冷凝器、散热器、导风板和前保险杠内骨架协同；对于电动车型，则更关注低风阻、制动散热和电池热管理气流的分配。模型中将下部开口做成横向舒展的深色区域，视觉上降低了车头重心，同时也为后续前保险杠下格栅、主动进气机构或下护板的设计预留了想象空间。车头两侧曲面如果继续细化，需要校核前大灯的分型线、洗涤喷嘴布置、机盖锁位置以及行人保护间隙。尤其是机盖前缘与硬点之间的距离，不能只按渲染效果确定，必须结合头部碰撞区域、缓冲空间和内板加强筋形态进行多轮调整。

　　车身侧面的连续曲面承担着光影质量和空气动力学双重作用。外饰设计师通常通过高光带检查曲面是否平顺，结构工程师则关注侧围外板的拉延深度、门洞密封面、轮罩包边和焊接边。该模型目前偏向外造型展示，侧窗、车门分缝和后视镜等细节尚未完全展开，因此在使用时更适合作为外轮廓参考，而不是直接用于详细零件出图。若要发展为可制造的车身结构，需要沿整车坐标建立Y向对称基准，补齐门槛梁、A柱、B柱、C柱、车顶边梁和侧围加强板的位置关系；同时根据轮胎跳动极限、转向角和悬架行程校核轮拱间隙，避免在满载、颠簸或转向工况下轮胎与翼子板发生干涉。

　　尺寸与安装边界方面，轿车外表面建模不能脱离整车硬点独立存在。前轮中心、后轮中心、轴距、轮距、离地间隙、驾驶员视野线、风挡上下沿和车门开口范围都会约束外形曲面。以该类紧凑型概念轿车的比例推断，车头曲面应围绕前舱长度和前悬包络进行控制，前保险杠最前端需要满足低速碰撞和拖钩盖板布置要求；机盖两侧棱线既要形成稳定的视觉特征，也要避免过小圆角导致冲压开裂；风挡与车顶交接处应保留玻璃胶条、顶盖外板和流水槽的结构空间；侧围与车门之间则需要定义均匀的分缝宽度，通常还要考虑密封条、铰链开启角度和装配公差。

　　在三维建模过程中，这类车身外表面适合采用多截面曲面、边界填充、曲率连续过渡和对称性校核相结合的方式完成。先搭建侧视轮廓、正视宽度和俯视收束线，再由关键断面生成主型面，随后对车头转角、机盖棱线、风挡过渡和轮拱区域进行局部高光优化。曲面完成后不能只看静态渲染，还应通过斑马纹、曲率云图、截面线和偏置面检查成形风险。外覆盖件偏出料厚后，若出现曲率剧烈变化、负角或极小圆角，就意味着冲压工序和模具成本会明显上升。对于需要做风阻分析的场景，还应在车身底部补充封闭面、轮腔遮挡和底盘导流结构，否则单独的外饰壳体难以获得可信的气动结果。

　　整体来看，该模型的价值在于提供了一个完整、连贯的轿车外部造型包络，能够帮助设计人员快速讨论车身比例、前脸特征、曲面连续性和展示效果。将其放入整车开发流程时，应把它视为外饰CAS阶段的基础形体，后续需要围绕工程硬点、零部件分块、制造工艺、安装固定和法规校核持续细化，才能从视觉概念转化为可装配、可冲压、可维护的真实车身结构。
