汽车悬架配套T10插接LED照明灯具

　　这套三维结构围绕乘用车底盘周边照明与车内辅助照明的实际装车需求展开，把悬杆安装位、T10楔形灯座、LED发光灯泡和配套插接支座整合在同一装配关系里，适合做整车电气布置、灯具替换件开发以及底盘附件校核时直接调用。

　　从装车场景看，T10规格本身属于汽车小功率照明体系里最常见的楔形插接接口，大量出现在仪表台背光、门灯、行李厢灯、牌照灯、示宽辅助灯以及底盘检修照明位置。模型里把灯泡和插座做成配对结构，重点不是单独表现一颗发光元件，而是还原维修和装配时最容易出问题的配合段：灯体插入深度、塑料座卡爪回弹量、接插片导向角度，以及悬杆固定点与灯座之间的相对位置。做底盘布置时，工程师常遇到线束留长够了但灯座朝向不对、橡胶密封圈被支架棱边切伤、灯泡更换时手指无法伸入等问题，这些细节在数模里通过安装边界和周边间隙可以提前检查。

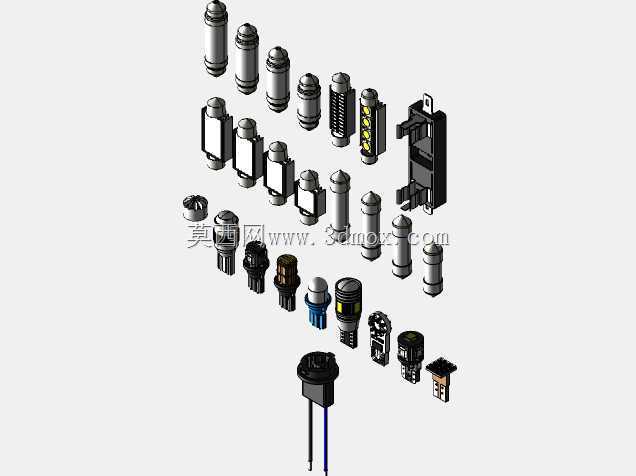

　　结构设计上，LED灯泡部分保留了T10灯头的典型楔形轮廓，两侧导电插片沿灯座滑槽推入，到位后依靠塑料卡座的弹性收口形成轴向限位。发光体外壳需要兼顾透光和防护，外形不能只按外观曲面处理，还要考虑灯泡装入后与灯座内壁的同心度，偏斜会导致插片受力不均，车辆长期振动后出现接触电阻增大、灯光闪烁。插座部分则承担三个作用：固定灯泡、连接线束、隔绝泥水和灰尘。模型中支座与悬杆的连接位可理解为安装基准面，设计时要先确认悬杆管径或安装面宽度，再决定卡座采用卡扣、扎带、螺钉压板还是橡胶衬垫抱紧。

　　尺寸边界方面，T10灯头的插入段属于小尺寸精密配合，灯泡总长、灯座背部出线方向、插接片宽度和厚度都会影响互换性。布置时不能只看灯泡本体直径，还要预留手指拔插空间和线束弯曲半径；若装在底盘悬杆附近，灯体最外轮廓与运动件之间应保留足够安全间隙，避免悬架跳动、线束摆动或泥沙堆积后发生摩擦。灯座朝向也应结合光线照射方向确定，照明目标区域、安装面法线和线束出口三者要一起校核，不能单纯追求装夹方便。

　　建模思路上，装配体应把灯泡、导电插片、塑料插座、密封区域和悬杆固定支架分层表达，方便后续做干涉检查和工程图拆件。灯泡外壳可按透光件处理，插片按薄金属件建立，插座则需要体现卡爪、加强筋和出线槽。对于维修件开发，还可以在数模中检查替换灯泡是否能沿同一轴线装入，验证不同厂家灯头公差下是否存在插歪、卡死或松脱。

　　实际用途上，这类组件既服务于整车小灯照明，也可作为检修灯、装饰辅助灯或底盘局部照明的安装单元。它的功率不大，但对接触可靠性、振动松脱、防水防尘和更换便利性要求很高。通过三维装配把悬杆、T10插座和LED灯泡的关系完整表达后，结构工程师可以在方案阶段同步完成安装空间确认、线束走向规划、密封结构评估和维修可达性分析，减少后期样件装车时反复修改支架和灯座的风险。
